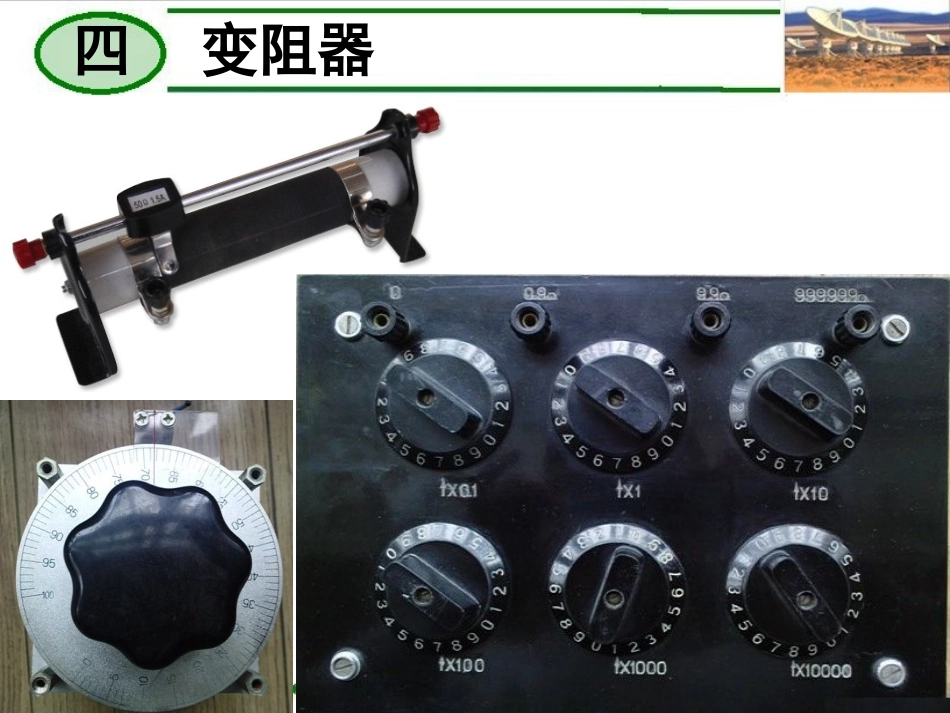

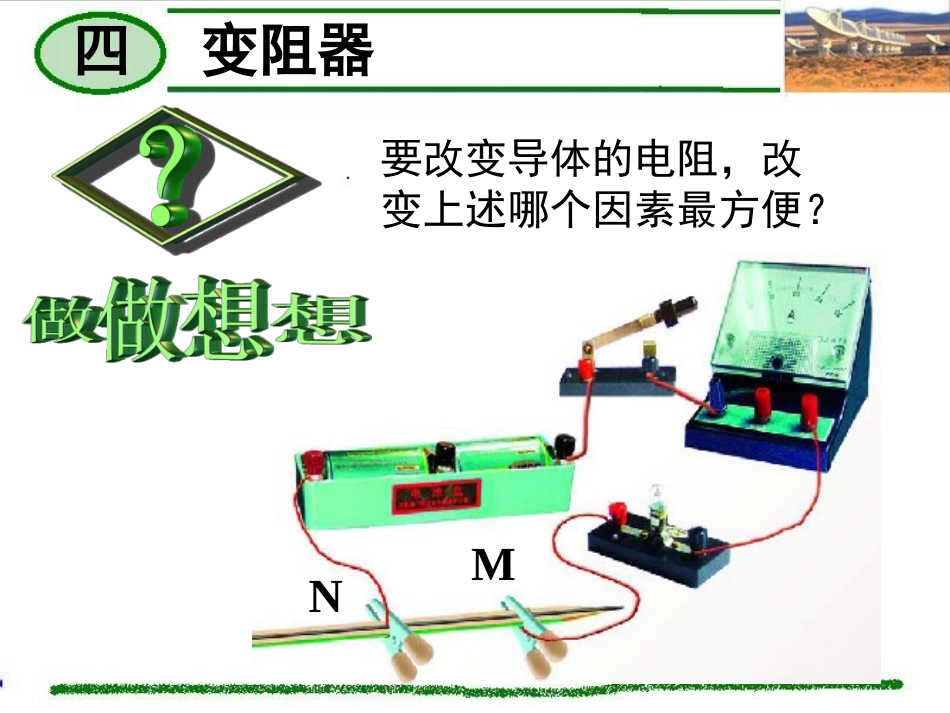

四变阻器四变阻器电阻粗细材料温度导体越长,电阻；导体越粗,电阻。越大越小长度MN四变阻器要改变导体的电阻，改变上述哪个因素最方便？四变阻器1、构造滑片P接线柱D接线柱B接线柱C接线柱A金属杆瓷筒支架电阻线圈观察滑动变阻器四变阻器滑动变阻器的表示这两个图哪个是结构示意图，哪个是元件符号？结构示意图元件符号原理：改变接入电路中的电阻线的长改变接入电路中的电阻线的长度，从而改变接入电路中的电阻．度，从而改变接入电路中的电阻．想一想：按照课本图14-8连接电路，然后将MN两个接线柱分别与右边滑动变阻器四个接线柱中的两个连接，分析有几种接法，接入电路的电阻线是哪段。MNCABDP四变阻器四变阻器变大变小变暗向右变小变大变亮向左AC变大变小变暗向右变小变大变亮向左AD电阻电流电灯移动接法变小变大变亮向右变大变小变暗向左BC变小变大变亮向右变大变小变暗向左BD电阻电流电灯移动接法表1表2不变不变不变向右不变不变不变向左AB不变不变不变向右不变不变不变向左CD电阻电流电灯移动接法表3规律:能改变连入电阻的接法有4种（一上一下），AC、AD连接效果相同，BC、BD连接效果相同。规律:不能改变连入电阻的接法有2种，CD：连入电阻为0,AB：连入电阻为最大阻值（铭牌上的标示）。四变阻器六种接法比较：P(1)ABCDP(3)ABCDP(4)ABCDP(2)ABCD(5)ABCD(6)ABCD四变阻器滑动变阻器的正确连接方法2、连接“一上一下”两个接线柱1、串联接在电路中四变阻器规格：如：“50Ω1.5A”、“10Ω2A”最大阻值最大阻值允许通过的最大电流允许通过的最大电流规格及使用注意事项：在闭合开关之前，应将滑片置于阻值最大端。注意事项：四变阻器C四变阻器AC四变阻器变暗变亮不变四变阻器四变阻器变阻器的应用调光台灯调温电熨斗调速器等油面上升时，杠杆左端上翘，变阻器R连入电路中的电阻，油量表（电流表）的示数。变小变大四变阻器四变阻器
