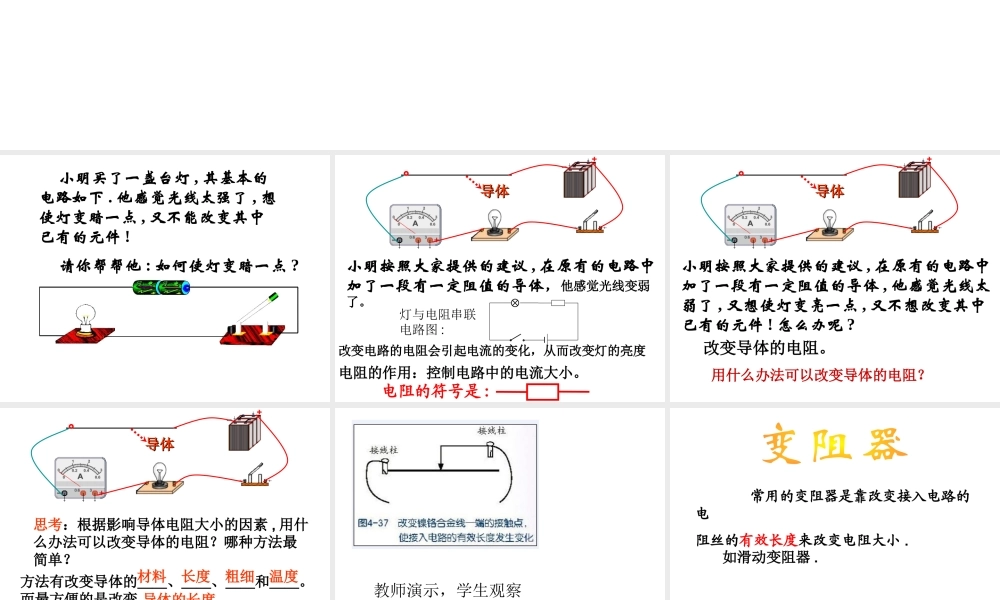

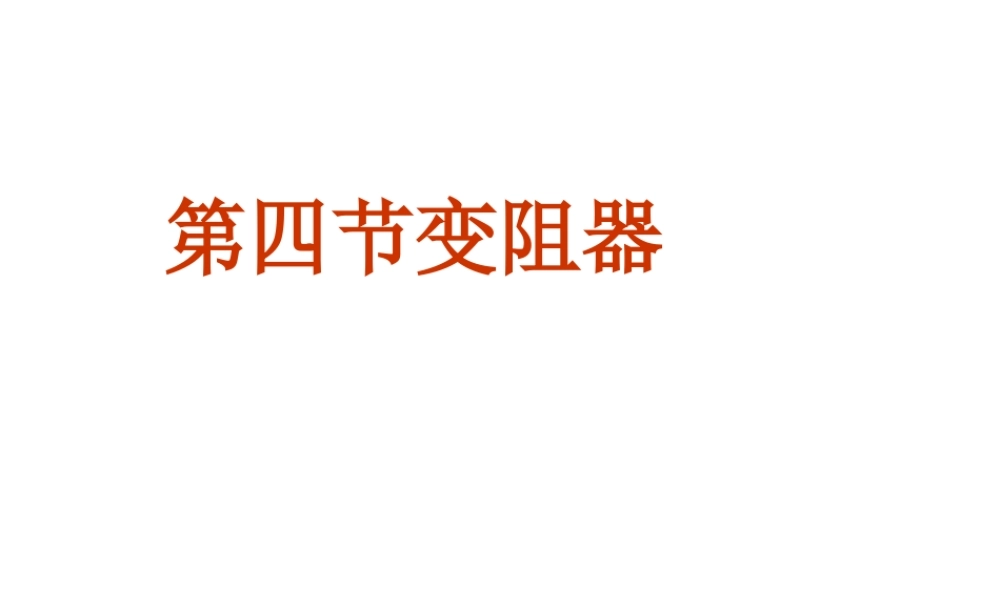

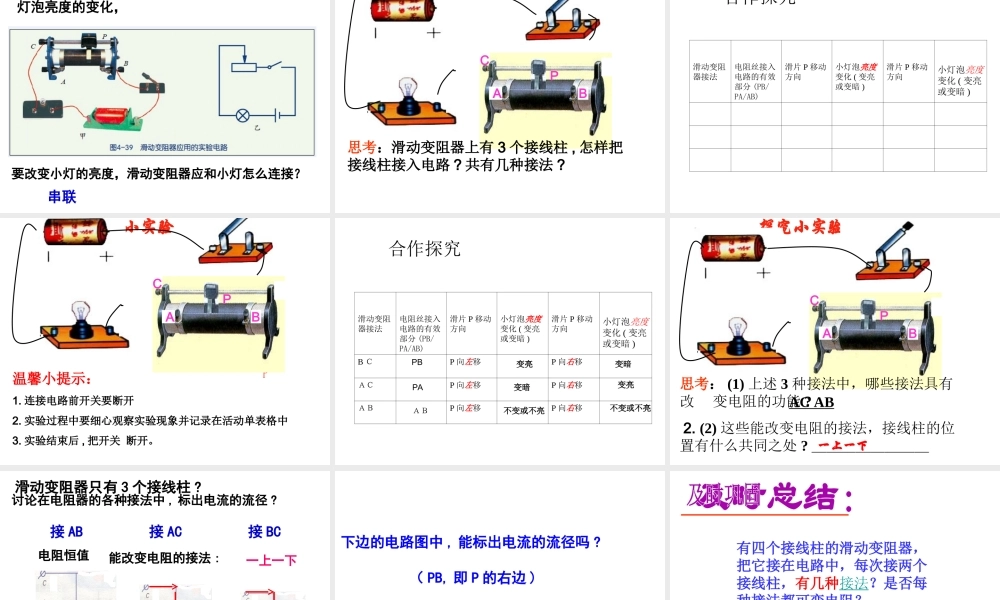

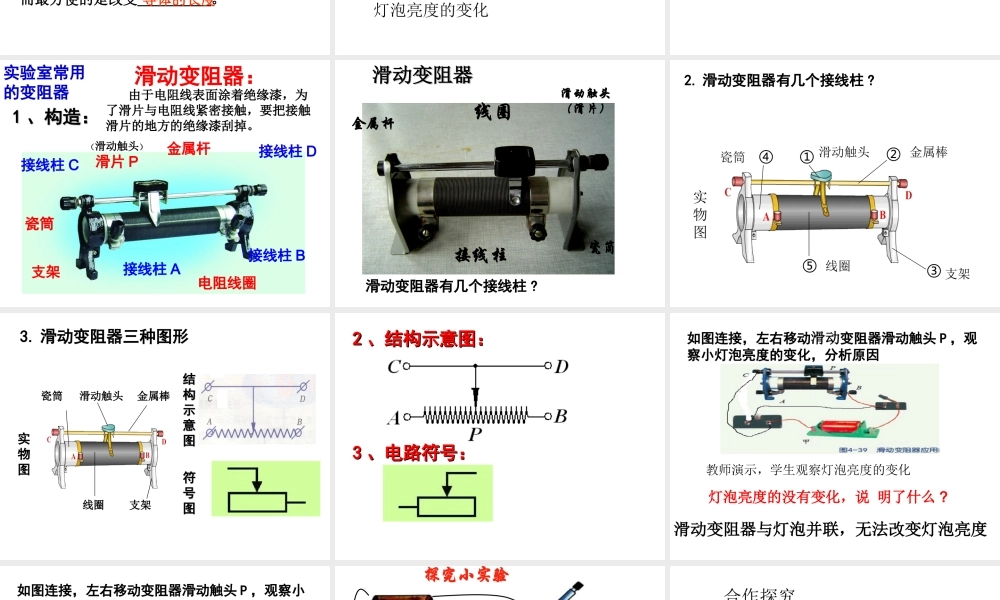

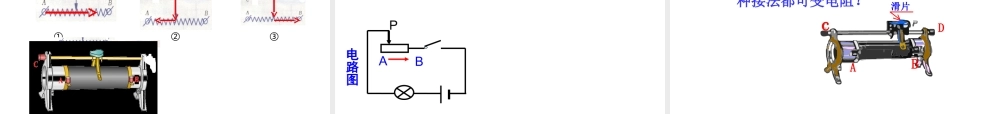

第四节变阻器请你帮帮他 : 如何使灯变暗一点 ? 小明买了一盏台灯 , 其基本的电路如下 . 他感觉光线太强了 , 想使灯变暗一点 , 又不能改变其中已有的元件 !导体导体小明按照大家提供的建议 , 在原有的电路中加了一段有一定阻值的导体，他感觉光线变弱了。灯与电阻串联电路图 :改变电路的电阻会引起电流的变化，从而改变灯的亮度 电阻的作用：控制电路中的电流大小。电阻的符号是 :改变导体的电阻。导体导体小明按照大家提供的建议 , 在原有的电路中加了一段有一定阻值的导体 , 他感觉光线太弱了 , 又想使灯变亮一点 , 又不想改变其中已有的元件 ! 怎么办呢 ?用什么办法可以改变导体的电阻？导体导体思考：根据影响导体电阻大小的因素 , 用什么办法可以改变导体的电阻？哪种方法最简单？ 方法有改变导体的＿＿、＿＿、＿＿和＿＿。而最方便的是改变＿＿＿＿＿。材料 长度 粗细 温度导体的长度教师演示，学生观察灯泡亮度的变化 常用的变阻器是靠改变接入电路的电阻丝的有效长度来改变电阻大小 . 如滑动变阻器 .滑动变阻器：11 、构造：、构造： 由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。（滑动触头）滑片 P接线柱 D接线柱 B接线柱 C接线柱 A金属杆支架电阻线圈瓷筒实验室常用的变阻器滑动变阻器滑动变阻器金属杆滑动触头（滑片）瓷筒线圈接线柱滑动变阻器有几个接线柱 ?①②④⑤滑动触头金属棒支架瓷筒线圈2. 滑动变阻器有几个接线柱 ?实物图③3. 滑动变阻器三种图形滑动触头金属棒支架瓷筒线圈实物图结结构构示示意意图图符符号号图图22 、结构示意图：、结构示意图：33 、电路符号：、电路符号：如图连接，左右移动滑动变阻器滑动触头 P ，观察小灯泡亮度的变化，分析原因教师演示，学生观察灯泡亮度的变化灯泡亮度的没有变化，说 明了什么 ?滑动变阻器与灯泡并联，无法改变灯泡亮度如图连接，左右移动变阻器滑动触头 P ，观察小灯泡亮度的变化，要改变小灯的亮度，滑动变阻器应和小灯怎么连接？串联ABCAP思考：滑动变阻器上有 3 个接线柱 , 怎样把接线柱接入电路 ? 共有几种接法 ?滑动变阻器接法电阻丝接入电路的有效部分 (PB/PA/AB)滑片 P 移动方向小灯泡亮度变化 ( 变亮或变暗 )滑片 P 移动方向小灯泡亮度变化 ( 变亮或变暗 )合作探究 ABCAP温馨小提示：1. 连接电路前开关要断开2. 实验过程中要细心观察实验现象...
