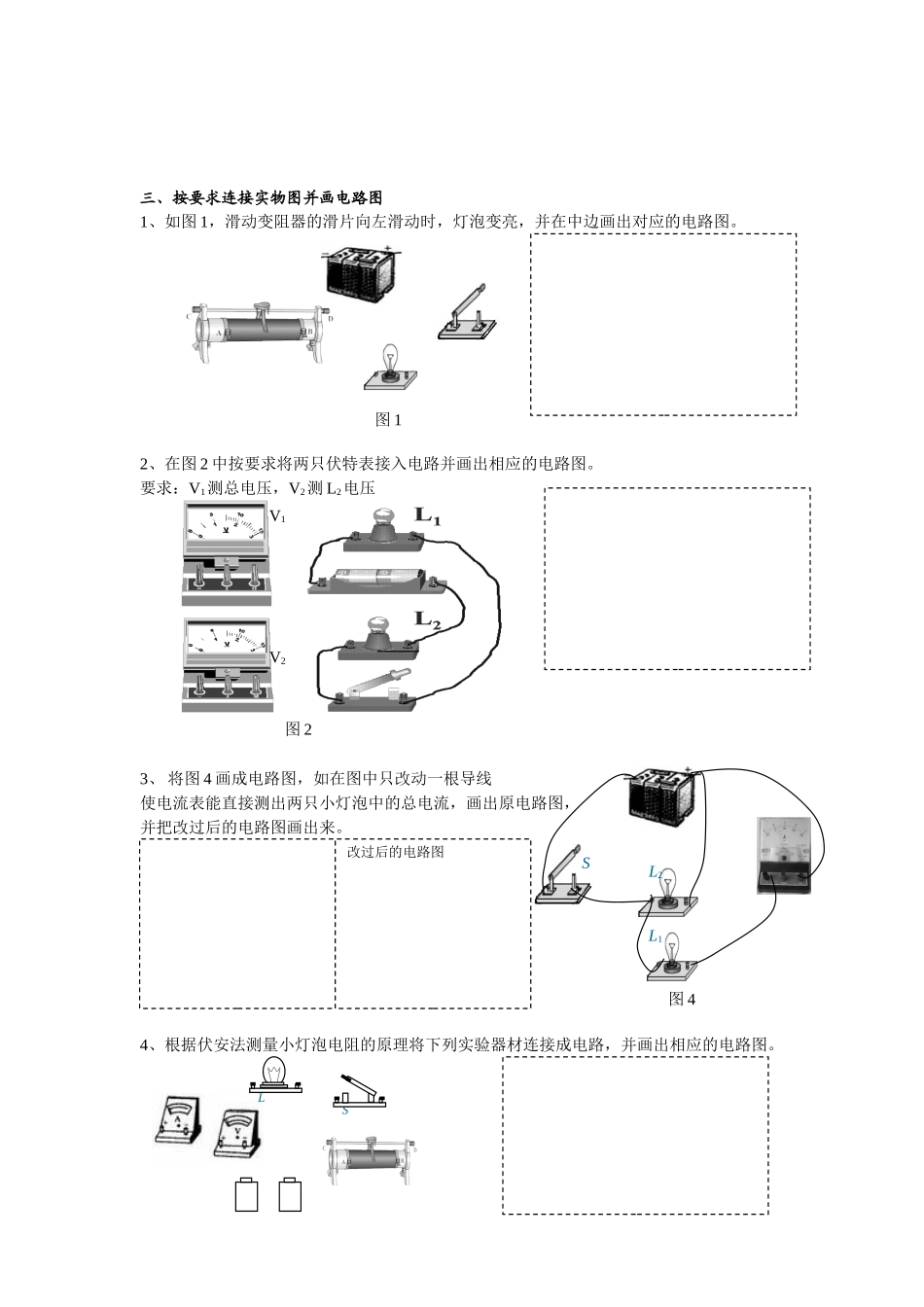

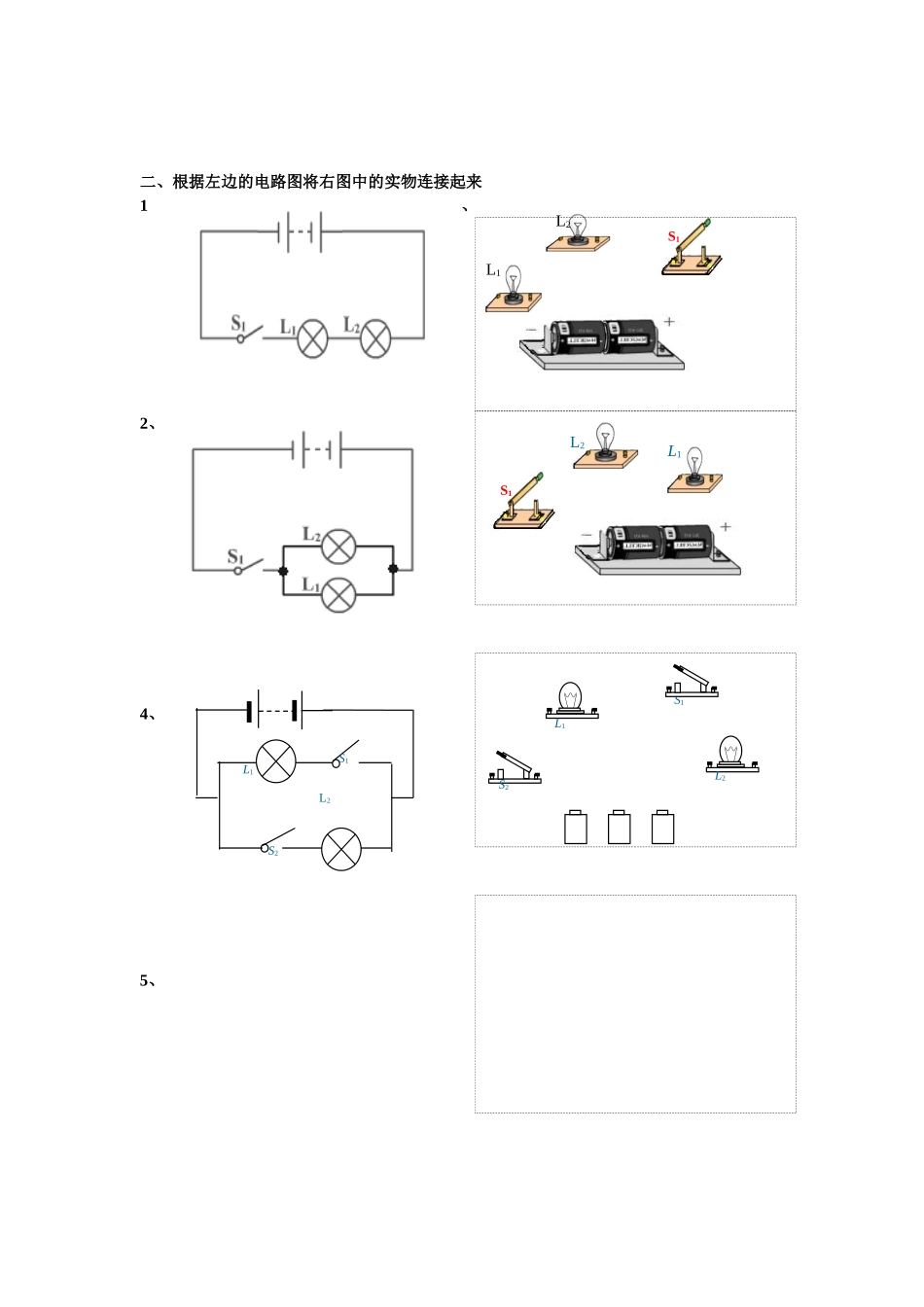

初中电学经典例题电学电路图实物电路转换、电路故障、实验（三）一、电路图实物电路转换（串、并联电路，开关位置的变化、电表的变化）一、根据左边的实物图画出相应的电路图1、2、3、4、5、6、L1L2S2S1123456二、根据左边的电路图将右图中的实物连接起来1、2、4、5、L1L2S1L1L2S1L1S1L2S2L2L1S2S1三、按要求连接实物图并画电路图1、如图1，滑动变阻器的滑片向左滑动时，灯泡变亮，并在中边画出对应的电路图。2、在图2中按要求将两只伏特表接入电路并画出相应的电路图。要求：V1测总电压，V2测L2电压3、将图4画成电路图，如在图中只改动一根导线使电流表能直接测出两只小灯泡中的总电流，画出原电路图，并把改过后的电路图画出来。4、根据伏安法测量小灯泡电阻的原理将下列实验器材连接成电路，并画出相应的电路图。图1图2V1V2SL1L2改过后的电路图图4LS
