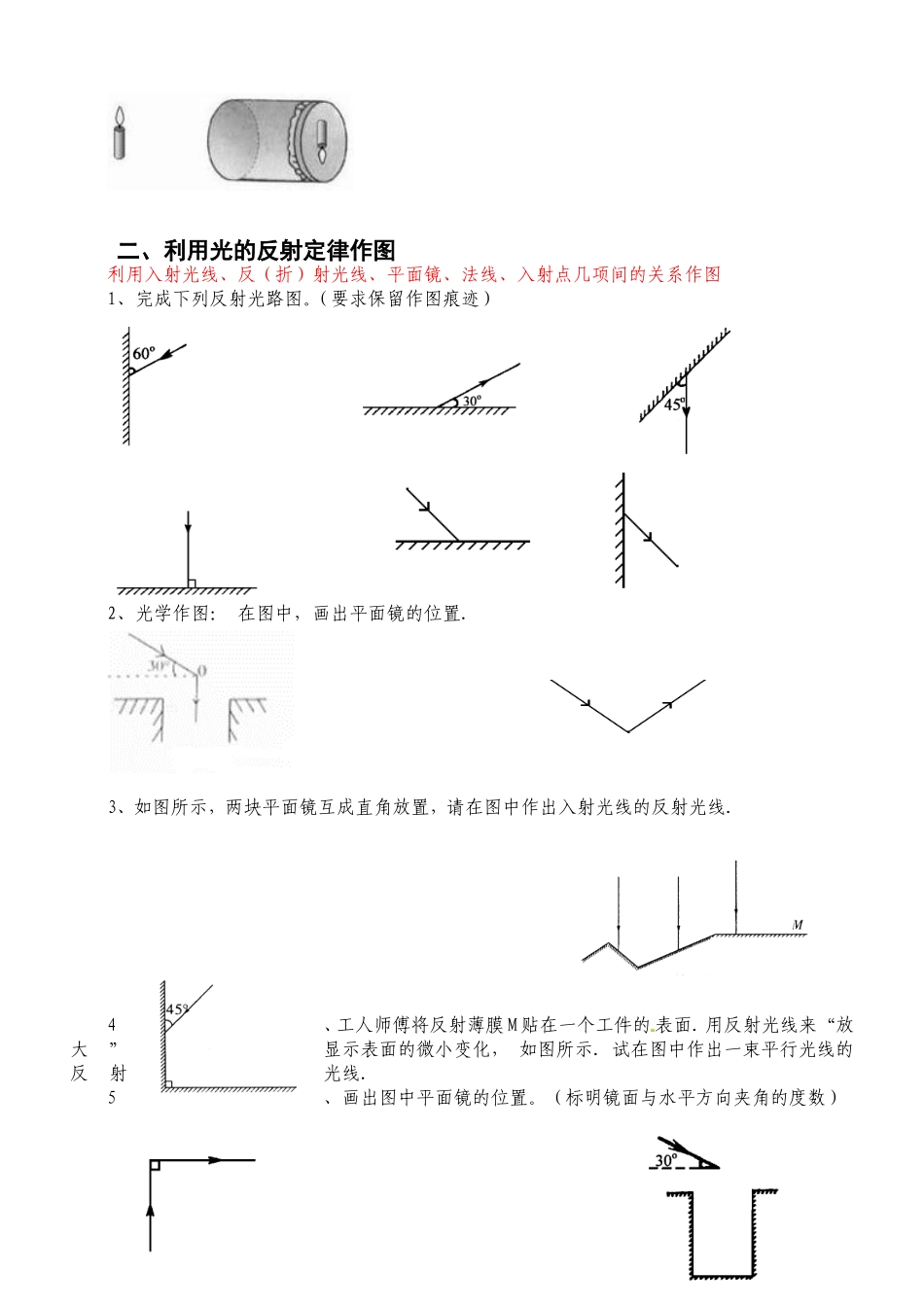

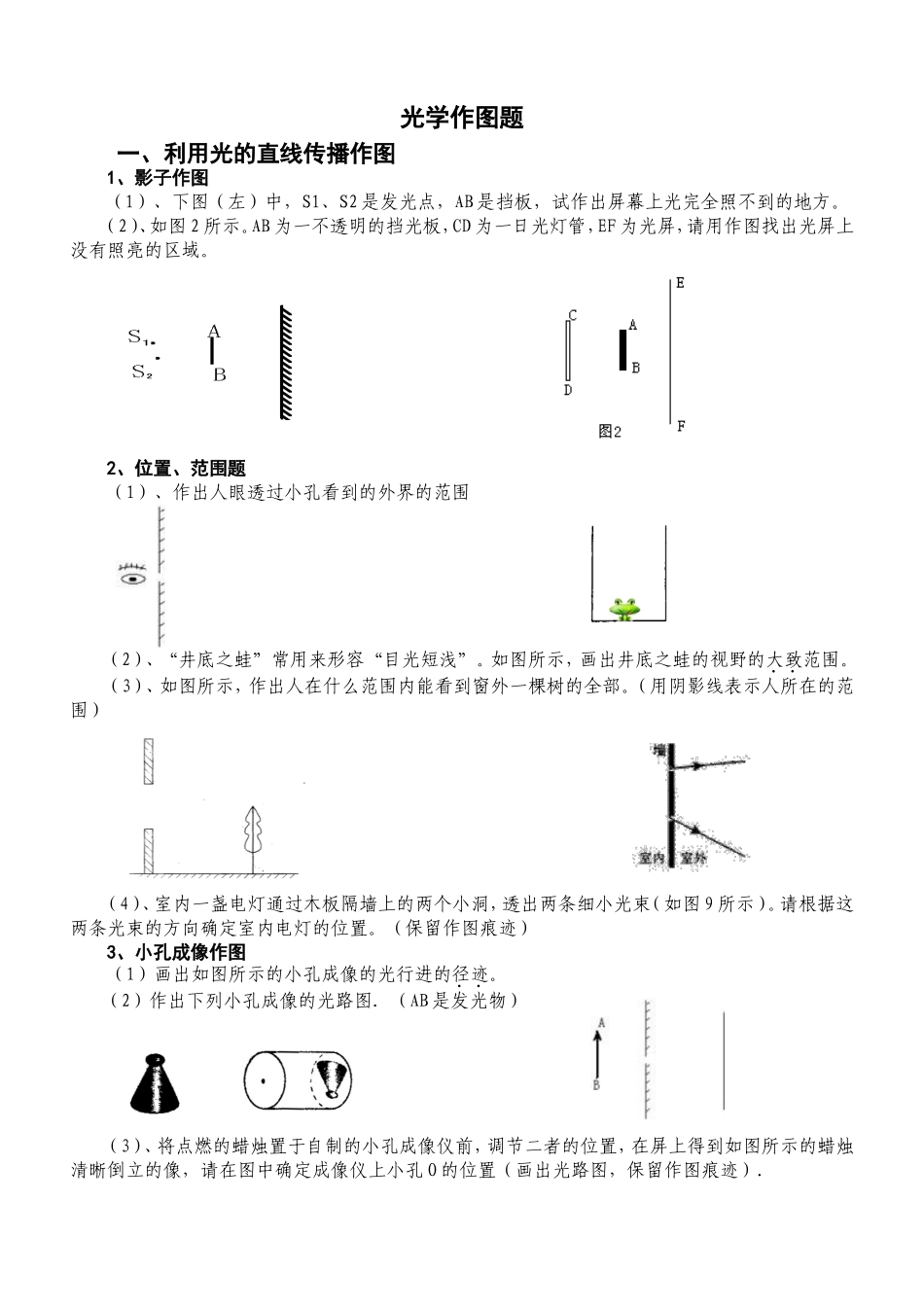

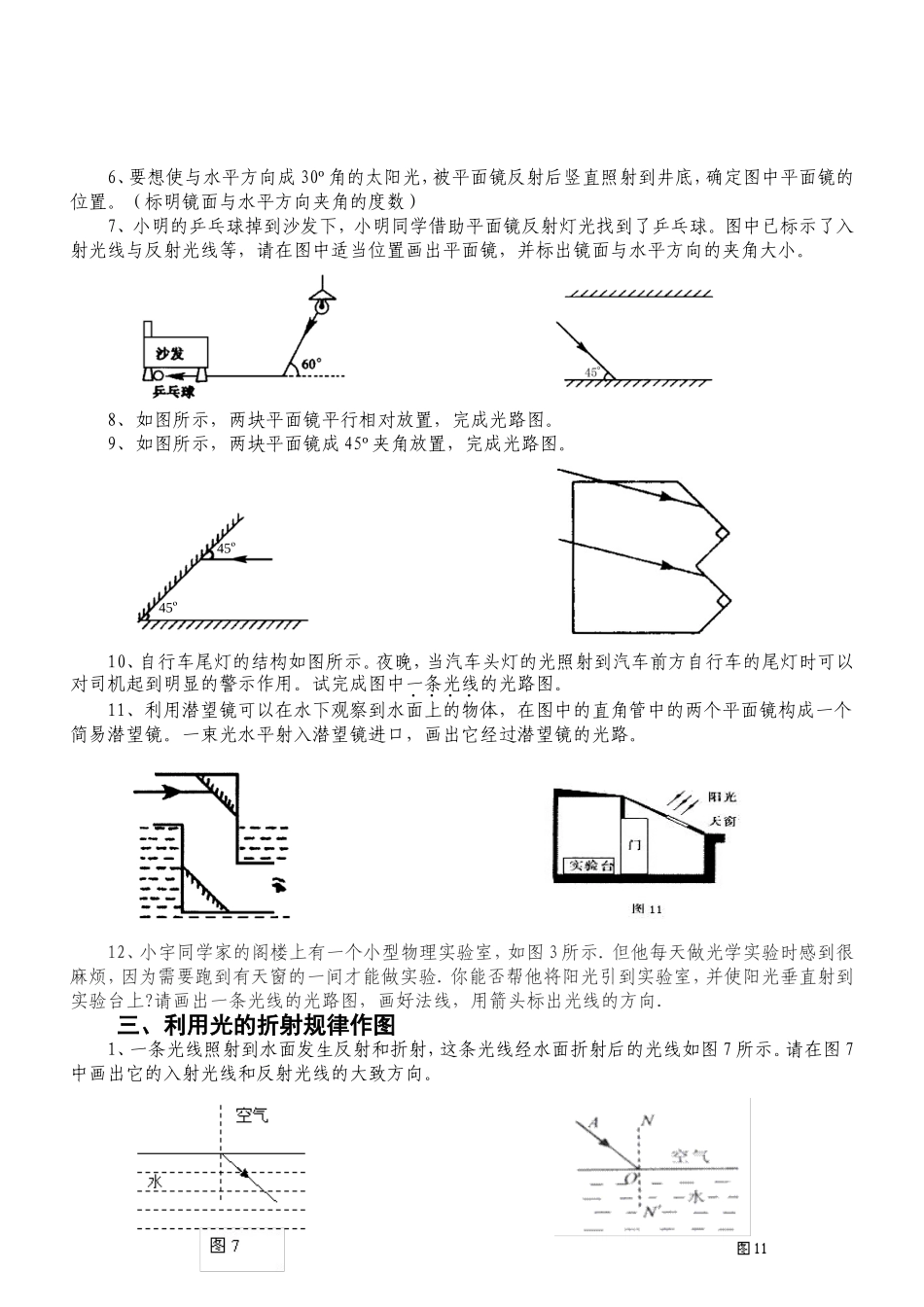

光学作图题一、利用光的直线传播作图1、影子作图（1）、下图（左）中，S1、S2是发光点，AB是挡板，试作出屏幕上光完全照不到的地方。（2）、如图2所示。AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区域。2、位置、范围题（1）、作出人眼透过小孔看到的外界的范围（2）、“井底之蛙”常用来形容“目光短浅”。如图所示，画出井底之蛙的视野的大致范围。（3）、如图所示，作出人在什么范围内能看到窗外一棵树的全部。（用阴影线表示人所在的范围）（4）、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图9所示）。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹）3、小孔成像作图（1）画出如图所示的小孔成像的光行进的径迹。（2）作出下列小孔成像的光路图．（AB是发光物）（3）、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图中确定成像仪上小孔O的位置（画出光路图，保留作图痕迹）．二、利用光的反射定律作图利用入射光线、反（折）射光线、平面镜、法线、入射点几项间的关系作图1、完成下列反射光路图。（要求保留作图痕迹）2、光学作图：在图中，画出平面镜的位置．3、如图所示，两块平面镜互成直角放置，请在图中作出入射光线的反射光线．新课标xkb1.com4、工人师傅将反射薄膜M贴在一个工件的表面．用反射光线来“放大”显示表面的微小变化，如图所示．试在图中作出一束平行光线的反射光线．5、画出图中平面镜的位置。（标明镜面与水平方向夹角的度数）45º45º6、要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。（标明镜面与水平方向夹角的度数）7、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。8、如图所示，两块平面镜平行相对放置，完成光路图。9、如图所示，两块平面镜成45º夹角放置，完成光路图。10、自行车尾灯的结构如图所示。夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机起到明显的警示作用。试完成图中一条光线的光路图。11、利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。一束光水平射入潜望镜进口，画出它经过潜望镜的光路。12、小宇同学家的阁楼上有一个小型物理实验室，如图3所示．但他每天做光学实验时感到很麻烦，因为需要跑到有天窗的一间才能做实验．你能否帮他将阳光引到实验室，并使阳光垂直射到实验台上?请画出一条光线的光路图，画好法线，用箭头标出光线的方向．三、利用光的折射规律作图1、一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图7所示。请在图7中画出它的入射光线和反射光线的大致方向。2、在图11中．入射光线AO与水面成50°角在水和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）并标出入射角和反射角的大小及折射角。3、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。4、通过作图作出潜水侦察兵在水底下看到岸上目标A的像的大致位置。5、按照题目要求完成作图：通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图10中作出通过细管看见物块的入射光线。6、“井底之蛙”常用来形容“目光短浅”。如图所示，画出水中井底之蛙的视野的大致范围。四、利用平面镜成像特点（轴对称）作图1、请作出三角形的像2、根据平面镜成像特点画出在平面镜前的物体3、作出图的箭头在平面镜中的像。4、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路。5、如图所示，由发光点S发出的某一条光线射到空气和水的界面上，同时发生折射和反射，其反射光线过P点，折射光线过Q点，试在图中按题意画出光路图．6、由发光点S发出的一条光线经平面镜反射后，...
