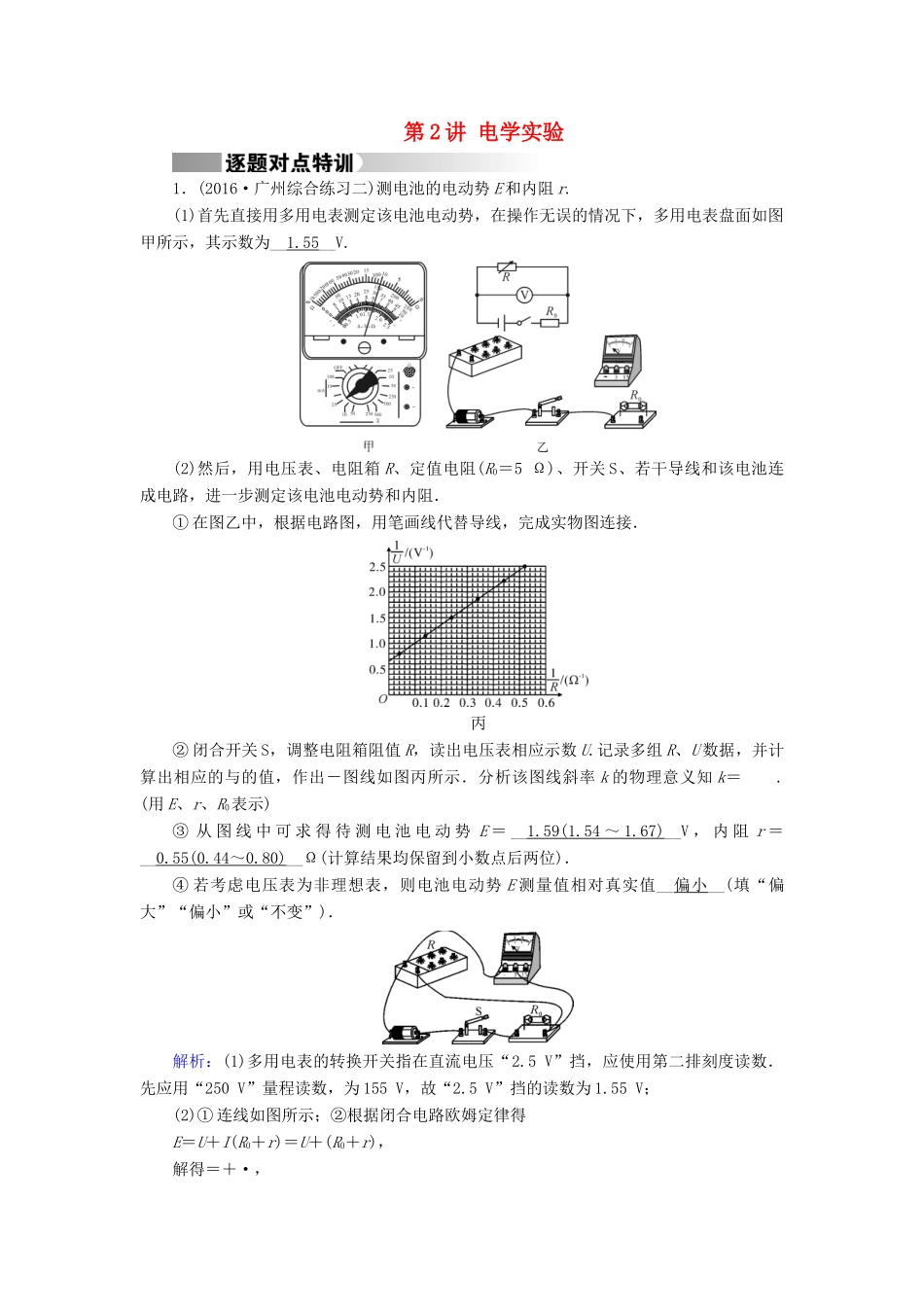

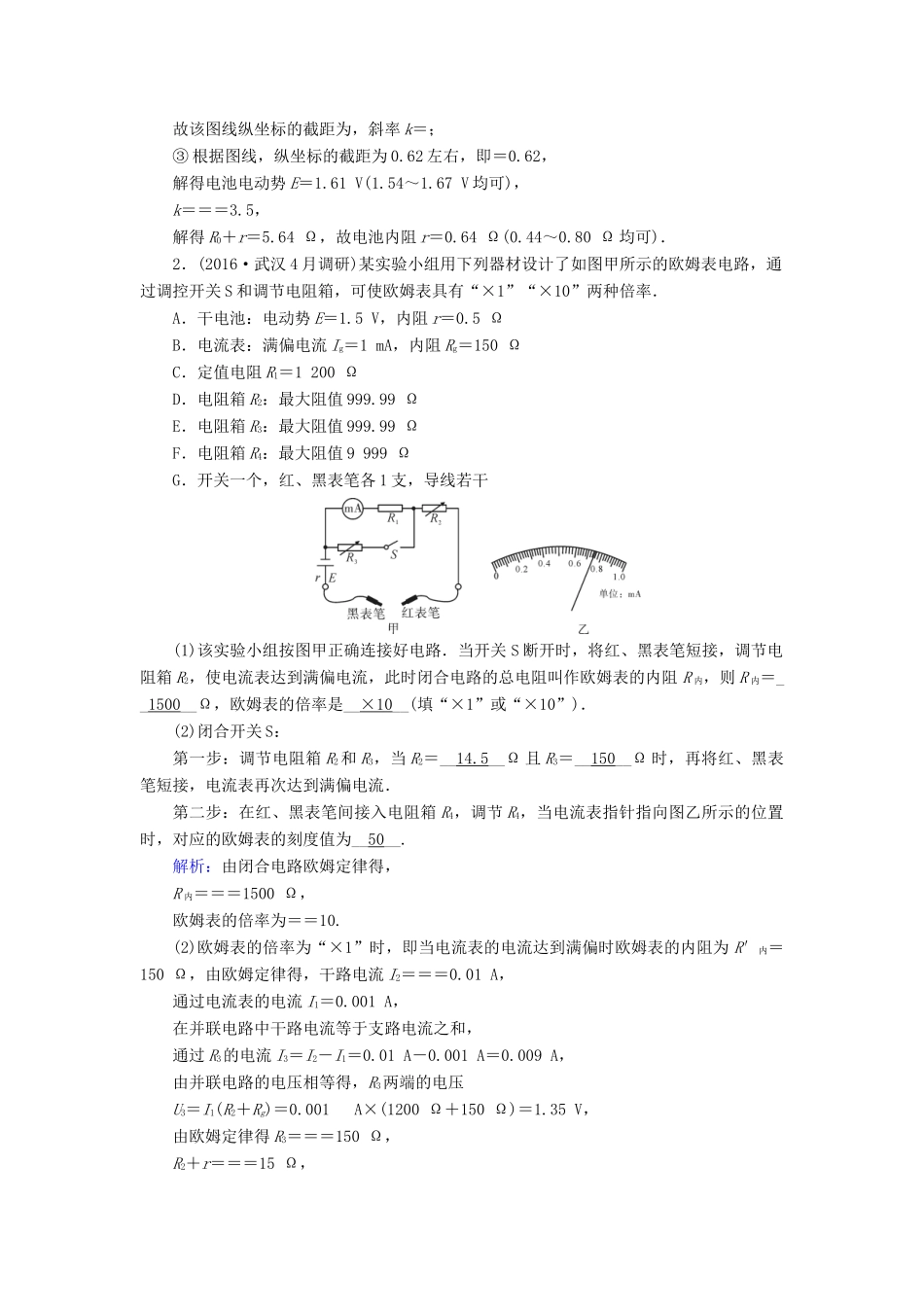

第2讲电学实验1．(2016·广州综合练习二)测电池的电动势E和内阻r.(1)首先直接用多用电表测定该电池电动势，在操作无误的情况下，多用电表盘面如图甲所示，其示数为__1.55__V.(2)然后，用电压表、电阻箱R、定值电阻(R0＝5Ω)、开关S、若干导线和该电池连成电路，进一步测定该电池电动势和内阻．①在图乙中，根据电路图，用笔画线代替导线，完成实物图连接．丙②闭合开关S，调整电阻箱阻值R，读出电压表相应示数U.记录多组R、U数据，并计算出相应的与的值，作出－图线如图丙所示．分析该图线斜率k的物理意义知k＝.(用E、r、R0表示)③从图线中可求得待测电池电动势E＝__1.59(1.54～1.67)__V，内阻r＝__0.55(0.44～0.80)__Ω(计算结果均保留到小数点后两位)．④若考虑电压表为非理想表，则电池电动势E测量值相对真实值__偏小__(填“偏大”“偏小”或“不变”)．解析：(1)多用电表的转换开关指在直流电压“2.5V”挡，应使用第二排刻度读数．先应用“250V”量程读数，为155V，故“2.5V”挡的读数为1.55V；(2)①连线如图所示；②根据闭合电路欧姆定律得E＝U＋I(R0＋r)＝U＋(R0＋r)，解得＝＋·，故该图线纵坐标的截距为，斜率k＝；③根据图线，纵坐标的截距为0.62左右，即＝0.62，解得电池电动势E＝1.61V(1.54～1.67V均可)，k＝＝＝3.5，解得R0＋r＝5.64Ω，故电池内阻r＝0.64Ω(0.44～0.80Ω均可)．2．(2016·武汉4月调研)某实验小组用下列器材设计了如图甲所示的欧姆表电路，通过调控开关S和调节电阻箱，可使欧姆表具有“×1”“×10”两种倍率．A．干电池：电动势E＝1.5V，内阻r＝0.5ΩB．电流表：满偏电流Ig＝1mA，内阻Rg＝150ΩC．定值电阻R1＝1200ΩD．电阻箱R2：最大阻值999.99ΩE．电阻箱R3：最大阻值999.99ΩF．电阻箱R4：最大阻值9999ΩG．开关一个，红、黑表笔各1支，导线若干(1)该实验小组按图甲正确连接好电路．当开关S断开时，将红、黑表笔短接，调节电阻箱R2，使电流表达到满偏电流，此时闭合电路的总电阻叫作欧姆表的内阻R内，则R内＝__1500__Ω，欧姆表的倍率是__×10__(填“×1”或“×10”)．(2)闭合开关S：第一步：调节电阻箱R2和R3，当R2＝__14.5__Ω且R3＝__150__Ω时，再将红、黑表笔短接，电流表再次达到满偏电流．第二步：在红、黑表笔间接入电阻箱R4，调节R4，当电流表指针指向图乙所示的位置时，对应的欧姆表的刻度值为__50__.解析：由闭合电路欧姆定律得，R内＝＝＝1500Ω，欧姆表的倍率为＝＝10.(2)欧姆表的倍率为“×1”时，即当电流表的电流达到满偏时欧姆表的内阻为R′内＝150Ω，由欧姆定律得，干路电流I2＝＝＝0.01A，通过电流表的电流I1＝0.001A，在并联电路中干路电流等于支路电流之和，通过R3的电流I3＝I2－I1＝0.01A－0.001A＝0.009A，由并联电路的电压相等得，R3两端的电压U3＝I1(R2＋Rg)＝0.001A×(1200Ω＋150Ω)＝1.35V，由欧姆定律得R3＝＝＝150Ω，R2＋r＝＝＝15Ω，则R2＝15Ω－r＝15Ω－0.5Ω＝14.5Ω.当通过电流表的电流为1mA时，通过干路中的电流为10mA，由图乙可知，电流表的示数为0.75mA，则通过干路中的电流为7.5mA，由闭合电路欧姆定律得，电路的总电阻R＝＝＝200Ω，被测电阻Rx＝R－R′内＝200Ω－150Ω＝50Ω.3．(2016·长沙二模)两位同学在实验室利用如图甲所示的电路测定定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据，并根据数据描绘了如图乙所示的两条UI直线．回答下列问题：(1)根据两位同学描绘的直线，可知图线__甲__(填“甲”或“乙”)是根据电压表V1和电流表A的数据所描绘的．(2)根据图乙，可以求出：电源电动势E＝__1.50__V，内电阻r＝__1.0__Ω.图象中两直线的交点表示定值电阻R0上消耗的功率为__0.5__W.解析：电压表V1和电流表A测量的是路端电压U和干路中的电流I，由公式U＝E－Ir可知路端电压随着电流I的增大而减小，因此甲图线是根据电压表V1和电流表A的数据所描绘的．(2)甲图线在纵轴的截距为电源的电动势E＝1.5V，内电阻r在数值上等于甲图线的斜率r－＝1Ω，图象中两直线的交点表示定...
