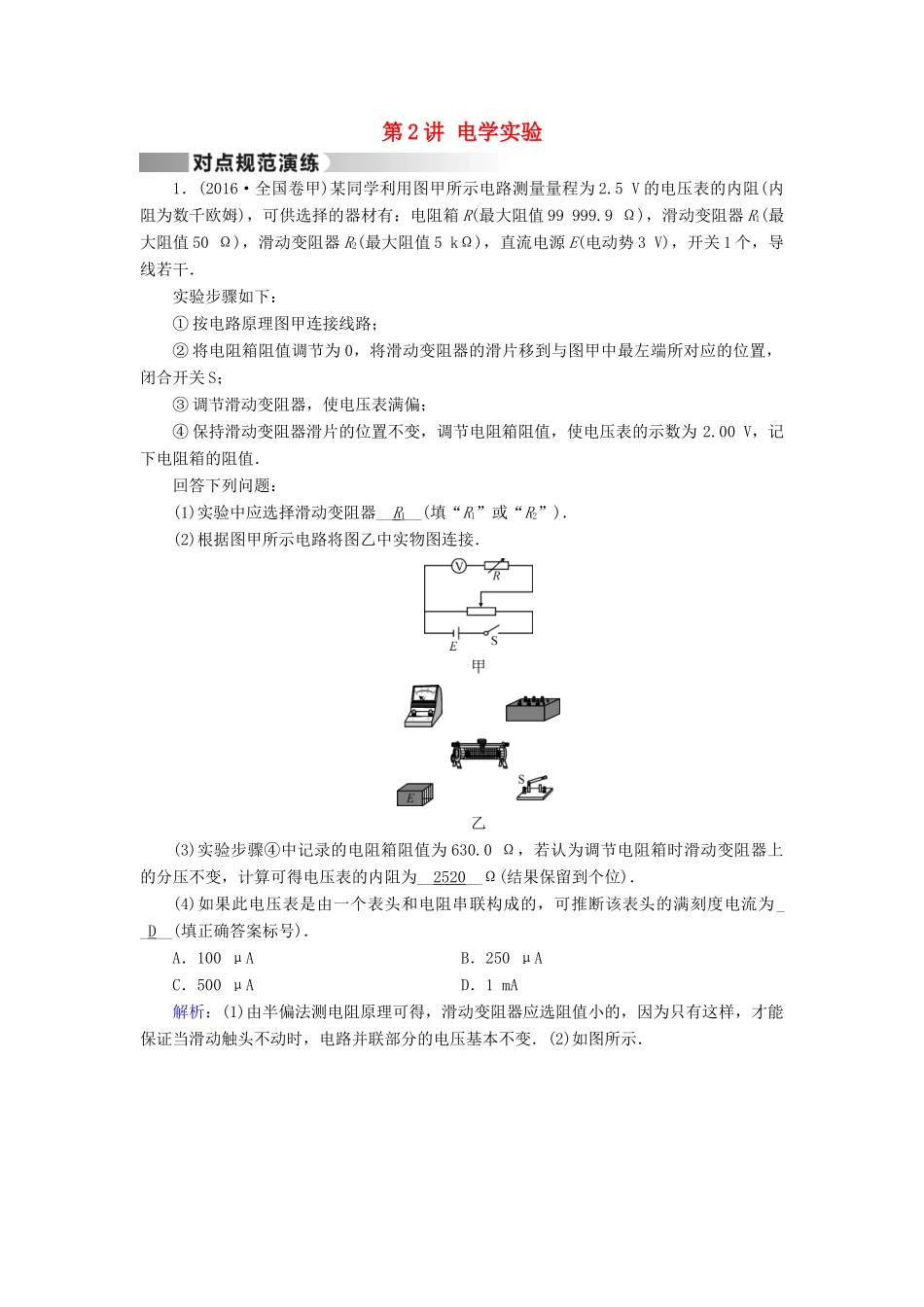

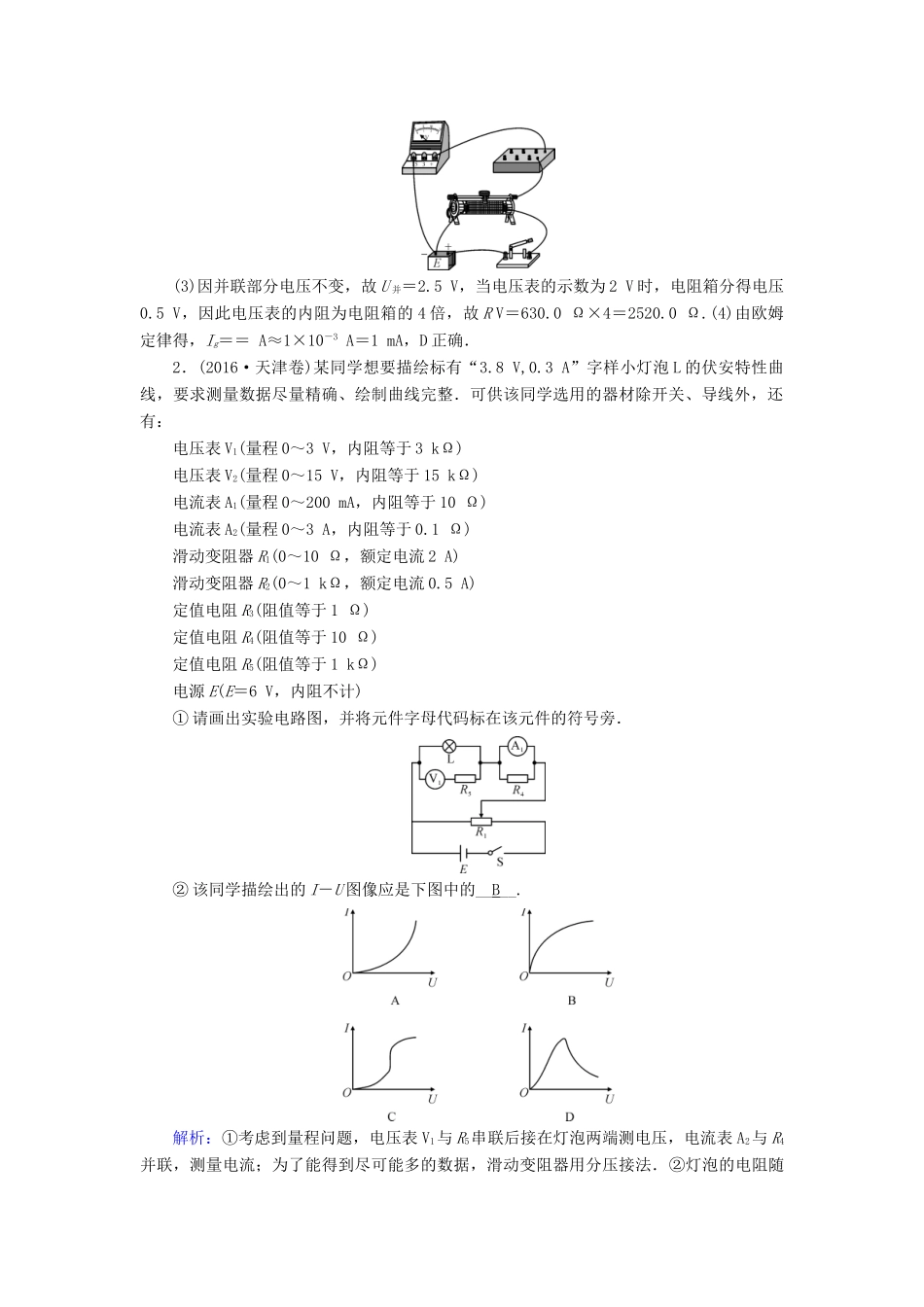

第2讲电学实验1．(2016·全国卷甲)某同学利用图甲所示电路测量量程为2.5V的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R(最大阻值99999.9Ω)，滑动变阻器R1(最大阻值50Ω)，滑动变阻器R2(最大阻值5kΩ)，直流电源E(电动势3V)，开关1个，导线若干．实验步骤如下：①按电路原理图甲连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图甲中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00V，记下电阻箱的阻值．回答下列问题：(1)实验中应选择滑动变阻器__R1__(填“R1”或“R2”)．(2)根据图甲所示电路将图乙中实物图连接．甲乙(3)实验步骤④中记录的电阻箱阻值为630.0Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为__2520__Ω(结果保留到个位)．(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为__D__(填正确答案标号)．A．100μAB．250μAC．500μAD．1mA解析：(1)由半偏法测电阻原理可得，滑动变阻器应选阻值小的，因为只有这样，才能保证当滑动触头不动时，电路并联部分的电压基本不变．(2)如图所示．(3)因并联部分电压不变，故U并＝2.5V，当电压表的示数为2V时，电阻箱分得电压0.5V，因此电压表的内阻为电阻箱的4倍，故RV＝630.0Ω×4＝2520.0Ω.(4)由欧姆定律得，Ig＝＝A≈1×10－3A＝1mA，D正确．2．(2016·天津卷)某同学想要描绘标有“3.8V,0.3A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确、绘制曲线完整．可供该同学选用的器材除开关、导线外，还有：电压表V1(量程0～3V，内阻等于3kΩ)电压表V2(量程0～15V，内阻等于15kΩ)电流表A1(量程0～200mA，内阻等于10Ω)电流表A2(量程0～3A，内阻等于0.1Ω)滑动变阻器R1(0～10Ω，额定电流2A)滑动变阻器R2(0～1kΩ，额定电流0.5A)定值电阻R3(阻值等于1Ω)定值电阻R4(阻值等于10Ω)定值电阻R5(阻值等于1kΩ)电源E(E＝6V，内阻不计)①请画出实验电路图，并将元件字母代码标在该元件的符号旁．②该同学描绘出的I－U图像应是下图中的__B__.解析：①考虑到量程问题，电压表V1与R5串联后接在灯泡两端测电压，电流表A2与R4并联，测量电流；为了能得到尽可能多的数据，滑动变阻器用分压接法．②灯泡的电阻随着温度升高变大，I－U图线的斜率越来越小．3．(2016·黄冈模拟)为了较准确地测量某电子元件的电阻，某实验小组做如下测量．(1)用多用电表测量该元件的电阻，选用“×10”倍率的电阻挡测量，发现多用表指针偏转很小，因此需选择__×100__倍率的电阻挡(填“×1”或“×100”)，并__重新欧姆调零__，再进行测量，若多用电表中的电池旧了，用它测得的电阻值将__偏大__(填“偏大”“偏小”或“不变”)．(2)若用多用电表测得该元件的电阻大约为1500Ω，现在要进一步精确测量其电阻，有以下器材：A．待测元件Rx(阻值约为1500Ω)B．电流表(量程5mA，内阻约5Ω)C．电阻箱(9999.9Ω，0.02A)D．直流电源(电动势约为20V，内阻约0.5Ω)E．单刀双掷开关一个，导线若干实验小组有同学设计了如图所示电路进行测量，完成下列实验步骤中的填空：在闭合S前，先把R调到__最大值__(填“最大值”或“最小值”)，然后把K接1，__调节R，当其阻值为R1时，电流表示数为I0__，再把K接2，__调节R，当其阻值为R2时，电流表示数仍为I0.__，则Rx＝__R1－R2__.(用实验中获得的物理量来表示)．解析：(1)选用“×10”倍率的电阻挡测量，发现多用电表指针偏转很小，说明选用倍率太小，应换用较大倍率“×100”，每次换挡以后必须重新欧姆调零；若多用电表中的电池旧了，电池电动势变小，欧姆表内阻调节至更小，被测电阻相同时，闭合电路中电流更小，指针偏转角更小，测电阻时读数偏大．(2)为了安全，在闭合S前，应先把R调到最大值，当把K接1时，调整电阻箱R的阻值，使电流为I0，根据闭合电路欧姆定律可得：I0＝，解得Rx＝R1－R2.4．(2016·全国卷乙)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流...
