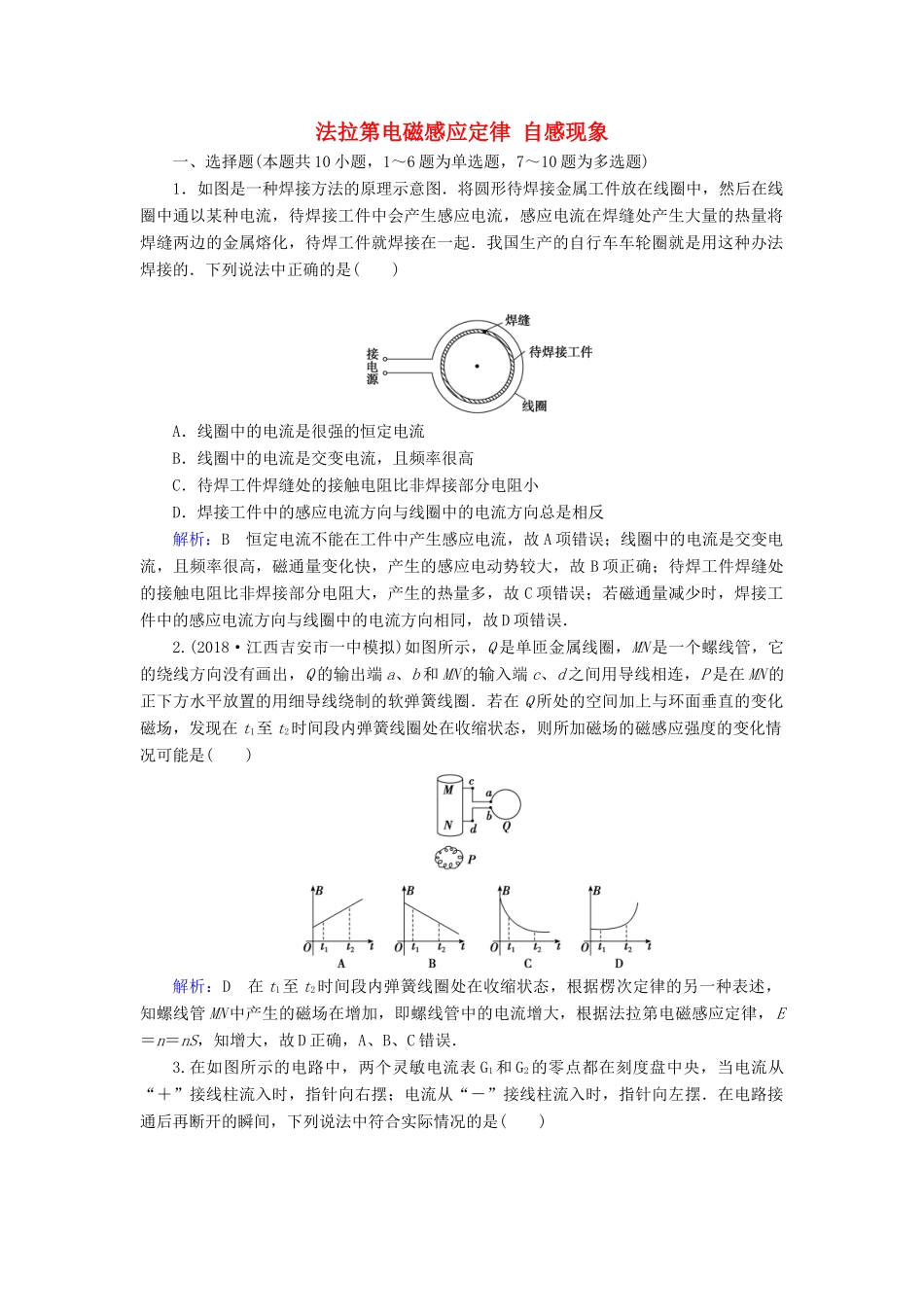

法拉第电磁感应定律自感现象一、选择题(本题共10小题，1～6题为单选题，7～10题为多选题)1．如图是一种焊接方法的原理示意图．将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊工件就焊接在一起．我国生产的自行车车轮圈就是用这种办法焊接的．下列说法中正确的是()A．线圈中的电流是很强的恒定电流B．线圈中的电流是交变电流，且频率很高C．待焊工件焊缝处的接触电阻比非焊接部分电阻小D．焊接工件中的感应电流方向与线圈中的电流方向总是相反解析：B恒定电流不能在工件中产生感应电流，故A项错误；线圈中的电流是交变电流，且频率很高，磁通量变化快，产生的感应电动势较大，故B项正确；待焊工件焊缝处的接触电阻比非焊接部分电阻大，产生的热量多，故C项错误；若磁通量减少时，焊接工件中的感应电流方向与线圈中的电流方向相同，故D项错误．2.(2018·江西吉安市一中模拟)如图所示，Q是单匝金属线圈，MN是一个螺线管，它的绕线方向没有画出，Q的输出端a、b和MN的输入端c、d之间用导线相连，P是在MN的正下方水平放置的用细导线绕制的软弹簧线圈．若在Q所处的空间加上与环面垂直的变化磁场，发现在t1至t2时间段内弹簧线圈处在收缩状态，则所加磁场的磁感应强度的变化情况可能是()解析：D在t1至t2时间段内弹簧线圈处在收缩状态，根据楞次定律的另一种表述，知螺线管MN中产生的磁场在增加，即螺线管中的电流增大，根据法拉第电磁感应定律，E＝n＝nS，知增大，故D正确，A、B、C错误．3.在如图所示的电路中，两个灵敏电流表G1和G2的零点都在刻度盘中央，当电流从“＋”接线柱流入时，指针向右摆；电流从“－”接线柱流入时，指针向左摆．在电路接通后再断开的瞬间，下列说法中符合实际情况的是()A．G1表指针向左摆，G2表指针向右摆B．G1表指针向右摆，G2表指针向左摆C．G1、G2表的指针都向左摆D．G1、G2表的指针都向右摆解析：B电路接通后线圈中电流方向向右，当电路断开时，线圈L中电流减小，产生与原方向同向的自感电动势，与G2和电阻组成闭合回路，所以G1中电流方向向右，G2中电流方向向左，即G1指针向右摆，G2指针向左摆，B正确．4．图甲为手机及无线充电板．图乙为充电原理示意图．充电板接交流电源，对充电板供电，充电板内的送电线圈可产生交变磁场，从而使手机内的受电线圈产生交变电流，再经整流电路转变成直流电后对手机电池充电．为方便研究，现将问题做如下简化：设受电线圈的匝数为n，面积为S，若在t1到t2时间内，磁场垂直于受电线圈平面向上穿过线圈，其磁感应强度由B1均匀增加到B2.下列说法正确的是()A．c点的电势高于d点的电势B．受电线圈中感应电流方向由d到cC．c、d之间的电势差为D．c、d之间的电势差为解析：C根据楞次定律可知，受电线圈内部产生的感应电流方向俯视为顺时针，受电线圈中感应电流方向由c到d，所以c点的电势低于d点的电势，故A、B项错误；根据法拉第电磁感应定律可得c、d之间的电势差为Ucd＝E＝＝，故C项正确、D项错误．5.(2018·鹰潭模拟)如图所示，在竖直平面内有一金属环，环半径为0.5m，金属环总电阻为2Ω，在整个竖直平面内存在垂直纸面向里的匀强磁场，磁感应强度为B＝1T，在环的最高点上方A点用铰链连接一长度为1.5m，电阻为3Ω的导体棒AB，当导体棒AB摆到竖直位置时，导体棒B端的速度为3m/s.已知导体棒下摆过程中紧贴环面且与金属环有良好接触，则导体棒AB摆到竖直位置时AB两端的电压大小为()A．0.4VB．0.65VC．2.25VD．4.5V解析：B当导体棒摆到竖直位置时，设导体棒与金属环的上部交点为C.由v＝ωr可得：C点的速度为：vC＝vB＝×3m/s＝1m/s，AC间电压为：UAC＝EAC＝BLAC·＝1×0.5×V＝0.25V，CB段产生的感应电动势为：ECB＝BLCB·＝1×1×V＝2V，圆环两侧并联，电阻为：R＝Ω＝0.5Ω，导体棒CB段的电阻为：r＝2Ω，则CB间电压为：UCB＝ECB＝×2V＝0.4V，故AB两端的电压大小为：UAB＝UAC＋UCB＝0.25V＋0.4V＝0.65V．故B项正确．6.如图所示的电路中，L是一个自感系数很大、直流电阻不计的线圈，D1、D2和D3是三个完全相同的灯泡，E是内阻不...
