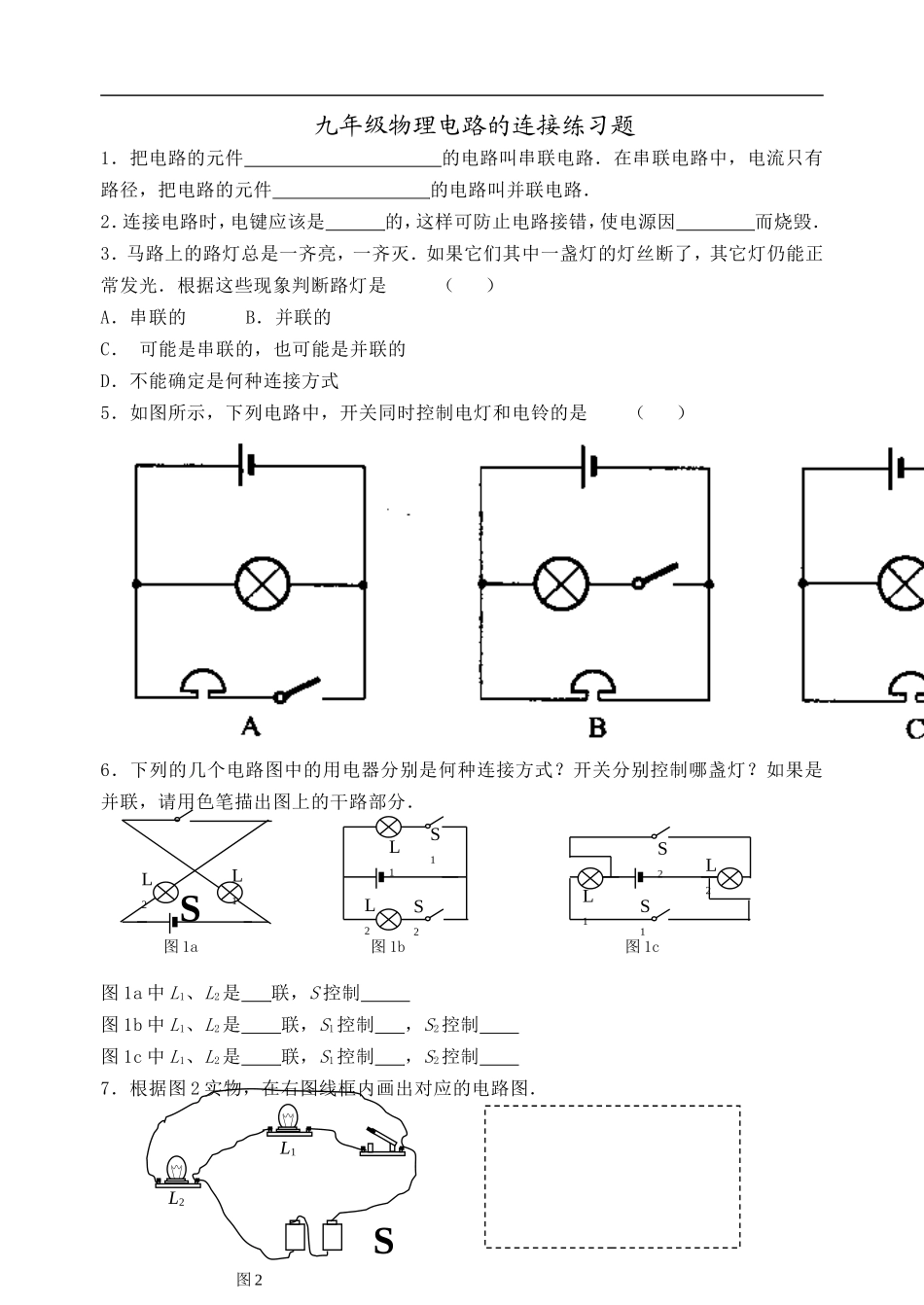

九年级物理电路的连接练习题1．把电路的元件的电路叫串联电路．在串联电路中，电流只有路径，把电路的元件的电路叫并联电路．2．连接电路时，电键应该是的，这样可防止电路接错，使电源因而烧毁．3．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是（）A．串联的B．并联的C．可能是串联的，也可能是并联的D．不能确定是何种连接方式5．如图所示，下列电路中，开关同时控制电灯和电铃的是（）6．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图1a中L1、L2是联，S控制图1b中L1、L2是联，S1控制，S2控制图1c中L1、L2是联，S1控制，S2控制7．根据图2实物，在右图线框内画出对应的电路图．图1bL1L2S1S2图1cL1L2S1S2图1aSL2L1L1L2S图2L1L2S2S1图58．如图3所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．10．按图5所示的电路，在右画线框内出相应的电路图．5．如图所示的电路中，A、B、C、D是四个接线柱，电键K是闭合的．(1)用导线将A、B连接，再将C、D连接则灯L1和L2是_______联的．(2)用导线将A、D连接，则L1和L2是_____联的．(3)如果用导线将B、C连接，称电路为____。（填通路、断路、短路）4．根据图甲所示的电路图把图乙所示的元件连成电路．（注意连线不能交叉）．L1S2S1L2图324．如上图所示的电路中，当电键S1、S2断开，S3、S4闭合时，灯_________发光，它们的连接方式是_________联；当电键S1闭合，S2、S3、S4断开时，灯_________发光，它们的连接方式是_________联；当电键S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合电键S1、S3时，灯__________发光，会出现__________现象。
