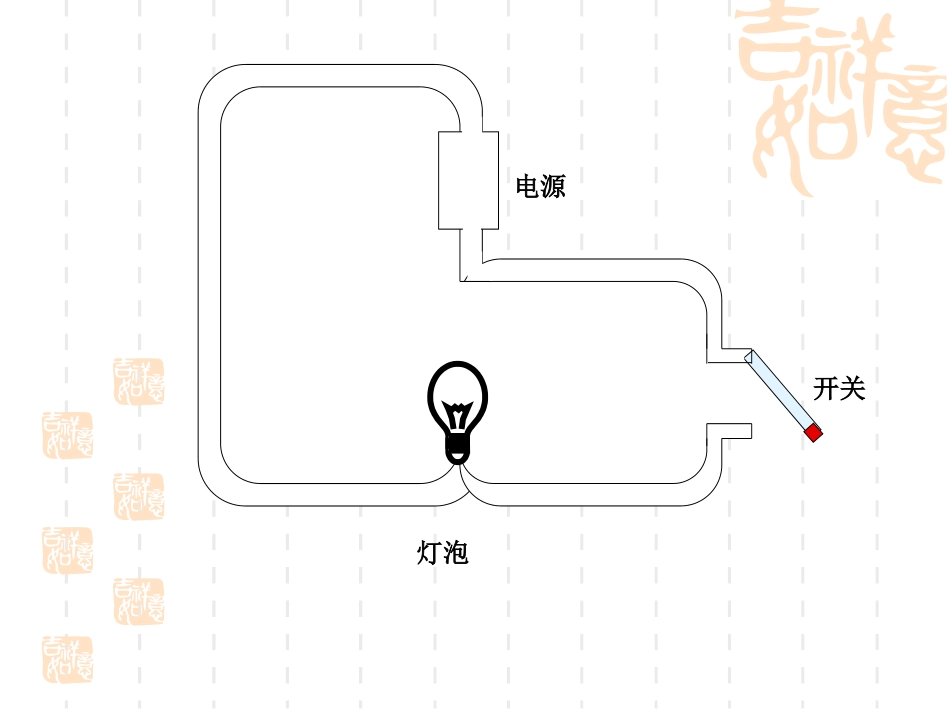

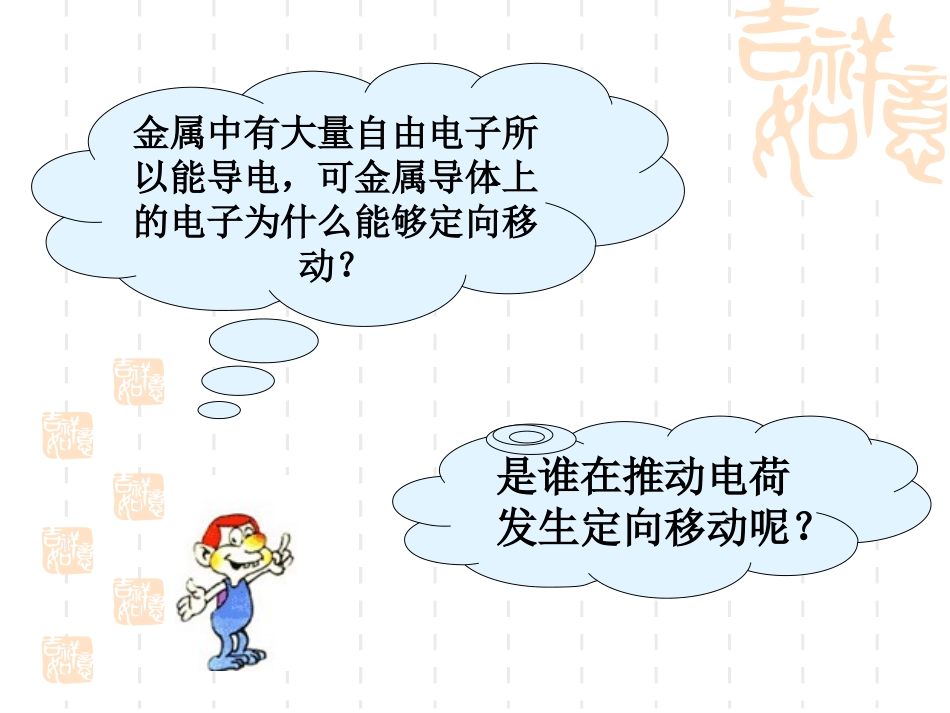

第六章电压电阻07.2卢一林（15）金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？是谁在推动电荷发生定向移动呢？电源开关灯泡开关电源灯泡电荷+灯亮电流电压电源2.当电路中接入电源时，导体中的自由电子便在电源推动作用下做定向移动，形成电流。1.电路中在没有电源接入时，这些电荷并不能产生定向移动，不能形成电流。要在一段电路中产生电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。说明：1、电压电压是电路中产生电流的原因。22、电源电源是提供电压的装置．一.电电压压1.国际单位是，简称，用符号表示。伏特伏VU2.常用的单位还有千伏(kV)、毫伏(mV)。lkV=V1031V=mV103二、电压的单位：三、单位换算：我国家庭用电器正常工作的电压一般是220V身边的电压值蓄电池组串联：6V身边的电压值产生闪电时的电压：104～109V大型发电机：1.5×104V身边的电压值数码相机电池的电压约为4.8V~9V对人体的安全电压一般不高于36V1.一节干电池：1.5V2.一个蓄电池：2V3.家庭电路：220V4.对人体的安全电压：一般不高于36V四几种常见的电压值：（二）电压表电压表：外观接线柱量程分度值电压表在使用时应注意哪些问题？想一想：一、正确使用电压表1将电压表必须与被测用电器并联。2必须是电流从“＋”接线柱流进，从“－”接线柱流出。3被测电压不要超过电压表的量程。一般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。注：电压表可以直接接到电源两端测量电源电压判断下列电压表的连接是否正确判断下列电压表分别测的是谁的电压？如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图AB.图BC．图CD．图DD二、电压表的读数：＊所用的量程量程＊注意分度值分度值＊看清指针指针所指的位置＊写单位单位二.电压的测量——电压表电压表、电流表在使用上有哪些相同点和不同点？想一想？电压表与电流表(相同点)1、使用前都要校零。2、使用时必须让电流从“+”接线柱流进去，从“－”接线柱流出来。3、被测电流或电压的大小都不能超出电表的量程。序号电流表电压表1并联在电路两端可以与电源直接相连不能与电源直接相连0～3V0～15V两个量程23串联在电路中两个量程0～0.6A0～3A电压表与电流表(不同点)小结：1.理解电压、电源的作用2.掌握电压的单位及换算关系3.记住常见的电压值4.掌握电压表的使用方法，应注意的问题。5.能够准确的读出电压表的数值。下课了。。。明天是不是该学电压的串联与并联了？1电压表：用来测量电压大小的仪表3接线柱：有三个接线柱：“—”、“3”、“15”4两个量程：0～3V和O～15V5最小刻度值分别为：O．1V和O．5V2外观：实物V电路电源之父：伏特伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
