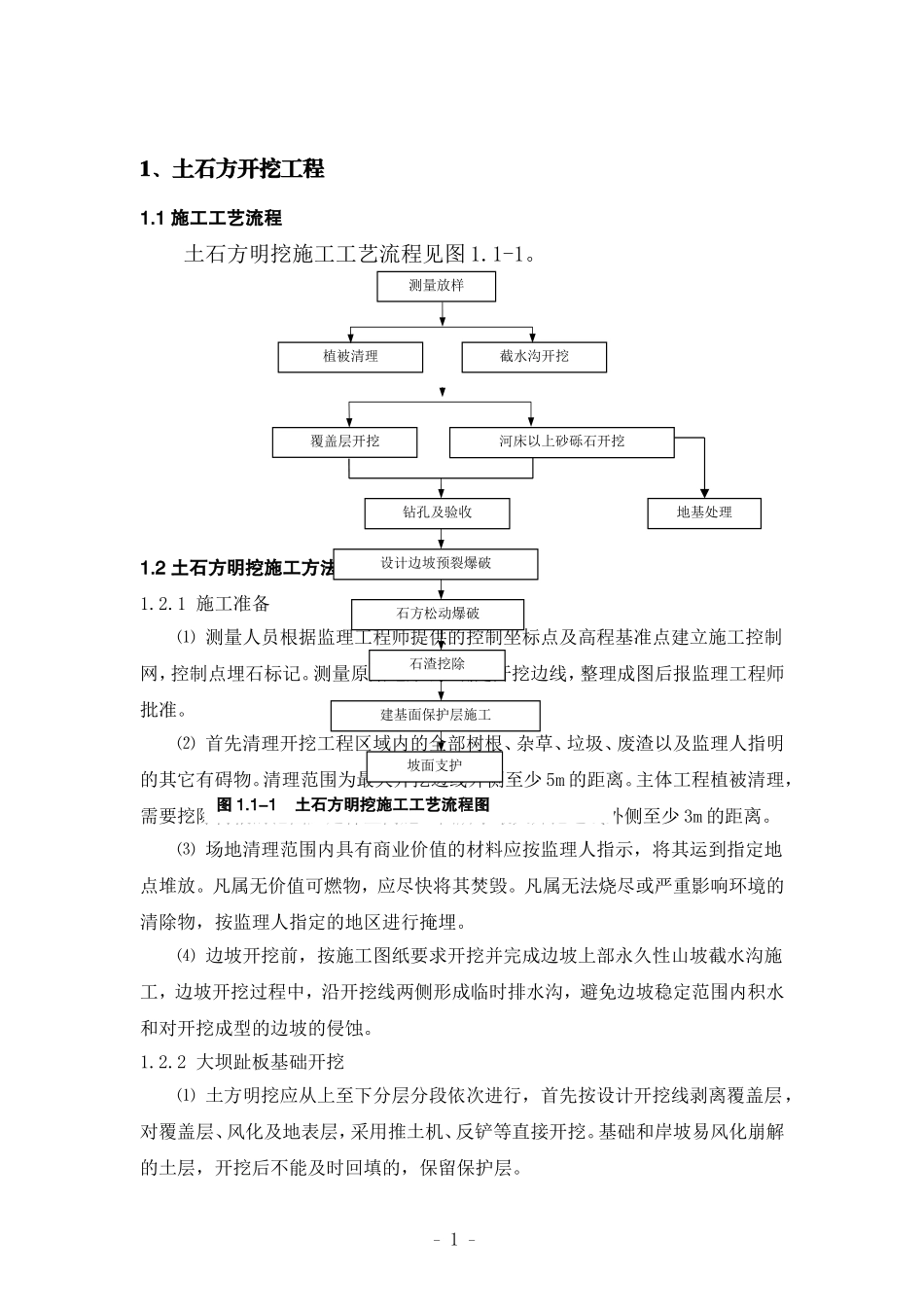

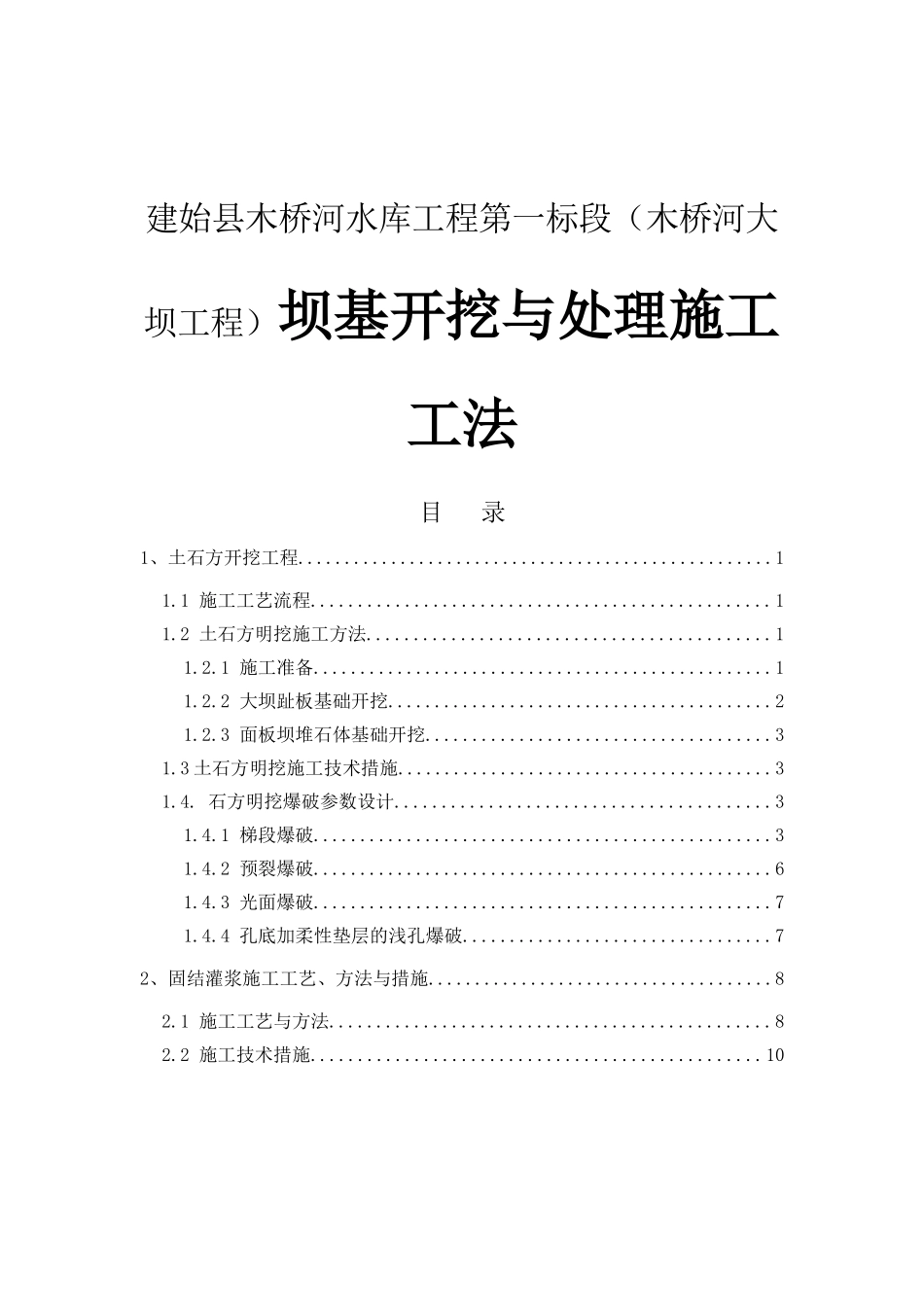

建始县木桥河水库工程第一标段（木桥河大坝工程）坝基开挖与处理施工工法目录1、土石方开挖工程...................................................11.1施工工艺流程.................................................11.2土石方明挖施工方法...........................................11.2.1施工准备.................................................11.2.2大坝趾板基础开挖.........................................21.2.3面板坝堆石体基础开挖.....................................31.3土石方明挖施工技术措施........................................31.4.石方明挖爆破参数设计........................................31.4.1梯段爆破.................................................31.4.2预裂爆破.................................................61.4.3光面爆破.................................................71.4.4孔底加柔性垫层的浅孔爆破.................................72、固结灌浆施工工艺、方法与措施.....................................82.1施工工艺与方法...............................................82.2施工技术措施................................................10-1-1、土石方开挖工程1.1施工工艺流程土石方明挖施工工艺流程见图1.1-1。1.2土石方明挖施工方法1.2.1施工准备⑴测量人员根据监理工程师提供的控制坐标点及高程基准点建立施工控制网，控制点埋石标记。测量原始地形线，确定开挖边线，整理成图后报监理工程师批准。⑵首先清理开挖工程区域内的全部树根、杂草、垃圾、废渣以及监理人指明的其它有碍物。清理范围为最大开挖边线外侧至少5m的距离。主体工程植被清理，需要挖除树根的范围应延伸至离施工图所示最大开挖边线外侧至少3m的距离。⑶场地清理范围内具有商业价值的材料应按监理人指示，将其运到指定地点堆放。凡属无价值可燃物，应尽快将其焚毁。凡属无法烧尽或严重影响环境的清除物，按监理人指定的地区进行掩埋。⑷边坡开挖前，按施工图纸要求开挖并完成边坡上部永久性山坡截水沟施工，边坡开挖过程中，沿开挖线两侧形成临时排水沟，避免边坡稳定范围内积水和对开挖成型的边坡的侵蚀。1.2.2大坝趾板基础开挖⑴土方明挖应从上至下分层分段依次进行，首先按设计开挖线剥离覆盖层，对覆盖层、风化及地表层，采用推土机、反铲等直接开挖。基础和岸坡易风化崩解的土层，开挖后不能及时回填的，保留保护层。图1.1-1土石方明挖施工工艺流程图测量放样植被清理截水沟开挖覆盖层开挖钻孔及验收设计边坡预裂爆破石方松动爆破石渣挖除建基面保护层施工坡面支护河床以上砂砾石开挖地基处理-2-⑵不允许在开挖范围的上侧弃土，必须在边坡上部堆置弃土时应确保开挖边坡的稳定，并经监理人批准。在冲沟内或沿河岸岸边弃土时，应防止山洪造成泥石流或引起河道堵塞。⑶开挖施工的边坡坡度应满足施工图纸要求的坡度和平整度。在开挖边坡上遇有地下水渗流时，应在边坡修整和加固前，采取有效的疏导和保护措施。为防止修整后的开挖边坡遭受雨水冲刷，边坡的护面和加固工作应在雨季前按施工图纸要求完成。冬季施工的开挖边坡修整及其护面和加固工作，宜在解冻后进行⑷覆盖层及软弱夹层开挖完成后，根据地基出露情况，由设计、监理进行二次定线确定趾板开挖的最终建基面，然后根据二次定线进行岩石边坡开挖开口线的放样。⑸岸坡趾板基础岩石开挖采用预裂爆破或光面爆破一次成型；建基面采用风镐撬挖并进行表面修整，使岩面平顺完整，结构面上的泥土、锈斑、钙膜、破碎和松动岩块以及不符合质量要求的岩体等均采用人工清除或处理。基础面不允许欠挖。河床段砂卵石地基经整平达到设计要求后交付地基处理。⑹对于钻孔深度≤4.0m的开挖梯段，采用手风钻浅孔爆破；钻孔深度大于4.0m的开挖梯段或岩层，采用QZJ-100B型潜孔钻为辅造孔，梯段松动爆破。⑺爆破后的渣料，采用1.6m3反铲翻渣挖料或162kw推土机集渣、3.0m3装载机挖装，15～20t自卸汽车运输出渣，小范围或较狭窄场地则采用人工清渣手推车运输集渣，再由装载机挖料装自卸汽车运输...
