《机械制造工艺与装备Ⅰ》期末试卷(B)VIP专享VIP免费

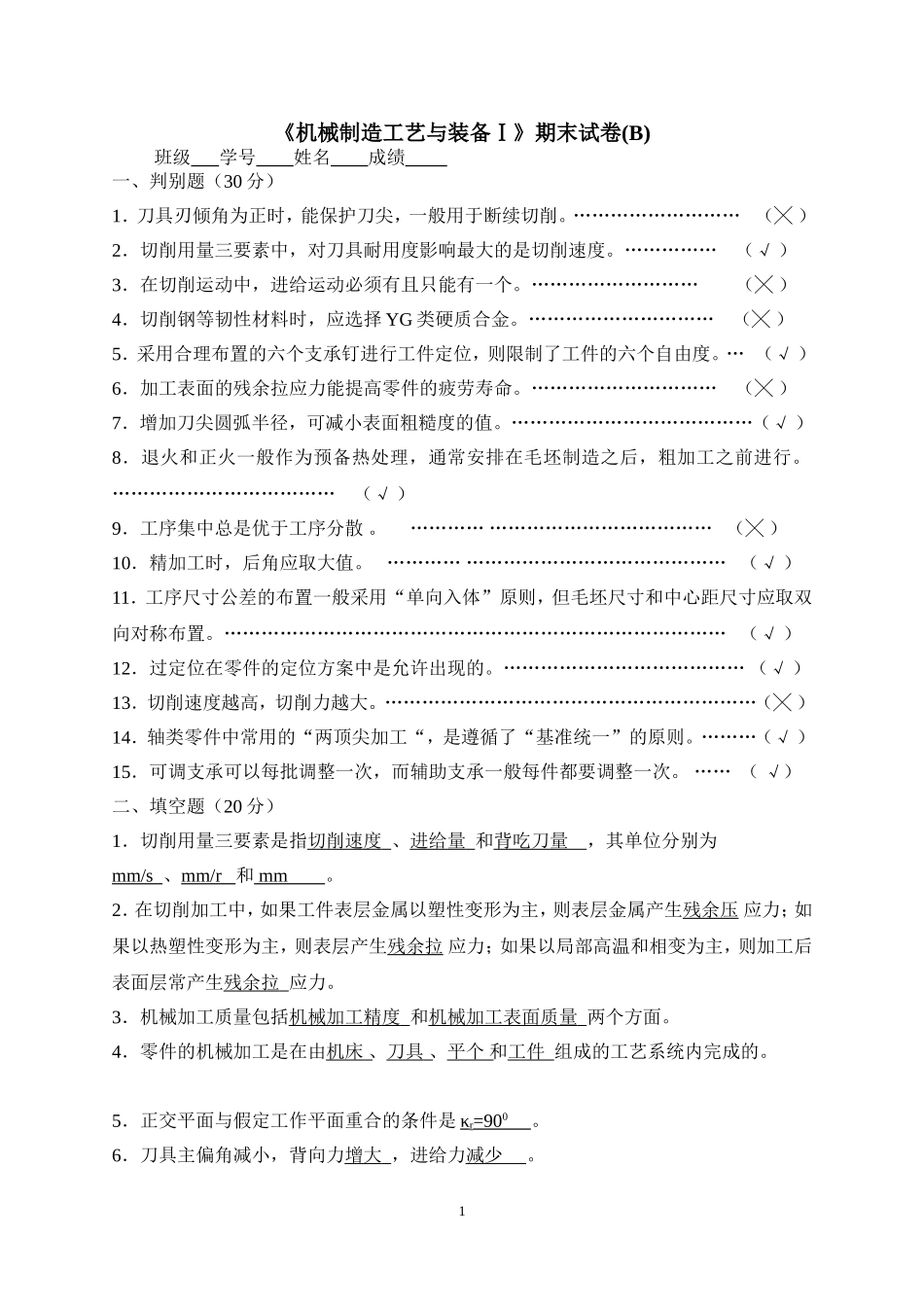

《机械制造工艺与装备Ⅰ》期末试卷(B)班级学号姓名成绩一、判别题（30分）1．刀具刃倾角为正时，能保护刀尖，一般用于断续切削。………………………（╳）2．切削用量三要素中，对刀具耐用度影响最大的是切削速度。……………（√）3．在切削运动中，进给运动必须有且只能有一个。………………………（╳）4．切削钢等韧性材料时，应选择YG类硬质合金。…………………………（╳）5．采用合理布置的六个支承钉进行工件定位，则限制了工件的六个自由度。…（√）6．加工表面的残余拉应力能提高零件的疲劳寿命。…………………………（╳）7．增加刀尖圆弧半径，可减小表面粗糙度的值。…………………………………（√）8．退火和正火一般作为预备热处理，通常安排在毛坯制造之后，粗加工之前进行。………………………………（√）9．工序集中总是优于工序分散。…………………………………………（╳）10．精加工时，后角应取大值。………………………………………………（√）11．工序尺寸公差的布置一般采用“单向入体”原则，但毛坯尺寸和中心距尺寸应取双向对称布置。………………………………………………………………………（√）12．过定位在零件的定位方案中是允许出现的。…………………………………（√）13．切削速度越高，切削力越大。……………………………………………………（╳）14．轴类零件中常用的“两顶尖加工“，是遵循了“基准统一”的原则。………（√）15．可调支承可以每批调整一次，而辅助支承一般每件都要调整一次。……（√）二、填空题（20分）1．切削用量三要素是指切削速度、进给量和背吃刀量，其单位分别为mm/s、mm/r和mm。2．在切削加工中，如果工件表层金属以塑性变形为主，则表层金属产生残余压应力；如果以热塑性变形为主，则表层产生残余拉应力；如果以局部高温和相变为主，则加工后表面层常产生残余拉应力。3．机械加工质量包括机械加工精度和机械加工表面质量两个方面。4．零件的机械加工是在由机床、刀具、平个和工件组成的工艺系统内完成的。5．正交平面与假定工作平面重合的条件是κr=900。6．刀具主偏角减小，背向力增大，进给力减少。17．造成定位误差的原因有基准不重合误差和基准位移误差两个方面。三、根据工件加工面的技术条件，指出工件定位应限制的自由度。（6分）解：（1）垂直度：；对称度：。（2）20±0.05：；垂直度：；对称度：。四、一批工件如图所示以圆孔用心轴定位，在立式铣床上用顶尖顶住心轴铣槽。其中外圆、内孔及两端面均已加工合格，外圆对内孔的径向跳动在0.02mm之内。今要保证铣槽的位置精度要求为：（1）槽距端面尺寸为；（2）槽底位置尺寸为；试分析其定位误差对保证各项技术要求的影响。（9分）解：（1）的定位误差（2）的定位误差五、工件尺寸如图所示，与的同轴度误差。欲钻孔O，并保证尺寸，试分析计算下列定位方案的定位误差。（9分）2工件图定位简图解：六、如图为活塞零件（图中只标注有关尺寸），若活塞销孔已加工好了，现欲精车活塞顶面，在试切调刀时，须测量尺寸A2，试求工序尺寸A2及其偏差。（9分）解：七、如图所示衬套，材料为20钢，内孔表面要求磨削后保证渗碳层深度为，试求：（1）磨削前精镗工序的工序尺寸及偏差；（2）精镗后热处理时渗碳层的深度尺寸及偏差。（9分）1）（2）八、、编制下图零件加工的工艺路线。材料：铸铁。大批生产。写出工序号、工序名称、工序内容，定位基准，加工设备。（8分）3序号工序内容定位基准设备1粗车C面、粗车φ200外圆和φ60孔φ96外圆车床2粗车A面、φ96外圆、台阶B面C面、φ200外圆车床3精车C面、精车φ200外圆和φ60孔、倒角φ96外圆车床4精车A面、φ96外圆、台阶B面、孔倒角C面、φ200外圆车床5钻6-φ20孔C面、φ60孔钻床6拉键槽C面、φ60孔拉床7检验序号工序内容定位基准设备1粗、精车C面、φ60孔、倒角φ96外圆车床2拉孔和键槽C面、φ60孔拉床3以心轴定位粗车A面、φ96外圆、台阶B面C面、φ60孔车床4不卸下心轴精车A面、φ96外圆、台阶B面C面、φ60孔车床5钻6-φ20孔C面、φ60孔钻床6检验4
