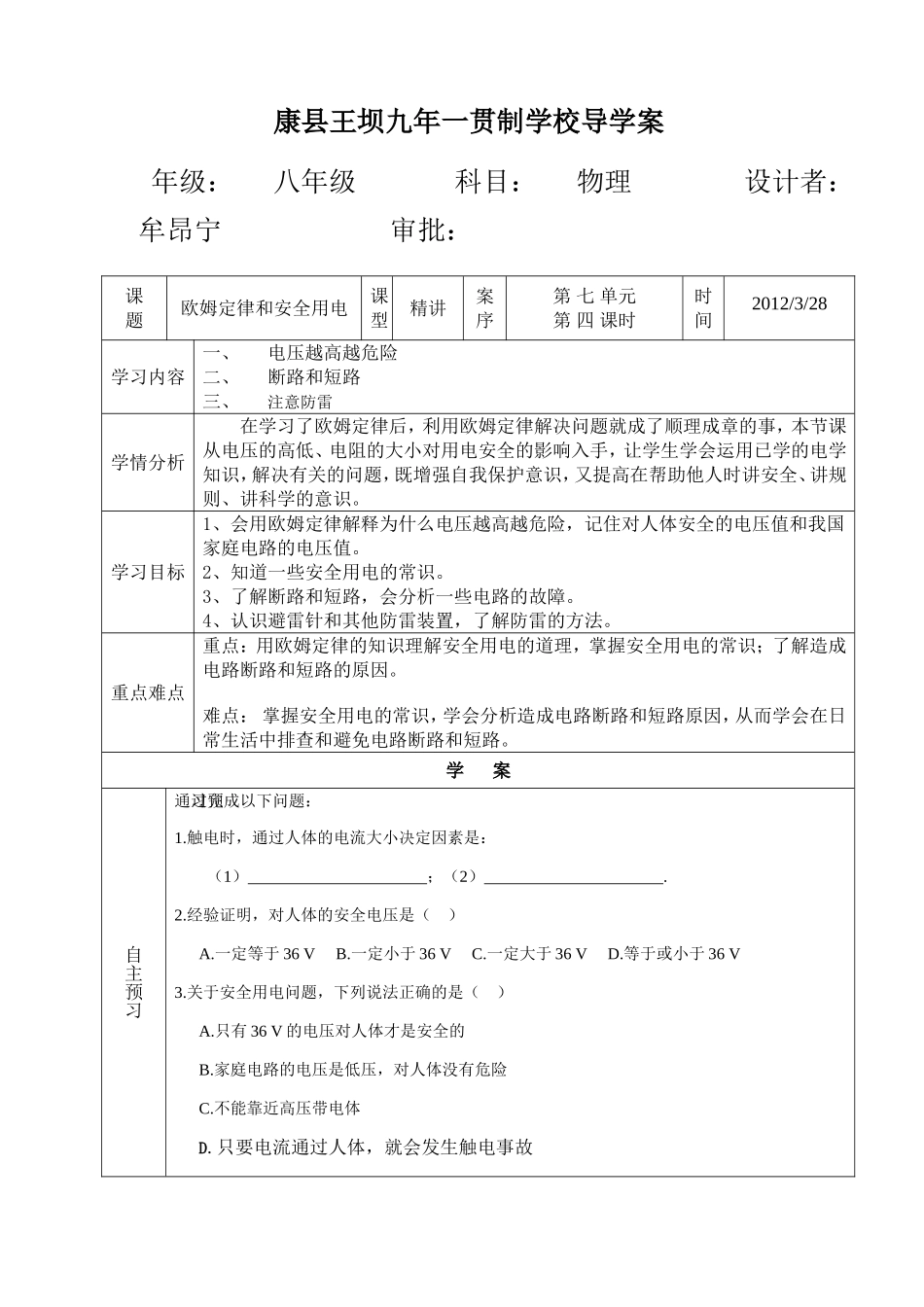

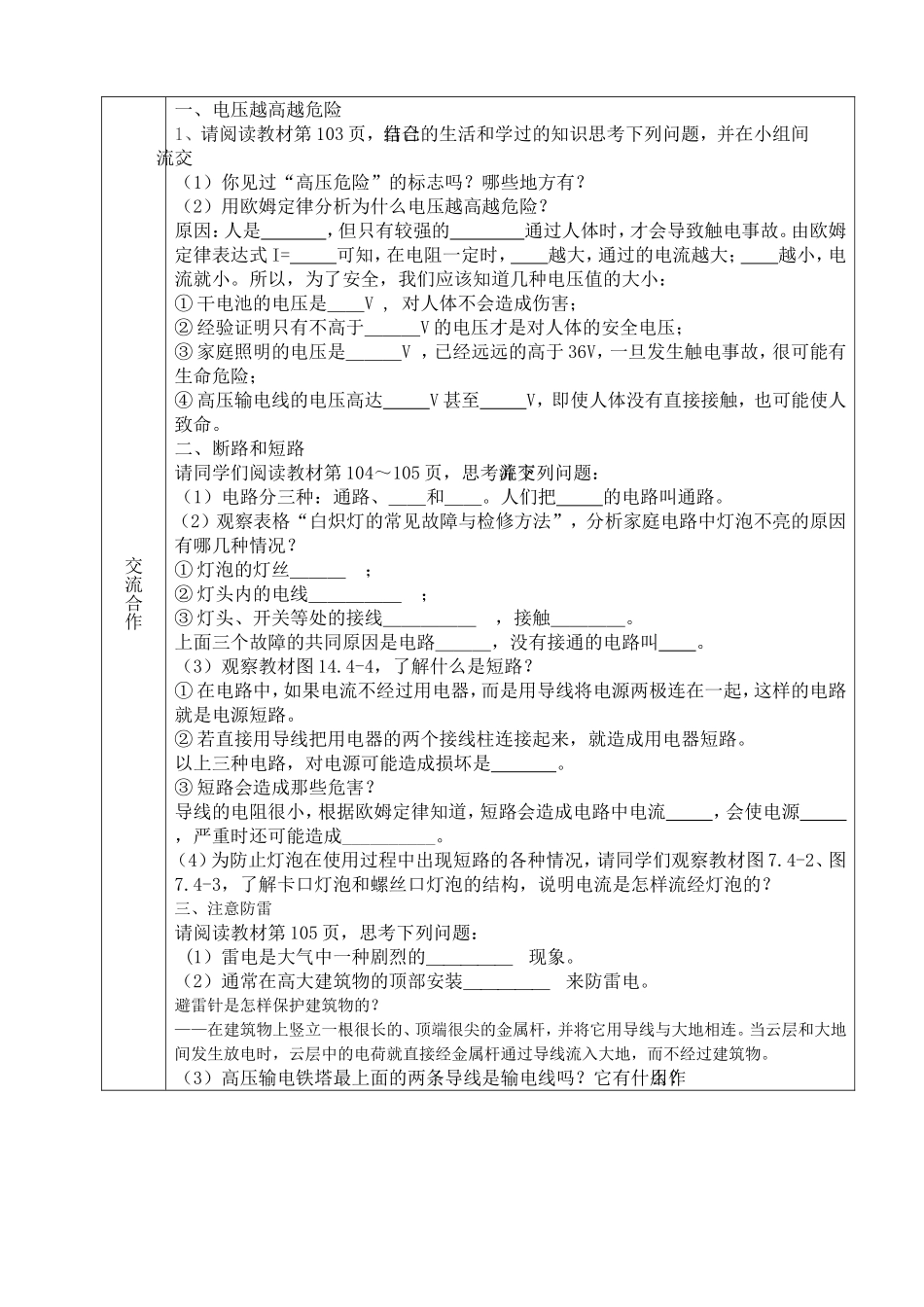

康县王坝九年一贯制学校导学案年级：八年级科目：物理设计者：牟昂宁审批：课题欧姆定律和安全用电课型精讲案序第七单元第四课时时间2012/3/28学习内容一、电压越高越危险二、断路和短路三、注意防雷学情分析在学习了欧姆定律后，利用欧姆定律解决问题就成了顺理成章的事，本节课从电压的高低、电阻的大小对用电安全的影响入手，让学生学会运用已学的电学知识，解决有关的问题，既增强自我保护意识，又提高在帮助他人时讲安全、讲规则、讲科学的意识。学习目标1、会用欧姆定律解释为什么电压越高越危险，记住对人体安全的电压值和我国家庭电路的电压值。2、知道一些安全用电的常识。3、了解断路和短路，会分析一些电路的故障。4、认识避雷针和其他防雷装置，了解防雷的方法。重点难点重点：用欧姆定律的知识理解安全用电的道理，掌握安全用电的常识；了解造成电路断路和短路的原因。难点：掌握安全用电的常识，学会分析造成电路断路和短路原因，从而学会在日常生活中排查和避免电路断路和短路。学案自主预习通过预习完成以下问题：1.触电时，通过人体的电流大小决定因素是：（1）；（2）.2.经验证明，对人体的安全电压是（）A.一定等于36VB.一定小于36VC.一定大于36VD.等于或小于36V3.关于安全用电问题，下列说法正确的是（）A.只有36V的电压对人体才是安全的B.家庭电路的电压是低压，对人体没有危险C.不能靠近高压带电体D.只要电流通过人体，就会发生触电事故交流合作一、电压越高越危险1、请阅读教材第103页，结合自己的生活和学过的知识思考下列问题，并在小组间交流。（1）你见过“高压危险”的标志吗？哪些地方有？（2）用欧姆定律分析为什么电压越高越危险？原因：人是，但只有较强的通过人体时，才会导致触电事故。由欧姆定律表达式I=可知，在电阻一定时，越大，通过的电流越大；越小，电流就小。所以，为了安全，我们应该知道几种电压值的大小：①干电池的电压是＿＿V,对人体不会造成伤害；②经验证明只有不高于＿＿＿V的电压才是对人体的安全电压；③家庭照明的电压是＿＿＿V，已经远远的高于36V，一旦发生触电事故，很可能有生命危险；④高压输电线的电压高达V甚至V，即使人体没有直接接触，也可能使人致命。二、断路和短路请同学们阅读教材第104～105页，思考并交流下列问题：（1）电路分三种：通路、＿＿和＿＿。人们把的电路叫通路。（2）观察表格“白炽灯的常见故障与检修方法”，分析家庭电路中灯泡不亮的原因有哪几种情况？①灯泡的灯丝＿＿＿；②灯头内的电线＿＿＿＿＿；③灯头、开关等处的接线＿＿＿＿＿，接触＿＿＿＿。上面三个故障的共同原因是电路＿＿＿，没有接通的电路叫。（3）观察教材图14.4-4，了解什么是短路？①在电路中，如果电流不经过用电器，而是用导线将电源两极连在一起，这样的电路就是电源短路。②若直接用导线把用电器的两个接线柱连接起来，就造成用电器短路。以上三种电路，对电源可能造成损坏是。③短路会造成那些危害？导线的电阻很小，根据欧姆定律知道，短路会造成电路中电流，会使电源，严重时还可能造成__________。（4）为防止灯泡在使用过程中出现短路的各种情况，请同学们观察教材图7.4-2、图7.4-3，了解卡口灯泡和螺丝口灯泡的结构，说明电流是怎样流经灯泡的？三、注意防雷请阅读教材第105页，思考下列问题：(1）雷电是大气中一种剧烈的＿＿＿＿＿现象。（2）通常在高大建筑物的顶部安装＿＿＿＿＿来防雷电。避雷针是怎样保护建筑物的？——在建筑物上竖立一根很长的、顶端很尖的金属杆，并将它用导线与大地相连。当云层和大地间发生放电时，云层中的电荷就直接经金属杆通过导线流入大地，而不经过建筑物。（3）高压输电铁塔最上面的两条导线是输电线吗？它有什么作用？展示提升1、什么是通路？2、什么是断路？根据课本P32列出的白炽灯的常见故障与检修方法表，分析造成灯泡不亮的可能原因和检修方法。3、什么是短路？电路短路时有什么危害？根据你已有的常识和你搜集的资料写出造成短路的主要原因。反馈测评1、“电压越高越危险”，欧姆定律告诉我们，导体中的电流大小跟加在这个导体两端的电压成，所以加在人体上的电压越高...
