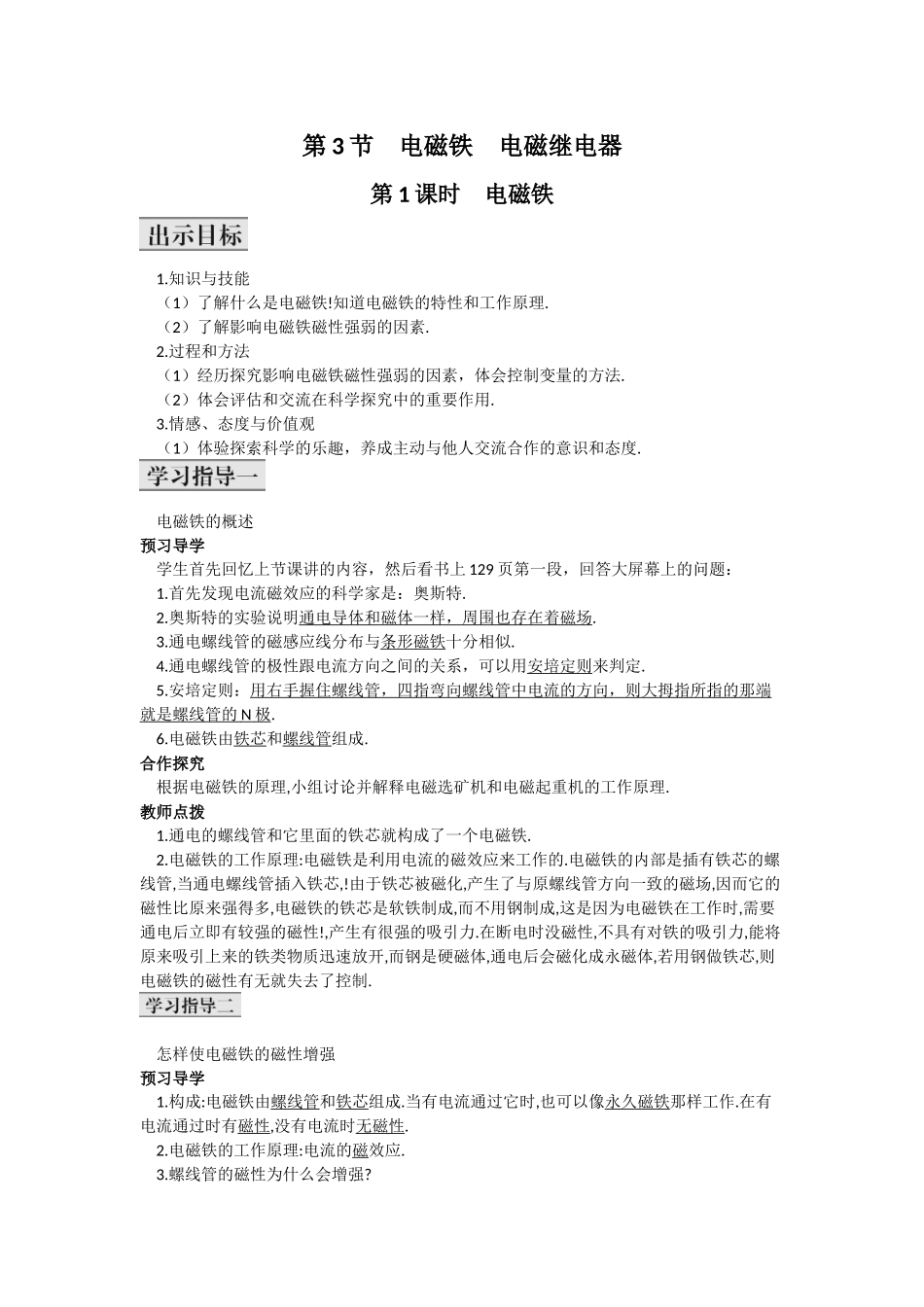

第3节电磁铁电磁继电器第1课时电磁铁1.知识与技能(1)了解什么是电磁铁!知道电磁铁的特性和工作原理.(2)了解影响电磁铁磁性强弱的因素.2.过程和方法(1)经历探究影响电磁铁磁性强弱的因素,体会控制变量的方法.(2)体会评估和交流在科学探究中的重要作用.3.情感、态度与价值观(1)体验探索科学的乐趣,养成主动与他人交流合作的意识和态度.电磁铁的概述预习导学学生首先回忆上节课讲的内容,然后看书上129页第一段,回答大屏幕上的问题:1.首先发现电流磁效应的科学家是:奥斯特.2.奥斯特的实验说明通电导体和磁体一样,周围也存在着磁场.3.通电螺线管的磁感应线分布与条形磁铁十分相似.4.通电螺线管的极性跟电流方向之间的关系,可以用安培定则来判定.5.安培定则:用右手握住螺线管,四指弯向螺线管中电流的方向,则大拇指所指的那端就是螺线管的N极.6.电磁铁由铁芯和螺线管组成.合作探究根据电磁铁的原理,小组讨论并解释电磁选矿机和电磁起重机的工作原理.教师点拨1.通电的螺线管和它里面的铁芯就构成了一个电磁铁.2.电磁铁的工作原理:电磁铁是利用电流的磁效应来工作的.电磁铁的内部是插有铁芯的螺线管,当通电螺线管插入铁芯,!由于铁芯被磁化,产生了与原螺线管方向一致的磁场,因而它的磁性比原来强得多,电磁铁的铁芯是软铁制成,而不用钢制成,这是因为电磁铁在工作时,需要通电后立即有较强的磁性!,产生有很强的吸引力.在断电时没磁性,不具有对铁的吸引力,能将原来吸引上来的铁类物质迅速放开,而钢是硬磁体,通电后会磁化成永磁体,若用钢做铁芯,则电磁铁的磁性有无就失去了控制.怎样使电磁铁的磁性增强预习导学1.构成:电磁铁由螺线管和铁芯组成.当有电流通过它时,也可以像永久磁铁那样工作.在有电流通过时有磁性,没有电流时无磁性.2.电磁铁的工作原理:电流的磁效应.3.螺线管的磁性为什么会增强?合作探究小明设计的研究”电磁铁磁性强弱”的实验电路图如图所示,下表是他所做实验的记录,下列结论不正确的是(B)A.比较1,4两次实验可知:线圈中的电流一定时,匝数越多,磁性越强B.比较1,3,5三次实验可知:匝数一定时,线圈中的电流越大,磁性越强C.比较1,2,3(或4,5,6)三次实验可知:匝数一定时,线圈中的电流越大,磁性越强D.电磁铁的磁性越强,吸引铁钉的数目越多教师点拨电磁铁特点:1.可以通过电流的通断来控制磁性的有无.2.可以通过改变电流的方向来改变其磁极的极性.3.可以通过改变电流的大小或线圈匝数的多少来控制其磁性的强弱.(1)电磁铁的磁性强弱跟电流的大小、线圈的匝数、有无铁芯有关.电流越大、线圈越多、有铁芯时,电磁铁的磁性越强.(2)电磁铁的磁性强弱用电磁铁吸引大头针的多少来反映,吸引的越多,磁性越强,这种方法是转换法.(3)滑动变阻器的作用:改变连入电路的电阻的长度,改变连入电路的电阻,进而改变电路中的电流.1.电磁铁的构造.2.电磁铁的应用.3.怎样使电磁铁磁性增强.教学至此,敬请使用学案当堂训练部分.第2课时电磁继电器1.知识与技能了解电磁继电器和扬声器的结构和工作原理.初步认识物理知识的实际应用.2.过程和方法通过阅读说明书!知道如何使用电磁继电器.3.情感、态度与价值观通过了解物理知识的实际应用!提高学习物理知识的兴趣.电磁继电器的构造及原理预习导学教师用课件展示大型起重机图片,学生看课本131页说出电磁继电器的构造及各部件的作用.合作探究电磁继电器的分为控制电路和工作电路!其工作的原理是什么?教师点拨1.作用:继电器是利用低电压、弱电流电路的通断,来间接地控制高电压、强电流电路的装置.电磁继电器就是利用电磁铁来控制工作电路的一种开关.2.结构图:3.实质:实质上是一个利用电磁铁的开关.4.工作原理:当较小的电流经过接线柱D、E流入线圈时,电磁铁把衔铁吸下,使B、C两个接线柱所连的触点接通,较大的电流就可以通过B、C带动机器工作了.工人师傅的按钮只控制电磁铁电流的通断,而高电压、强电流电路的通断则由B、C两个触点间的电路控制,这样人们就可以安全方便地操纵大型机械了.5.教师用动画来展示电磁继电器.电磁继电器的应用预习导学学生根据图片回忆生活情景,完成大屏幕上的问题:1.电磁继电器的电磁铁连接在控制电路...
