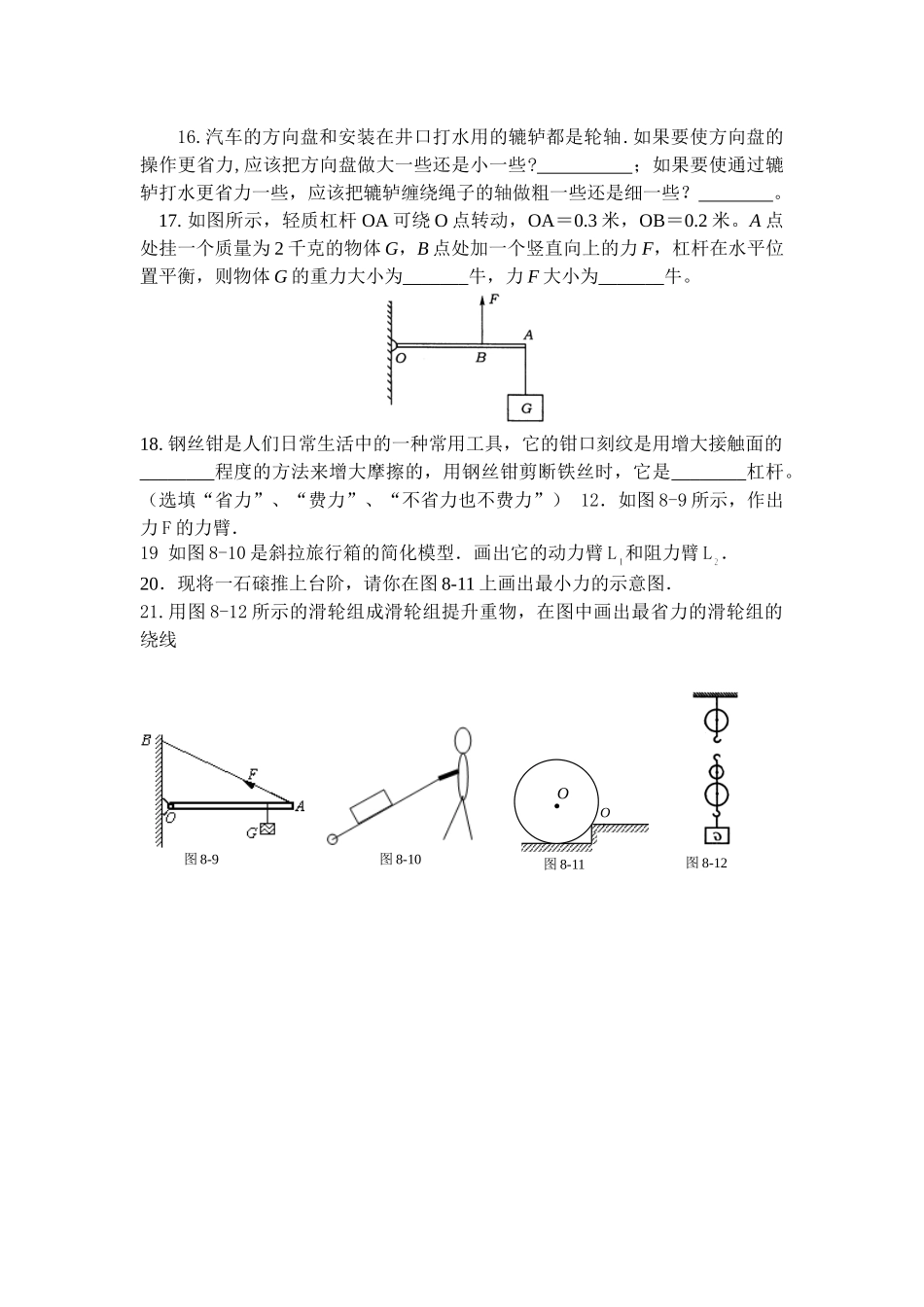

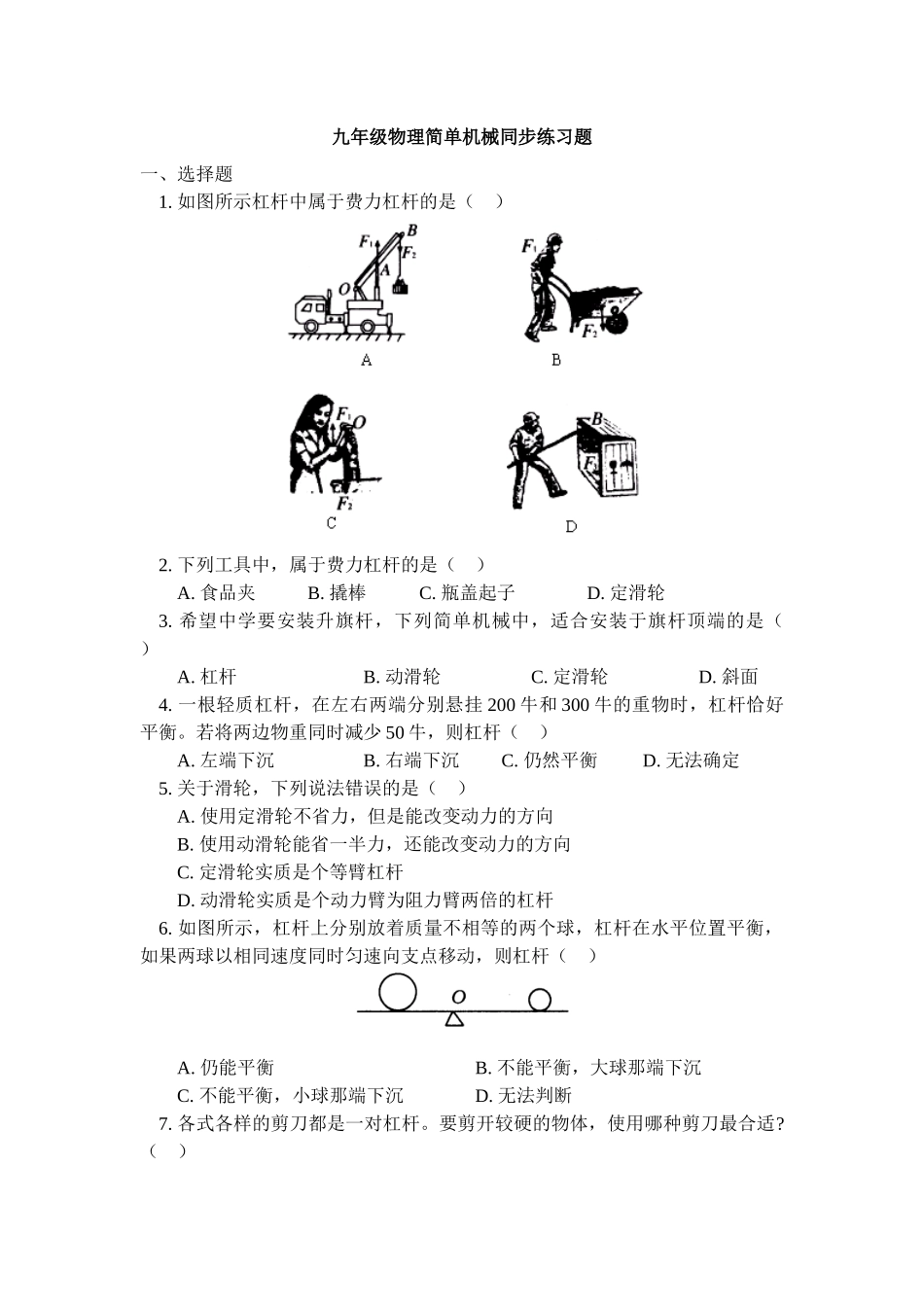

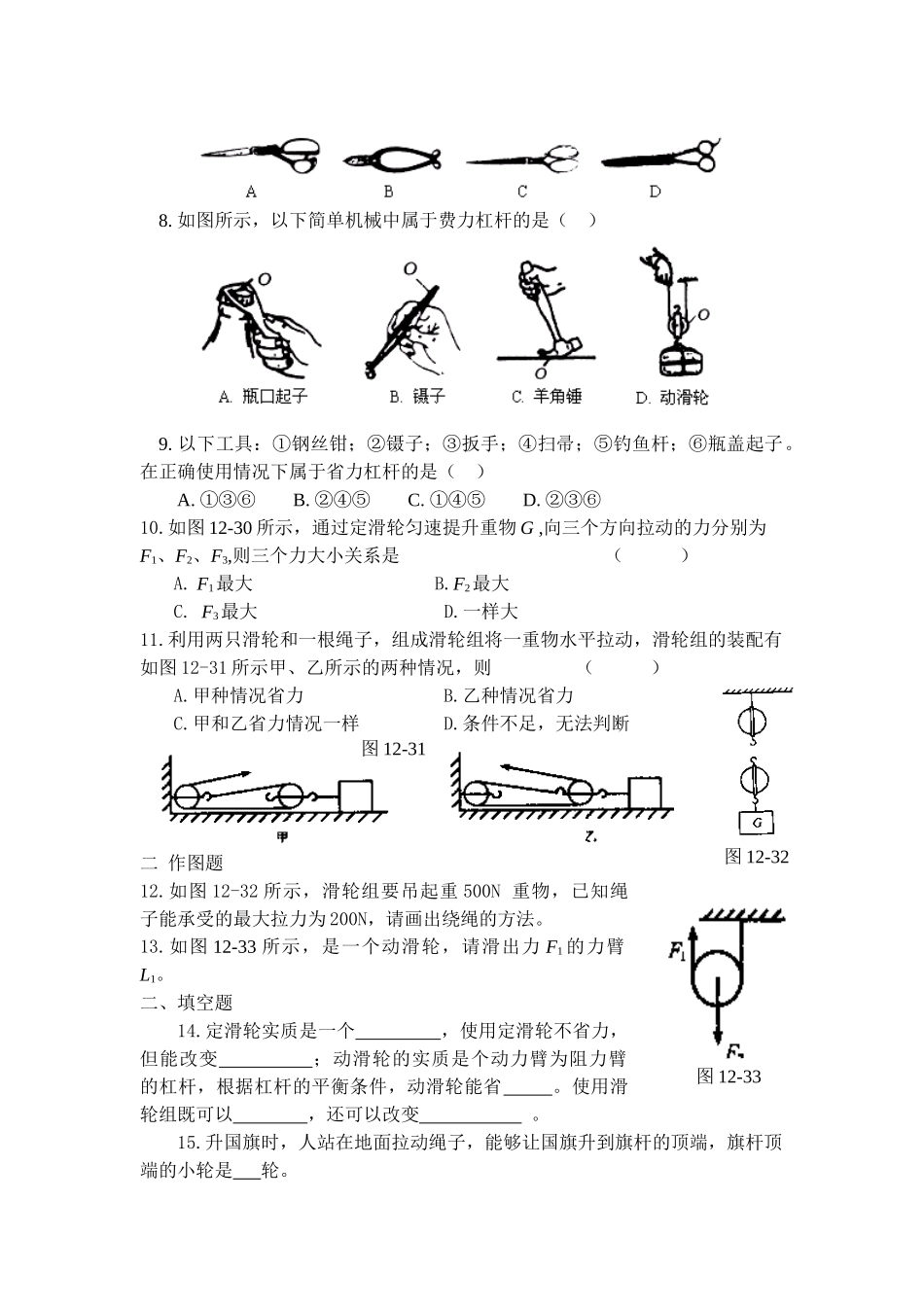

九年级物理简单机械同步练习题一、选择题1.如图所示杠杆中属于费力杠杆的是（）2.下列工具中，属于费力杠杆的是（）A.食品夹B.撬棒C.瓶盖起子D.定滑轮3.希望中学要安装升旗杆，下列简单机械中，适合安装于旗杆顶端的是（）A.杠杆B.动滑轮C.定滑轮D.斜面4.一根轻质杠杆，在左右两端分别悬挂200牛和300牛的重物时，杠杆恰好平衡。若将两边物重同时减少50牛，则杠杆（）A.左端下沉B.右端下沉C.仍然平衡D.无法确定5.关于滑轮，下列说法错误的是（）A.使用定滑轮不省力，但是能改变动力的方向B.使用动滑轮能省一半力，还能改变动力的方向C.定滑轮实质是个等臂杠杆D.动滑轮实质是个动力臂为阻力臂两倍的杠杆6.如图所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，如果两球以相同速度同时匀速向支点移动，则杠杆（）A.仍能平衡B.不能平衡，大球那端下沉C.不能平衡，小球那端下沉D.无法判断7.各式各样的剪刀都是一对杠杆。要剪开较硬的物体，使用哪种剪刀最合适?（）8.如图所示，以下简单机械中属于费力杠杆的是（）9.以下工具：①钢丝钳；②镊子；③扳手；④扫帚；⑤钓鱼杆；⑥瓶盖起子。在正确使用情况下属于省力杠杆的是（）A.①③⑥B.②④⑤C.①④⑤D.②③⑥10.如图12-30所示，通过定滑轮匀速提升重物G,向三个方向拉动的力分别为F1、F2、F3,则三个力大小关系是（）A.F1最大B.F2最大C.F3最大D.一样大11.利用两只滑轮和一根绳子，组成滑轮组将一重物水平拉动，滑轮组的装配有如图12-31所示甲、乙所示的两种情况，则（）A.甲种情况省力B.乙种情况省力C.甲和乙省力情况一样D.条件不足，无法判断二作图题12.如图12-32所示，滑轮组要吊起重500N重物，已知绳子能承受的最大拉力为200N，请画出绕绳的方法。13.如图12-33所示，是一个动滑轮，请滑出力F1的力臂L1。二、填空题14.定滑轮实质是一个，使用定滑轮不省力，但能改变；动滑轮的实质是个动力臂为阻力臂的杠杆，根据杠杆的平衡条件，动滑轮能省。使用滑轮组既可以，还可以改变。15.升国旗时，人站在地面拉动绳子，能够让国旗升到旗杆的顶端，旗杆顶端的小轮是轮。图12-33图12-31图12-3216.汽车的方向盘和安装在井口打水用的辘轳都是轮轴.如果要使方向盘的操作更省力,应该把方向盘做大一些还是小一些?；如果要使通过辘轳打水更省力一些，应该把辘轳缠绕绳子的轴做粗一些还是细一些？。17.如图所示，轻质杠杆OA可绕O点转动，OA＝0.3米，OB＝0.2米。A点处挂一个质量为2千克的物体G，B点处加一个竖直向上的力F，杠杆在水平位置平衡，则物体G的重力大小为_______牛，力F大小为_______牛。18.钢丝钳是人们日常生活中的一种常用工具，它的钳口刻纹是用增大接触面的________程度的方法来增大摩擦的，用钢丝钳剪断铁丝时，它是________杠杆。（选填“省力”、“费力”、“不省力也不费力”）12．如图8-9所示，作出力F的力臂．19如图8-10是斜拉旅行箱的简化模型．画出它的动力臂L和阻力臂L．20．现将一石磙推上台阶，请你在图8-11上画出最小力的示意图．21.用图8-12所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线·O＇O图8-11图8-9图8-10图8-12三、实验题22.如图12-35所示，小明用弹簧测力计测出了砝码的重，然后对定滑轮进行了实验探究，并记录数据如下表，其中空格处是他疏忽记录的，你认为没有记录的数据估计为多大？试在表格中补充完整。步骤砝码重/N测力计读数/N砝码上升高度/cm手拉绳移动距离/cm111252240随后，他按如图12-36所示，探究了动滑轮工作特点，探究数据记录如下表，其中表格中有几个数据没有记录，你估计大约为多大？试在表格中补充完整。步骤砝码重/N测力计读数/N砝码上升高度/cm手拉绳移动距离/cm14220215023.在研究杠杆平衡条件的实验中，杠杆的位置如图所示，此时应调节杠杆左端的螺母使其向_____移动，或者调节杠杆右端的螺母使其向______移动，以使杠杆在水平位置平衡。图12-36图12-35
