串并联电路练习（计算题）1、如图8—38所示，R1为6Ω，电流表A1的示数为0
5A，电流表A2的示数为0
求：(1)电压表的示数为多少(2)R2的阻值为多少2、如图8—22所示，R1为10欧，R2为20欧，R3为30欧，电源电压恒定不变
（1）S1闭合、S2断开时，电流表的读数为0
3安，求电源的电压是多少
（2）当S1与S2均断开时，电流表的读数是多少，R1两端的电压是多少
（3）当S1与S2均闭合时，电流表的读数又是多少，通过R3的电流是多少
3、如图所示，电源电压为6V，R1=4Ω，R3=6Ω，电流表A1示数为4
求R2阻值和电流表A的示数
4、如图所示，R2=4Ω，电流表A示数为6A，电流表A1示数为4A
求电源电压和R1阻值

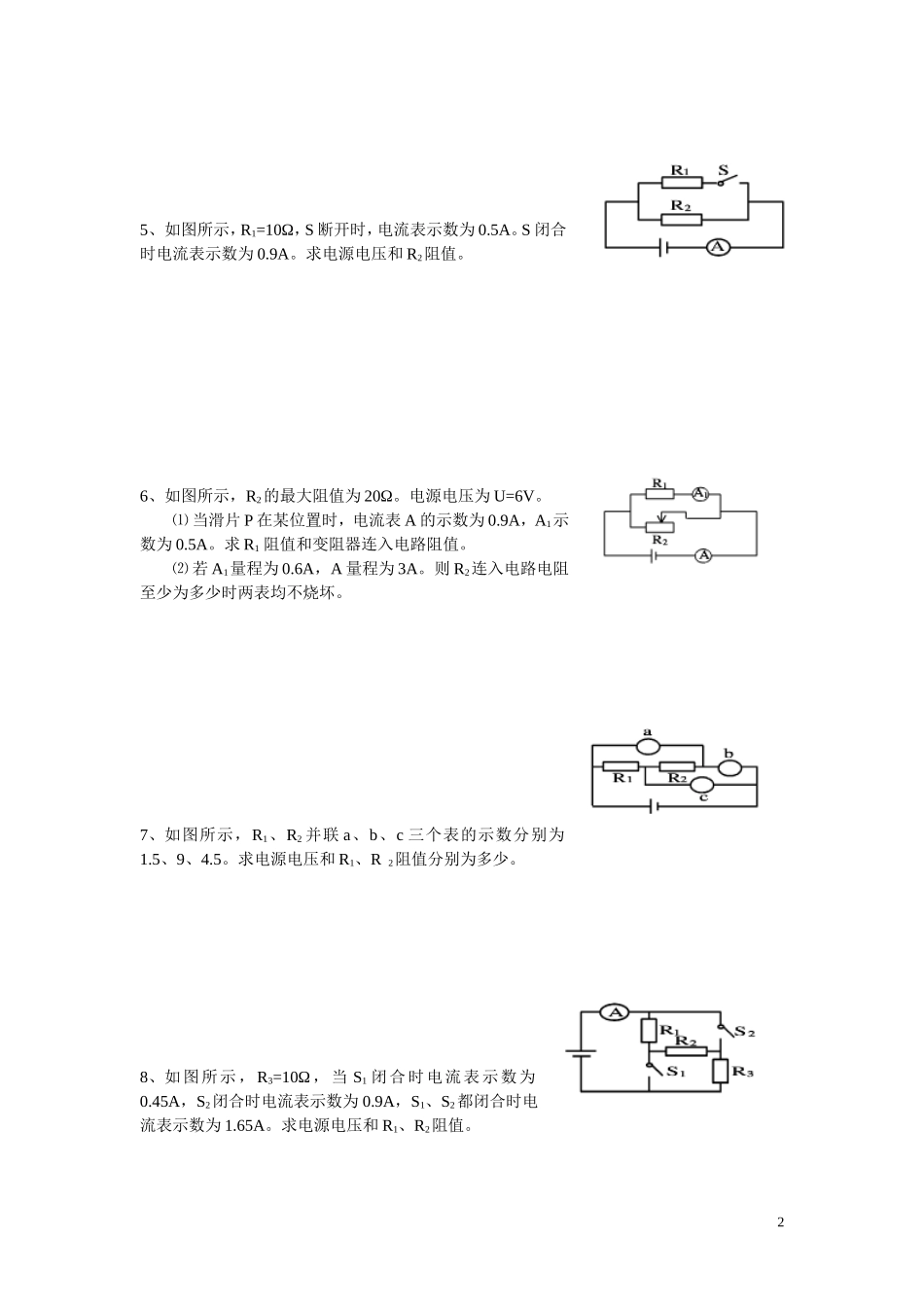

15、如图所示，R1=10Ω，S断开时，电流表示数为0
S闭合时电流表示数为0
求电源电压和R2阻值
6、如图所示，R2的最大阻值为20Ω
电源电压为U=6V
⑴当滑片P在某位置时，电流表A的示数为0
9A，A1示数为0
求R1阻值和变阻器连入电路阻值
⑵若A1量程为0
6A，A量程为3A
则R2连入电路电阻至少为多少时两表均不烧坏
7、如图所示，R1、R2并联a、b、c三个表的示数分别为1
求电源电压和R1、R2阻值分别为多少
8、如图所示，R3=10Ω，当S1闭合时电流表示数为0
45A，S2闭合时电流表示数为0
9A，S1、S2都闭合时电流表示数为1
求电源电压和R1、R2阻值
29、如图所示，R2=10Ω，S闭合时电流表示数为0
9A，S断开时，电流表示数变化了0
求R1和电源电压
10、如图所示电路中，电源电压为4V，R1=R3=8Ω，R2=4Ω
求电流表A1、A2、A3示数分别为多少
