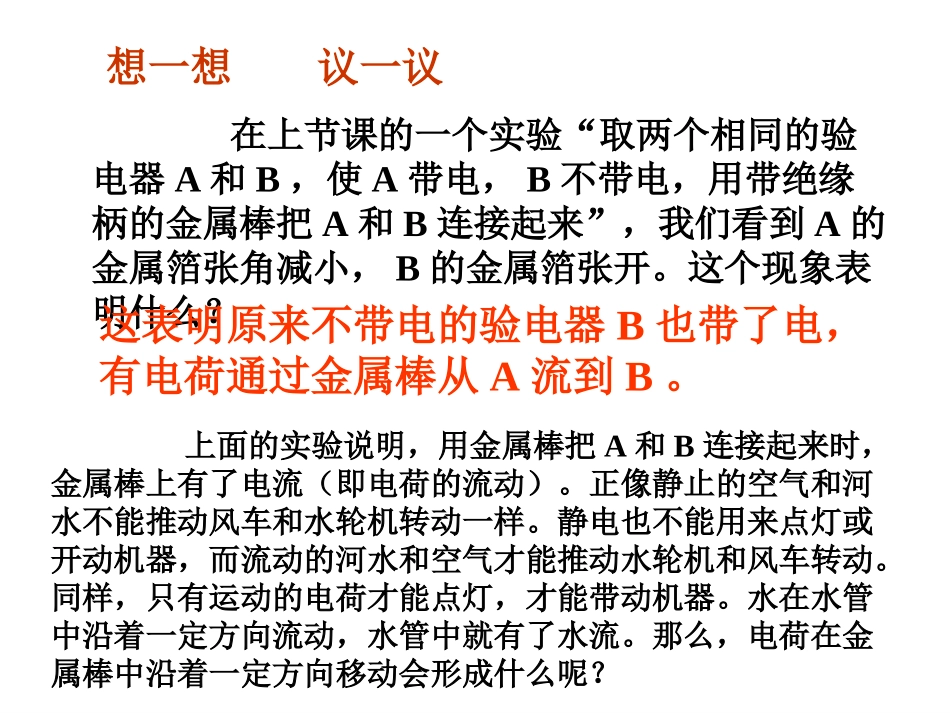

东方明珠夜景想一想议一议用毛皮摩擦过的橡胶棒接触验电器的金属球时，验电器的金属箔片有什么变化？为什么？这是因为跟毛皮摩擦过的橡胶棒多余了电子，带上了负电荷，当它接触验电器的金属球时，有一部分电荷从带电的橡胶棒通过金属球和金属杆转移到了验电器的两片金属箔片上，是两片金属箔片多余了电子而带上了负电荷，互相排斥而张开。以上事实说明了什么？表明金属球和金属杆中发生了电荷的定向移动。想一想议一议在上节课的一个实验“取两个相同的验电器A和B，使A带电，B不带电，用带绝缘柄的金属棒把A和B连接起来”，我们看到A的金属箔张角减小，B的金属箔张开。这个现象表明什么？这表明原来不带电的验电器B也带了电，有电荷通过金属棒从A流到B。上面的实验说明，用金属棒把A和B连接起来时，金属棒上有了电流（即电荷的流动）。正像静止的空气和河水不能推动风车和水轮机转动一样。静电也不能用来点灯或开动机器，而流动的河水和空气才能推动水轮机和风车转动。同样，只有运动的电荷才能点灯，才能带动机器。水在水管中沿着一定方向流动，水管中就有了水流。那么，电荷在金属棒中沿着一定方向移动会形成什么呢？我们把从实验室借用小灯泡、干电池、开关、导线组成电流的路径，设法使小灯泡发光。（实验中注意，任何情况下都不能把电池的两端直接连在一起。）实验结论：灯泡亮了，说明有电流流过灯泡。如果取掉干电池，小灯泡又不亮了。我们知道，导线、灯泡和灯丝都是金属做的，金属里有大量可以自由移动的电子，平时它们运动的方向杂乱无章，可是接上电池之后，它们就受到了推动力，出现了定向移动，于是形成了电流。小灯泡持续发光，表示有持续电流通过灯泡的灯丝，而这个持续电流正是干电池提供的。可见要得到持续电流，首先必须得有向电池这样的装置。(1).有电源.能够提供持续电流的装置叫电源.有电池了,是否一定有持续电流呢?把小灯泡与干电池连接起来,闭合开关,小灯泡就持续发光,断开开关,小灯泡就熄灭了.(2).电路必须是通路.2.持续电流的条件3、电流的方向上边已知，电荷的定向移动形成电流。而电荷有正电荷、负电荷，发生定向移动的究竟是正电荷还是负电荷呢？实际上，电路中有电流时，发生定向移动的可能是正电荷，也可能是负电荷，还可能是正、负电荷同时向相反方向移动。在19世纪初，物理学家刚刚开始研究电流时，并不清楚在各种情况下究竟是什么电荷在移动，于是物理学规定：把正电荷定向移动的方向规定为电流方向。电流:电荷的定向移动形成电流物理学中把正电荷定向移动方向规定为电流方向.在电源外部电流是从正极经过用电器流向负极。电流方向（正电荷移动方向）电子方向（负电荷移动方向）（与电子移动方向相反）小资料半导体二极管二极管二极管具有具有单向导电性。单向导电性。电流只能从他的一段流向电流只能从他的一段流向另一端，不能反向流动。有一种二极管，电流流过的另一端，不能反向流动。有一种二极管，电流流过的时候能够发光，叫做发光二极管。电视机、收录机等时候能够发光，叫做发光二极管。电视机、收录机等许多家用电器上的指示灯都是发光二极管，有些城市许多家用电器上的指示灯都是发光二极管，有些城市道路上的红绿灯用的也是发光二极管。道路上的红绿灯用的也是发光二极管。4、电路电路是由______、______、______、______组成的。电源用电器开关导线电源：能够持续向用电器提供电能的装置用电器：利用电能工作，是消耗电能的装置。开关：控制用电器工作的元件。导线：把上述器件连接起来。输送电能如:干电池蓄电池发电机等（1）、通路：电路连接后，处处连通的电路叫通路。5、电路的三种状态（2）、开路：当开关未闭合，或电线断裂致使线路在某处断开的电路，叫做开路。又叫断路（??（3）、短路：直接用导线把电源或用电器两端连接起来。如何把上述电路的连接情况表示出来呢？画起来太复杂、有些复杂的电路图根本无法表示。怎么办呢?元件符号+灯泡干电池开关AV电流表电压表变阻器电动机M电阻电路图电路中的器件用统一规定的符号表示。这种用符号表示电路连接情况的图，叫做电路图。画电路图要求：（1）从电源的正极按电流流通的路径...
