第二十一章第1节《现代顺风耳——电话》课件（21张）VIP免费

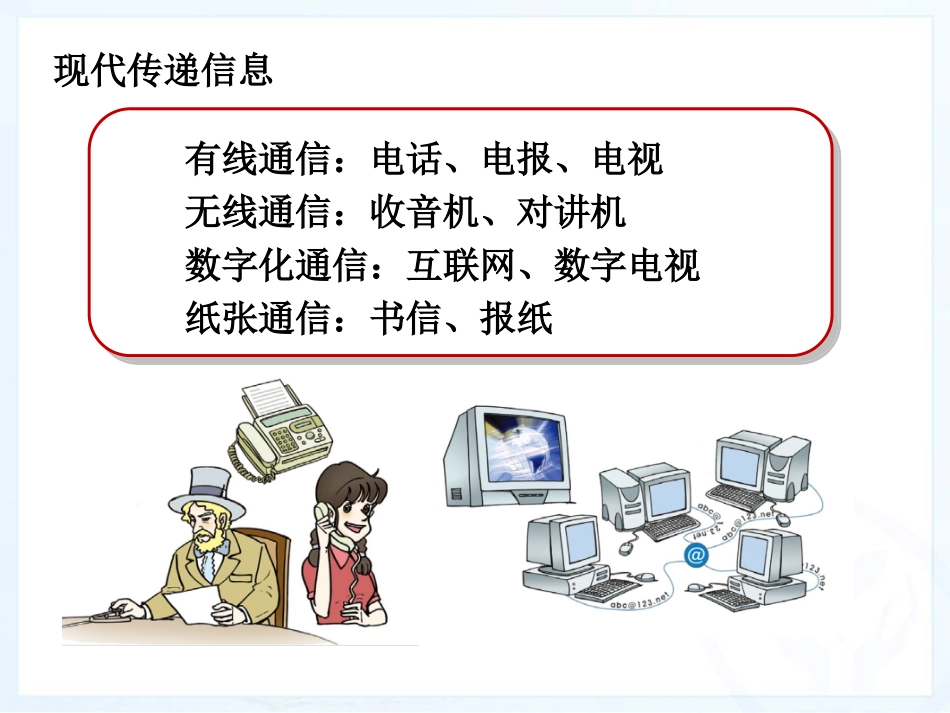

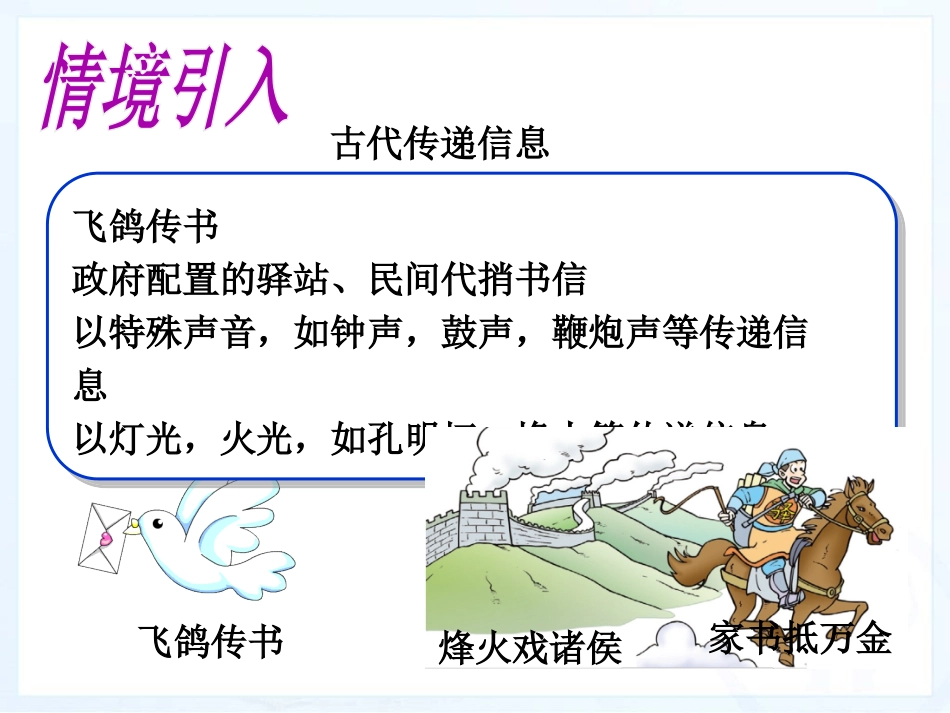

古代传递信息飞鸽传书政府配置的驿站、民间代捎书信以特殊声音，如钟声，鼓声，鞭炮声等传递信息以灯光，火光，如孔明灯，烽火等传递信息飞鸽传书政府配置的驿站、民间代捎书信以特殊声音，如钟声，鼓声，鞭炮声等传递信息以灯光，火光，如孔明灯，烽火等传递信息飞鸽传书家书抵万金烽火戏诸侯现代传递信息有线通信：电话、电报、电视无线通信：收音机、对讲机数字化通信：互联网、数字电视纸张通信：书信、报纸有线通信：电话、电报、电视无线通信：收音机、对讲机数字化通信：互联网、数字电视纸张通信：书信、报纸1876年贝尔发明了电话1892年，贝尔在纽约至芝加哥的电话开通仪式上一、电流把信息传到远方一、电流把信息传到远方1876年贝尔发明了电话1892年纽约芝加哥的电话线路开通。电话发明人贝尔第一个试音：“喂，芝加哥”，这一历史性声音被记录下来。1882年，磁性壁挂电话美军在越南战争时使用的移动电话1969年，可视电话电话的组成及作用将声信号转化成电信号将电信号转化为声信号话筒：听筒：1、最简单的电话的组成：话筒、听筒说明：1.同一台电话中，话筒与听筒是并联的，话筒与对方的听筒是串联的，对方的听筒与自己的话筒是串联的。2.电话线里传导的是电流，而不是声音。2.电话的工作原理：话筒把声信号变成变化的电流，电流沿着导线把信息传到远方，即：声音话筒→变化的电流听筒→声音（一）话筒1、话筒结构：话筒里有一个金属盒，里面装满碳粒，上面盖有一个膜片.2、话筒特点：碳粒之间的接触不紧密，整体的电阻随膜片的压紧程度而改变.3、当对着话筒讲话时，膜片时紧时松的压迫碳粒，它们的电阻随之变化，流过碳粒的电流就会相应改变，于是就形成了随声音变化的电流信号。4、声信号电信号（二）听筒•听筒内有一个磁铁，磁铁上绕有线圈，前面有一个薄铁膜片。由于磁铁的吸引，薄铁膜片有些弯向磁极，在电话接通时，听筒和对方话筒相当于串联在一个电路中，当从话筒传来按说话声音振动而强弱变化的电流时，磁铁对膜片的吸引力发生了强弱变化，使膜片振动起来，在空气中形成声波，就可以听到对方讲话了。•电信号声信号2．电话的工作原理女孩的话筒男孩的听筒电话的原理•说话时声带振动而发出声音→引起介质空气振动→空气振动而引起话筒内的碳粒忽松忽紧→导致电路中电阻忽大忽小→引起电路中电流忽大忽小→在另一段，磁铁对膜片的吸引力因电流变化而发生了强弱变化→引起听筒的膜片振动→在空气中形成声波→空气振动引起耳膜振动→听到说话人的声音.•工作原理：话筒把声信号变成变化的电流，电流沿着导线把信息传到远方，•在另一段，电流使听筒的膜片振动，携带信息的电流又变成了声音。女孩说话女孩说话话筒膜片振动话筒膜片振动炭盒电阻变化炭盒电阻变化回路电流变化回路电流变化磁性强弱变化磁性强弱变化听筒膜片振动听筒膜片振动男孩听到声音男孩听到声音3．电流把信息传到远方（1）需要多少条电话线？（2）怎样才能减少电话线的数量？想一想画一画甲乙二、电话交换机二、电话交换机1、将下面的５部话机中的任意２部电话都能互相通话，要架设多少对电话线？电话交换机（设在电信局里）发明电话交换机，提高线路效率电话交换机工作示意图2.电话交换机的交换方式有几种？两种，第一种是人工交换，是依靠话务员手工操作进行接线和拆线，利用人工接转电话，效率低，而且劳动强度大。第二种是电话自动交换，电话自动交换机可通过电磁继器进行接线，现代的程控电话机利用了电子计算机技术。1.电话交换机的作用：.（1）减少电话线的数量，提高线路的利用率。（2）便于通话时接通，通话完毕拆开。程控电话交换机和操作台3.电话交换机原理：一个地区的电话都接到了同一台交换机上，每部电话都编上号码（即电话号码）接到交换机上使用时，交欢机把需要通话的两部电话接通，通话完毕将线路断开。如果在一台交换机与另一台交换机之间连接上若干对电话线，则两个不同的交换机的用户也就能互相通话了。各式电话机1．模拟信号和数字信号电话信号分为模拟信号和数字信号两种。（1）模拟信号以电话信号为例：在话筒将声音转换成信号电流时，电流的频率、振幅变化的情况跟声...
