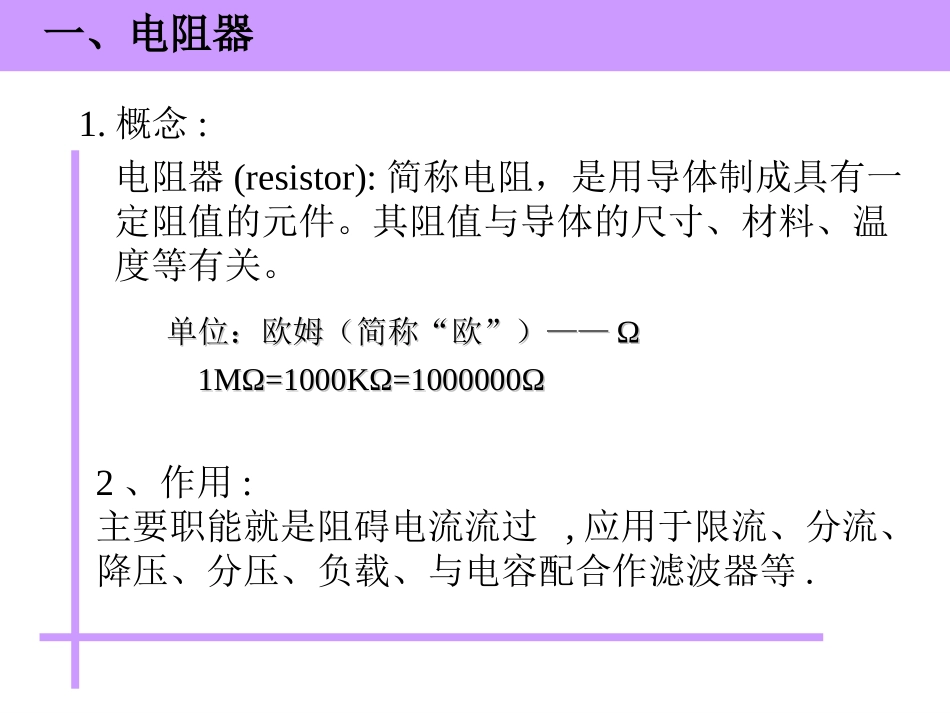

《电子控制技术》基本元器件的认识及电路图的识读选修《电子控制技术》温州市第七中学（艺术学校）陶光胤教学随笔分享QQ：2233305461.概念:电阻器(resistor):简称电阻，是用导体制成具有一定阻值的元件。其阻值与导体的尺寸、材料、温度等有关。一、电阻器2、作用:主要职能就是阻碍电流流过,应用于限流、分流、降压、分压、负载、与电容配合作滤波器等.单位：欧姆（简称“欧”）单位：欧姆（简称“欧”）————ΩΩ1MΩ=1000KΩ=1000000Ω1MΩ=1000KΩ=1000000Ω24/12/113①固定电阻：阻值不能调节的,③特殊电阻：敏感电阻，可用于传感器。②可调电阻器：阻值可以调节，也成电位器。一、电阻器3、分类按照电阻特性①固定电阻：阻值不能调节的,①固定电阻：阻值不能调节的,24/12/114（1）标称阻值：标称在电阻器上的电阻值称为标称值.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的.不是所有阻值的电阻器都存在.一、电阻器4、主要参数允许偏差：电阻真实值与标称值之间允许的误差值。电阻真实值与标称值之间允许的误差值。是指在正常大气压和额定温度下，电阻器长期连续工作，并能满足规定的性能要求时，所允许的最大功率。常见的有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、10W。（2）额定功率一、电阻器4、主要参数拓展：在一个5V电源的中间，单连一个0.25W电阻，如果要实现长期工作，其阻值不应小于多少？5.阻值和误差的标注方法:（（11）直标法）直标法——将电阻值、误差、功率等参数直接标注在电阻体上。将电阻值、误差、功率等参数直接标注在电阻体上。一、电阻器5.1kΩ5%5.1kΩJ5.1kΩ5%5.1kΩJ例如：5.阻值和误差的标注方法一、电阻器（（22）色标法）色标法5.阻值和误差的标注方法一、电阻器（（22）色标法）色标法思考：如何确定色环电阻的第一环？第一位离引脚边缘较近,最后一位也就是表示误差的那个色环与其相邻的色环间距较远.a.四环电阻:因表示误差的色环只有金色或银色,色环中的金色或银色环一定是第四环.b.五环电阻:(1)从阻值范围判断:因为一般电阻范围是0-20M,如果我们读出的阻值超过这个范围,或者不符合国家规定的标称阻值的，可能是第一环选错了，从另一边开始.(2)从误差环的颜色判断:表示误差的色环颜色有银、金、紫、蓝、绿、红、棕.如里靠近电阻器端头的色环不是误差颜色,则可确定为第一环.9二、电容器1.概念:电容器(capacitor):简称电容，由两个靠得很近的金属片（箔）组成，中间用绝缘材料（电介质）隔开。因此，直流电不能通过电容。2、作用:通交流、阻直流。电容器通常起滤波、旁路、耦合、蓄能等作用。单位：法拉（简称“法”）单位：法拉（简称“法”）————FF1F(1F(法法)=1000000μF)=1000000μF((微法微法))1μF(1μF(微法微法))=1000000pF(1000000pF(皮法皮法))3、分类“项目1”中提供的2类电容a.按介质不同分:空气介质、纸质、有机薄膜、瓷介质、云母、电解电容等.b.按结构:固定电容、半可变电容、可变电容.C.按安装方式:插件电容、贴片电容.二、电容器4.电容器电路符号ab极性电容无极性电容正极负极二、电容器5.电容参数：额定直流工作电压电容器的额定直流工作电压是指电容器在电路中能够长期可靠地工作而不被击穿的直流电压（又称耐压）。如果是交流电，需要考虑交流电的最大值（峰值。）二、电容器5.电容参数：标称容量（电容量）标称在电容器上的容量称为标称容量标称在电容器上的容量称为标称容量..单单位为法拉位为法拉(F).(F).常用单位常用单位::微法微法(μF)(μF)纳法纳法(nF)(nF)皮皮法法(pF).(pF).11法拉（法拉（FF））=1000=1000（毫发）（毫发）==10000001000000微法（微法（μFμF））1μF=10001μF=1000纳法纳法(nF)=(nF)=10000001000000皮法（皮法（pFpF））二、电容器6.电容量的标示方式a.a.直标法直标法::指在电容器的表面直接用数字或字母标注出标称容量指在电容器的表面直接用数字或字母标注出标称容量,,额定电压等参数额定电压等参数..如：“220pF600V”“47μF25VμF25V”b.b.““单位默认法单位默认法””常用的瓷介电容器体积比较小，一般只标出常用的瓷介电容器体积比较小，一般只标出1-41-4位数字。一...
