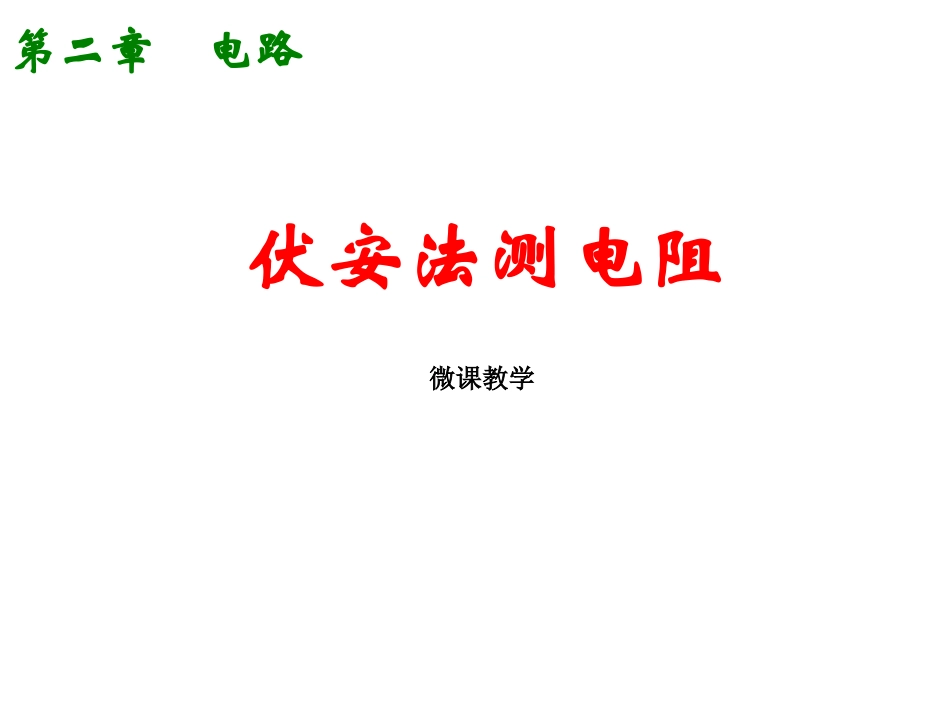

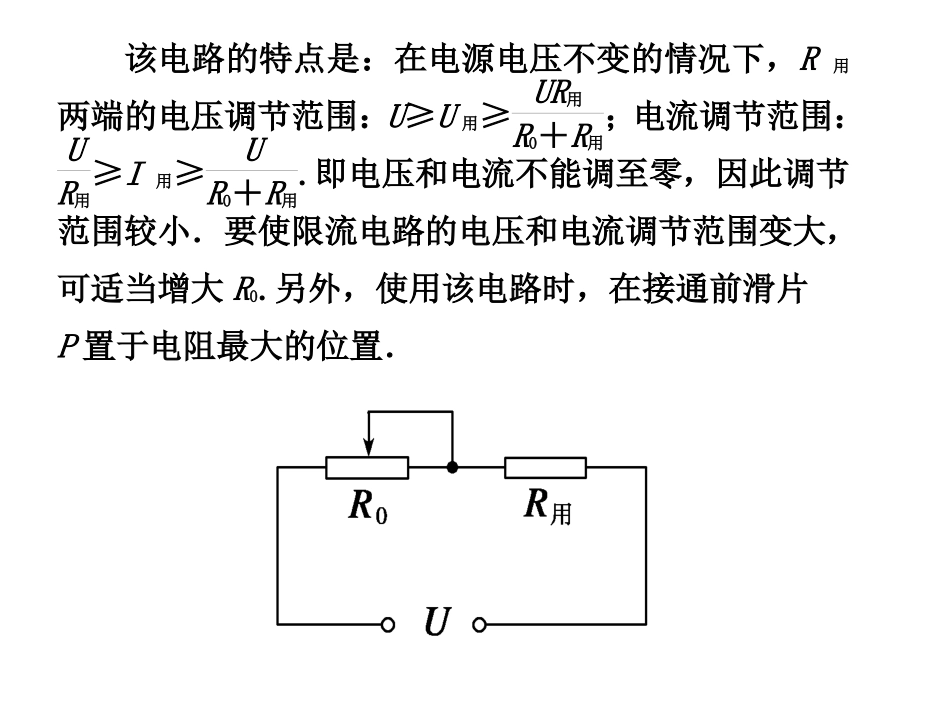

伏安法测电阻第二章电路微课教学一、限流和分压电路1.限流式ERRx图中变阻器起限流作用，求待测电阻Rx的电压可调范围EERRRxx~该电路的特点是：在电源电压不变的情况下，R用两端的电压调节范围：U≥U用≥UR用R0＋R用；电流调节范围：UR用≥I用≥UR0＋R用.即电压和电流不能调至零，因此调节范围较小．要使限流电路的电压和电流调节范围变大，可适当增大R0.另外，使用该电路时，在接通前滑片P置于电阻最大的位置．2.分压式图中变阻器起分压作用，求待测电阻Rx的电压可调范围:E~0ERxR实质上滑动变阻器的左边部分与R用并联后再与滑动变阻器的右边串联．注意滑动变阻器的两端都有电流流过，且电流不相同．该电路的特点是：在电源电压不变的情况下，R用两端的电压调节范围为U≥U用≥0，即电压可调到零，电压调节范围大．电流调节范围为ER用≥I用≥0.使用分压电路，当R0ARRR测AVR•适合测量大电阻，即R>>RA•误差原因：电流表的分压，分压越少，误差越小．,,RRVAVARRRRR即当该值为临界值;,VARRR若,VARRR若,VARRR若采用电流表内接法;采用电流表外接法;内外接法均可;2、伏安法测电阻电路选择例、用伏安法测量某电阻Rx的阻值,现有实验器材如下:A.待测电阻Rx：约55Ω，B.电流表A：量程0-3A（内阻0.1Ω）C.电压表V：量程0-15V（内阻4KΩ）确定电流表的内外接方式。例、如图所示电流表和电压表的读数分别为10V和0.1A,电压表内阻为500Ω,那么待测电阻R的测量值比真实值,测量值为,真实值为.小小100100ΩΩ125125ΩΩAVRcd例、一个未知电阻,无法估计其电阻值,某同学用伏安法测量此电阻,用如图(a)(b)两种电路各测一次,用(a)图所测数据为3.0V、3.0mA,用(b)图测得的数据是2.9V、4.0mA,由此可知,用图测得Rx的误差较小,测量值Rx=.（（aa））10001000ΩΩAVAVRxRx(a)(b)VARXabP例.指针P分别接触a和b,发现电压表示数无明显变化,电流表示数有明显变化,则P应接.b三、电表的选择与读数1.电表的选择实验中，电表的选择首先要估算电路中电流、电压的调节范围，依据电压、电流的调节范围选择电表．一般依据下列原则：(1)在不超过量程的前提下，选择小量程电表．(2)电表的读数一般不应小于量程的13.2.电表的读数方法最小分度是“1”的电表，测量误差出现在下一位，下一位按110估读，如最小刻度是1mA的电流表，测量误差出现在毫安的十分位上，估读到十分之几毫安．1、用伏安法测量一个电阻．器材有：待测电阻RX(约为15Ω);电流表(量程为25mA,内阻５０Ω）电压表（量程为３Ｖ，内阻５kΩ）电源（Ｅ＝４Ｖ，r=0)滑动变阻器Ｒ（最大值１00Ω，允许最大电流１Ａ）开关１个，导线若干，根据器材规格和实验要求连接实物图析：⑴∵RX＜R’∴采用电流表外接法RX
