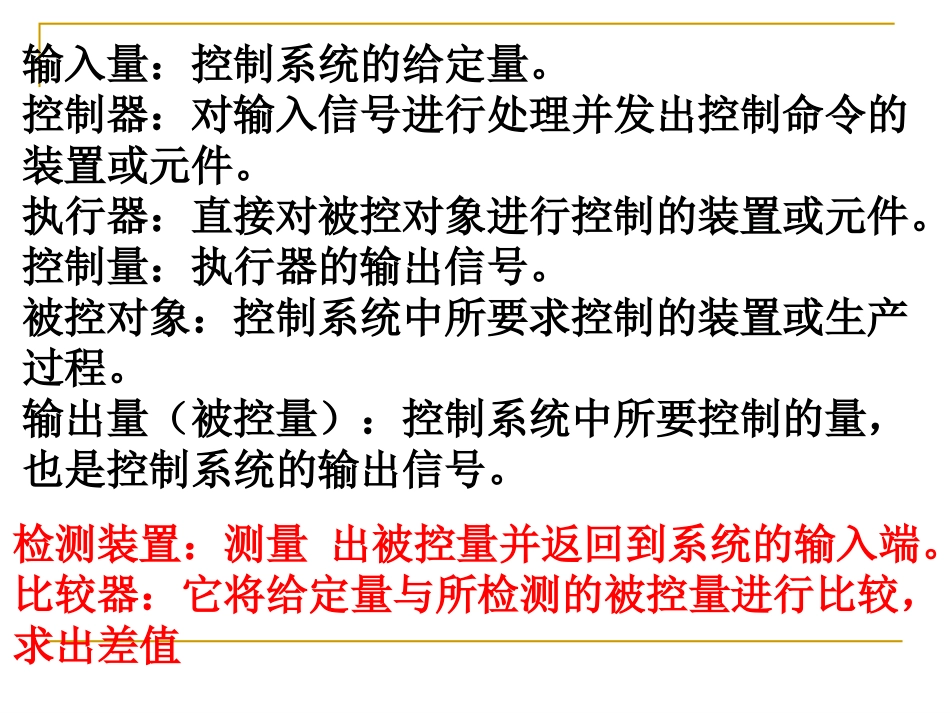

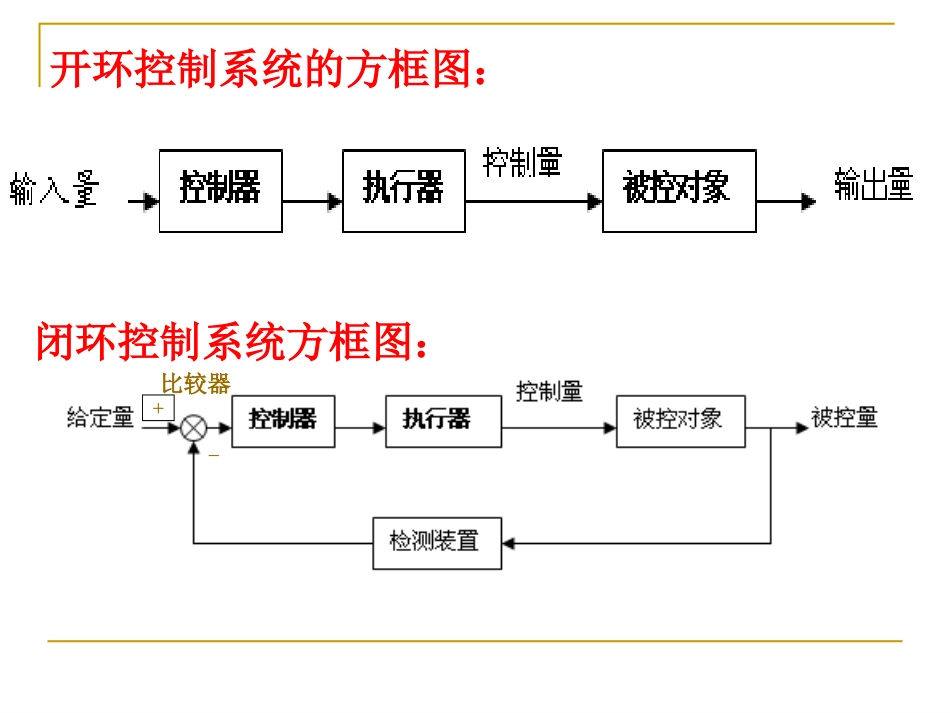

控制系统的工作过程与方式开环控制系统的方框图:闭环控制系统方框图:+比较器-输入量:控制系统的给定量。控制器:对输入信号进行处理并发出控制命令的装置或元件。执行器:直接对被控对象进行控制的装置或元件。控制量:执行器的输出信号。被控对象:控制系统中所要求控制的装置或生产过程。输出量(被控量):控制系统中所要控制的量,也是控制系统的输出信号。检测装置:测量出被控量并返回到系统的输入端。比较器:它将给定量与所检测的被控量进行比较,求出差值闭环控制系统与开环控制系统最大区别?开环控制系统闭环控制系统区别信号传递是单向的信号传递是闭合回路开环控制系统也可能有检测环节,它只能出现在输入端其它知识点控制三要素控制分类:手动与自动,按执行机构分干扰因素反馈控制系统方法:功能模拟法与黑箱方法控制系统解题方法1、读题找出零件2、判开/闭环控制系统(输入与输出能否比较)3、明目的(输出),找起因(输入)4、定控制对像(出输目的有直接关系)5、前后推再看题与图控制系统解题方法二1、读题找出零件2、根据信号传递过程写出工作过程3、根据工作过程进行填写控制系统方框图
