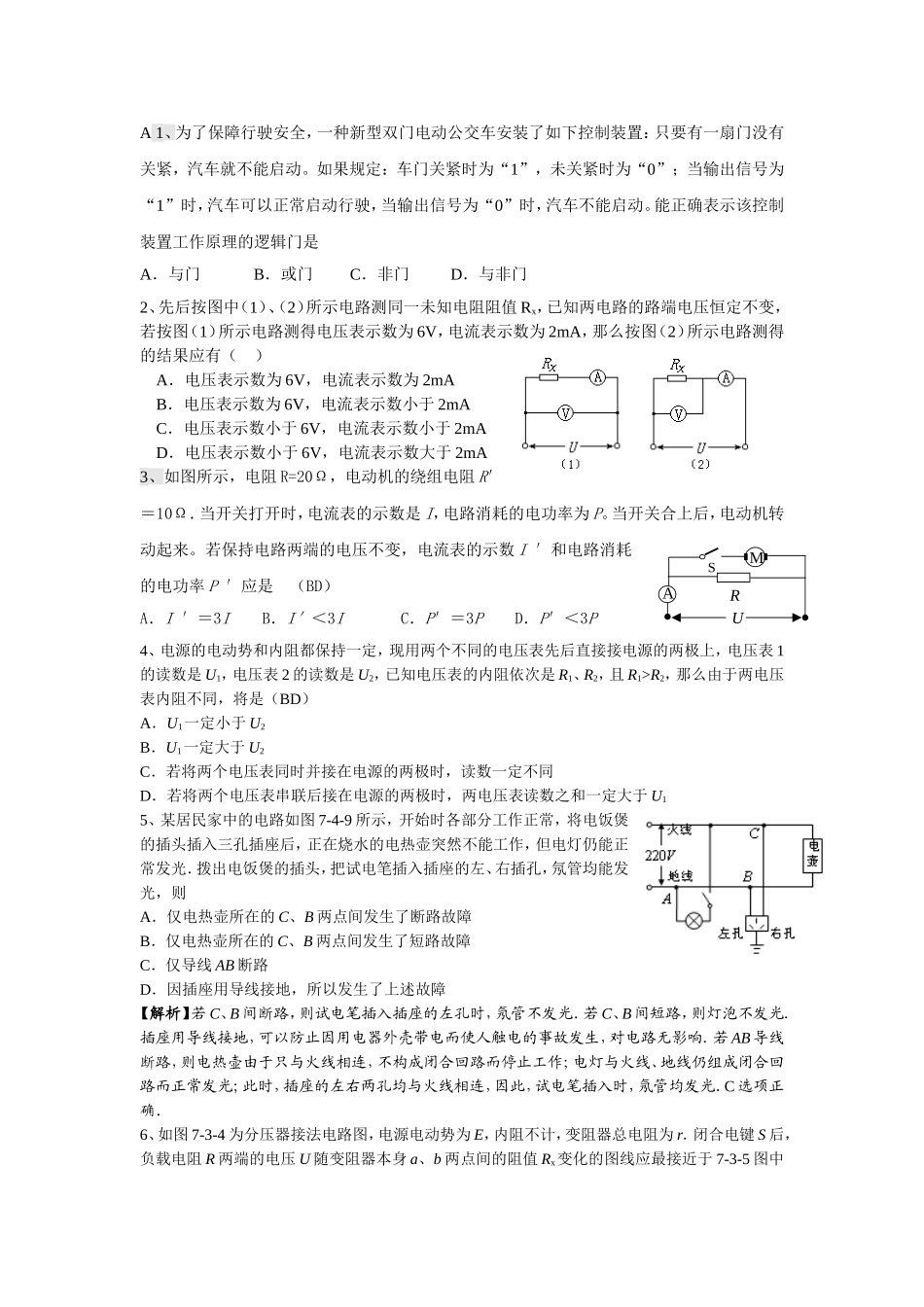

A1、为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。能正确表示该控制装置工作原理的逻辑门是A．与门B．或门C．非门D．与非门2、先后按图中（1）、（2）所示电路测同一未知电阻阻值Rx，已知两电路的路端电压恒定不变，若按图（1）所示电路测得电压表示数为6V，电流表示数为2mA，那么按图（2）所示电路测得的结果应有（）A．电压表示数为6V，电流表示数为2mAB．电压表示数为6V，电流表示数小于2mAC．电压表示数小于6V，电流表示数小于2mAD．电压表示数小于6V，电流表示数大于2mA3、如图所示，电阻R=20Ω，电动机的绕组电阻R′＝10Ω．当开关打开时，电流表的示数是I，电路消耗的电功率为P。当开关合上后，电动机转动起来。若保持电路两端的电压不变，电流表的示数I′和电路消耗的电功率P′应是（BD）A．I′＝3IB．I′＜3IC．P′＝3PD．P′＜3P4、电源的电动势和内阻都保持一定，现用两个不同的电压表先后直接接电源的两极上，电压表1的读数是U1，电压表2的读数是U2，已知电压表的内阻依次是R1、R2，且R1>R2，那么由于两电压表内阻不同，将是（BD）A．U1一定小于U2B．U1一定大于U2C．若将两个电压表同时并接在电源的两极时，读数一定不同D．若将两个电压表串联后接在电源的两极时，两电压表读数之和一定大于U15、某居民家中的电路如图7-4-9所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光．拨出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，则A．仅电热壶所在的C、B两点间发生了断路故障B．仅电热壶所在的C、B两点间发生了短路故障C．仅导线AB断路D．因插座用导线接地，所以发生了上述故障【解析】若C、B间断路，则试电笔插入插座的左孔时，氖管不发光．若C、B间短路，则灯泡不发光．插座用导线接地，可以防止因用电器外壳带电而使人触电的事故发生，对电路无影响．若AB导线断路，则电热壶由于只与火线相连，不构成闭合回路而停止工作；电灯与火线、地线仍组成闭合回路而正常发光；此时，插座的左右两孔均与火线相连，因此，试电笔插入时，氖管均发光．C选项正确．6、如图7-3-4为分压器接法电路图，电源电动势为E，内阻不计，变阻器总电阻为r．闭合电键S后，负载电阻R两端的电压U随变阻器本身a、b两点间的阻值Rx变化的图线应最接近于7-3-5图中UARSM的哪条实线A．①B.．②C．③D．④【解析】当Rx增大时，左半部分总电阻增大，右半部分电阻减小，所以R两端的电压U应增大，排除④；如果没有并联R，电压均匀增大，图线将是②；实际上并联了R，对应于同一个Rx值，左半部分分得的电压将比原来小了，所以③正确，选C．C．L4变亮，L2、L3变暗D．L3、L4变亮，L2变暗7、如图所示电路中，电源电动势为E、内阻为r，电阻R2、R3为定值电阻，R1为滑动变阻器，A、B为电容器的两个极板。当滑动变阻器R1处于某位置时，A、B两板间的带电油滴静止不动。则下列说法中正确的是(BC)A．仅把R1的触头向右滑动时，电流表读数减小，油滴向下运动B．仅把R1的触头向右滑动时，电流表读数减小，油滴向上运动C．仅把两极板A、B间距离增大，油滴向下运动，电流表读数不变D．仅把两极板A、B间相对面积减小，油滴向下运动，电流表读数不变8、在如图所示的电路中，圈①、②处可以接小灯泡、电压表（为理想电表）。电源电动势ε、内阻r保持不变，定值电阻R1=R2=R3=R4=r，小灯电阻RL=r，下列说法中正确的是（ACD）A．要使电源总功率较大，则应该①接电压表，②接小灯泡B．要使电源输出功率较大，则应该①接小灯泡，②接电压表C．要使路端电压较大，则应该①接小灯泡，②接电压表D．要使闭合电路中电源效率较高，则应该①接小灯泡，②接电压表9．实验桌上放着晶体二极管、电阻、电容各一只；性能均正常，外形十分相似．现将多用电表转换开关拨到R×1000档，分别测它们的正反电阻加以鉴别．测甲元件时，R正=R反=0.5kΩ；测乙元件时，R正=0.5kΩ，R反=l00...
