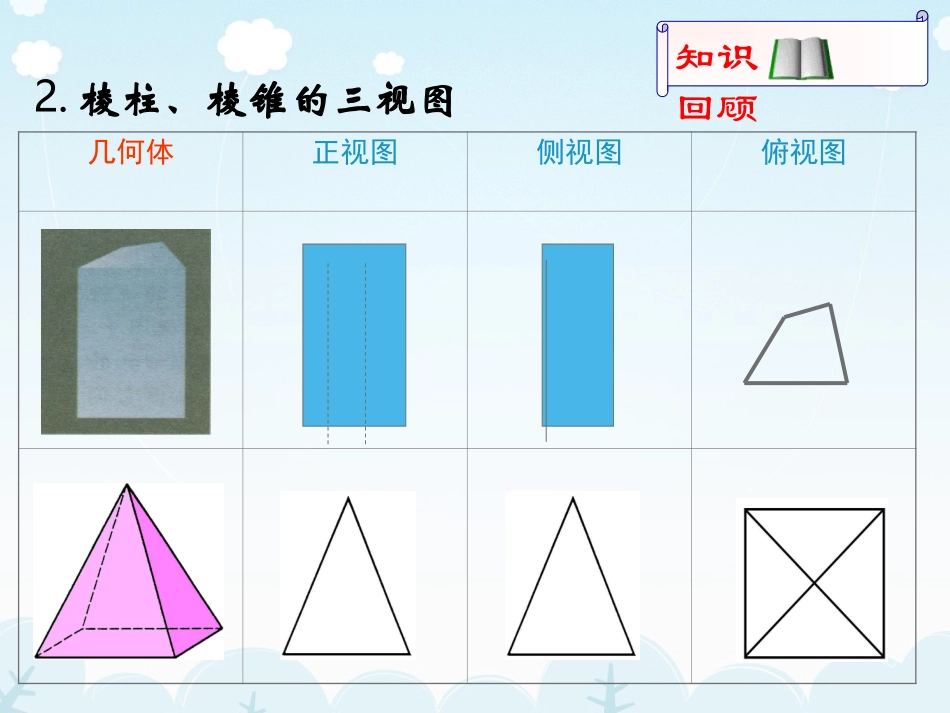

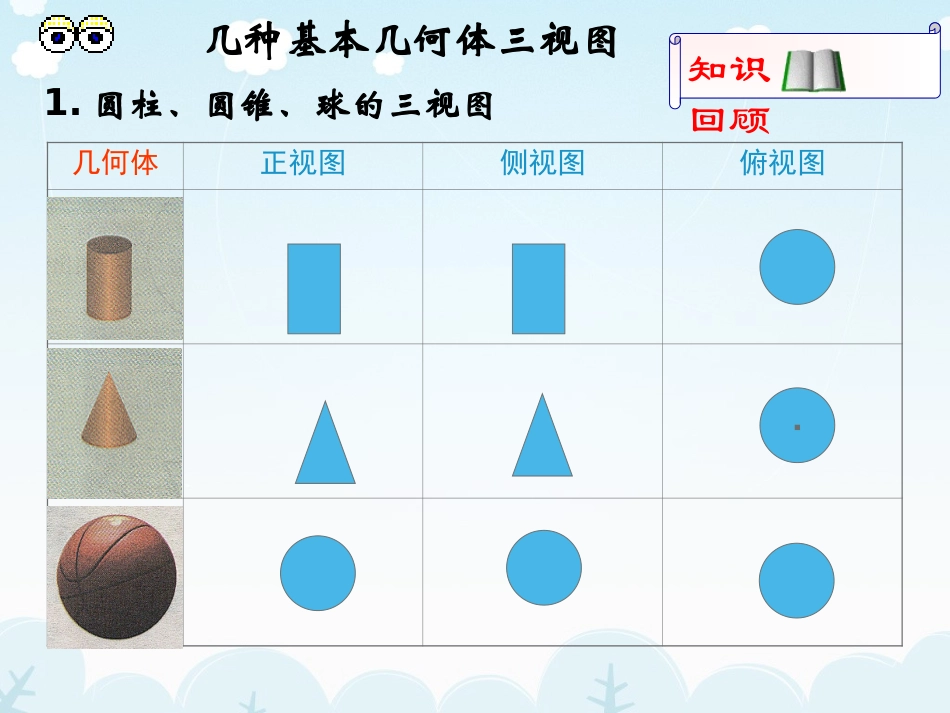

1.圆柱、圆锥、球的三视图几何体正视图侧视图俯视图知识回顾·几种基本几何体三视图2.棱柱、棱锥的三视图几何体正视图侧视图俯视图知识回顾问题提出1.把一本书正面放置，其视觉效果是一个矩形；把一本书水平放置，其视觉效果还是一个矩形吗？这涉及水平放置的平面图形的画法问题.2.对于柱体、锥体、台体及简单的组合体，在平面上应怎样作图才具有强烈的立体感？这涉及空间几何体的直观图的画法问题.ABCDA1A1A1B1B1B1C1C1C1D1D1E1ABCABCDE你会画下列几何体的直观图吗？思考1:把一个矩形水平放置，从适当的角度观察，给人以平行四边形的感觉，如图.比较两图，其中哪些线段之间的位置关系、数量关系发生了变化？哪些没有发生变化？思考2:把一个直角梯形水平放置得其直观图如下，比较两图，其中哪些线段之间的位置关系、数量关系发生了变化？哪些没有发生变化？思考3:画一个水平放置的平面图形的直观图，关键是确定直观图中各顶点的位置，我们可以借助平面坐标系解决这个问题.那么在画水平放置的直角梯形的直观图时应如何操作？x′y′C′ABCDxyA′B′D′上述画水平放置的平面图形的直观图的方法叫做斜二测画法斜二测画法的步骤：（1）在已知图形中取互相垂直的x轴和y轴，两轴相交于O点．画直观图时，把它们画成对应的x′轴、y′轴，使，它们确定的平面表示水平平面。（2）已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段．（3）已知图形中平行于x轴的线段，在直观图中保持原长度不变；平行于y轴的线段，长度为原来的一半．xOy=45135或小结：“横同，竖半，”045ABCDEF例１．用斜二测画法画水平放置的六边形的直观图(1)在六边形ABCDEF中，取AD所在的直线为X轴，对称轴MN所在直线为Y轴，两轴交于点O．画对应的轴，两轴相交于点，使'',XY'O''45XOYMNOyxO'x'y注意：(1)建系时要尽量考虑图形的对称性(2)画水平放置平面图形的关键是确定多边形顶点的位置．OxyABCDEFMNABCDEFMNOyx，在轴上取(2)以'O为中心，在上取'x''ADADy''12MNMN'''BCx'N以点为中心，画BC轴，并等于'M，再以为中心，画'''EFxEF轴，并等于注意：水平放置的线段长不变，铅垂放置的线段长变为原来的一半．OxyABCDEFMNABCDEFMNOyx并擦去辅助线x’轴和y’轴，便获得正六边形ABCDEF水平放置的直观图''''''ABCDEF(3)连接'''''''',,,,ABCDEFFA关于水平放置的圆的直观图的画法，常用正等测画法．在实际画水平放置的圆的直观图时，通常使用椭圆模版．例2．用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图联想水平放置的平面图形的画法，并注意到高的处理(2)MNPQ画底面.以O为中心,在x轴上取线段MN,使MN=cm;在轴上取线段PQ,使PQ=cm;分别过点和作y轴的平行线,过点和作x轴的平行线,设它们的交点分别为A,B,C,D,四边形ABCD就是长方形的底面ABCDxyZOxyZOABCDMNPQ41.5,.xOz190画轴.画x轴,y轴,z轴,三轴交于点O,使xOy=45xyZOABCD3画侧棱.过A,B,C,D,各点分别作z轴的平行线,并在这些平行线上分别截取2cm长的线段AA,BB,CC,DD.MNPQ,4成图.顺次连接A,B,C,D,并加以整理(去掉辅助线,将被遮挡住的部分改为虚线)就可得到长方体的直观图.ABCDACDBABCD例3．已知几何体的三视图，用斜二测画法画出它的直观图·····OOOO正视图侧视图俯视图由三视图可知：该几何体是怎么的一个组合体？如何画出一个圆柱的直观图？如何画出一个圆锥的直观图？思考三视图与直观图有何关系？xyOOxyZ·理论迁移1.如图，一个平面图形的水平放置的斜二测直观图是一个等腰梯形，它的底角为45°，两腰和上底边长均为1，求这个平面图形的面积.ABCDABCD22S2、如图为水平放置的正方形ABCO，它在直角坐标系xOy中点B的坐标为（2,2），则在用斜二测画法画出的正方形的直观图中，顶点B‘到x’轴的距离为（）223、如图ΔA‘B‘C’是水平放置的ΔABC的直观图，则在ΔABC的三边及中线AD中，最长的线段是（）AC4、右图是ΔABC利用斜二测画法得到的水平放置的直观图ΔA‘B‘C’，其中A‘B’∥y...
