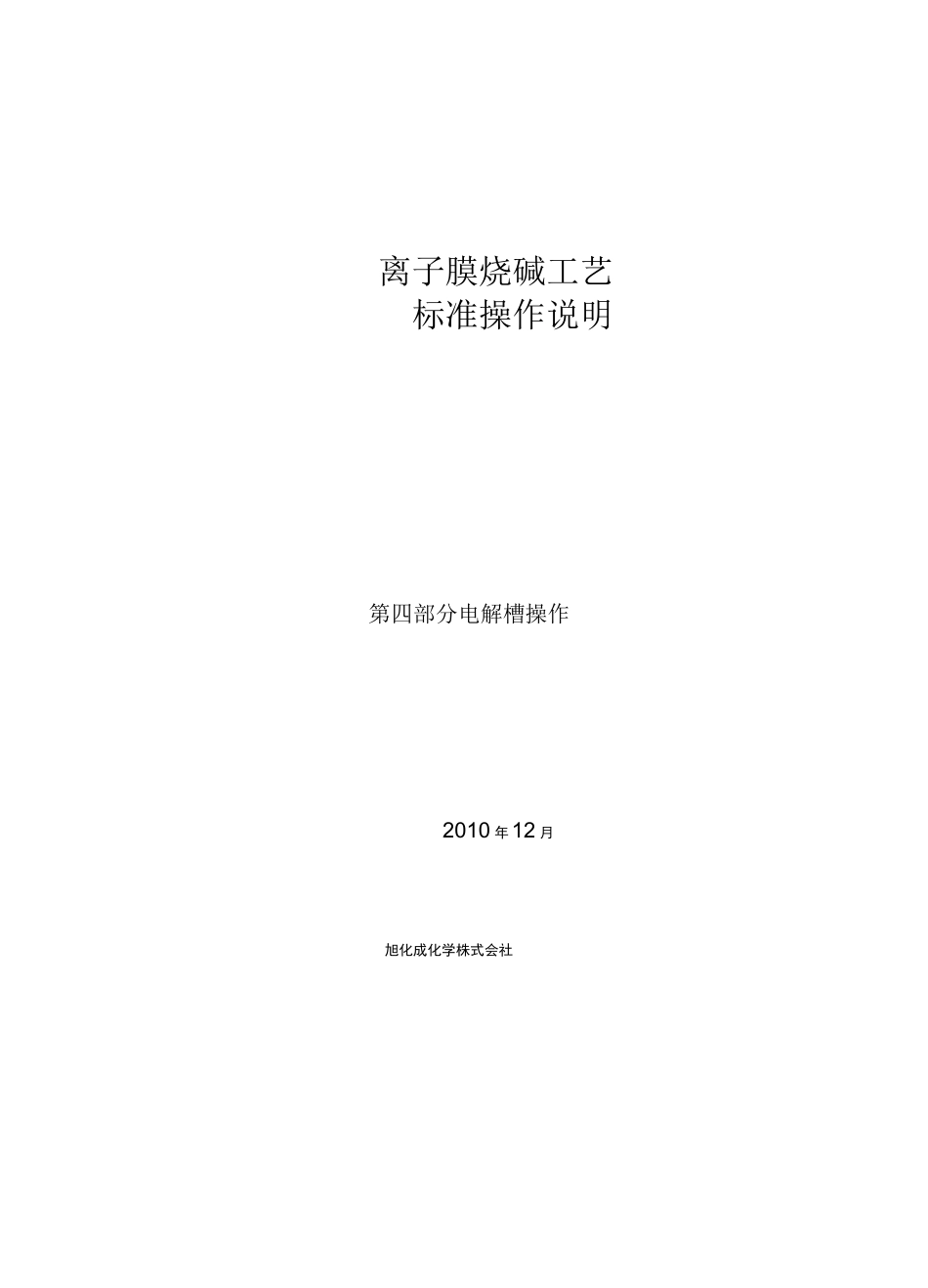

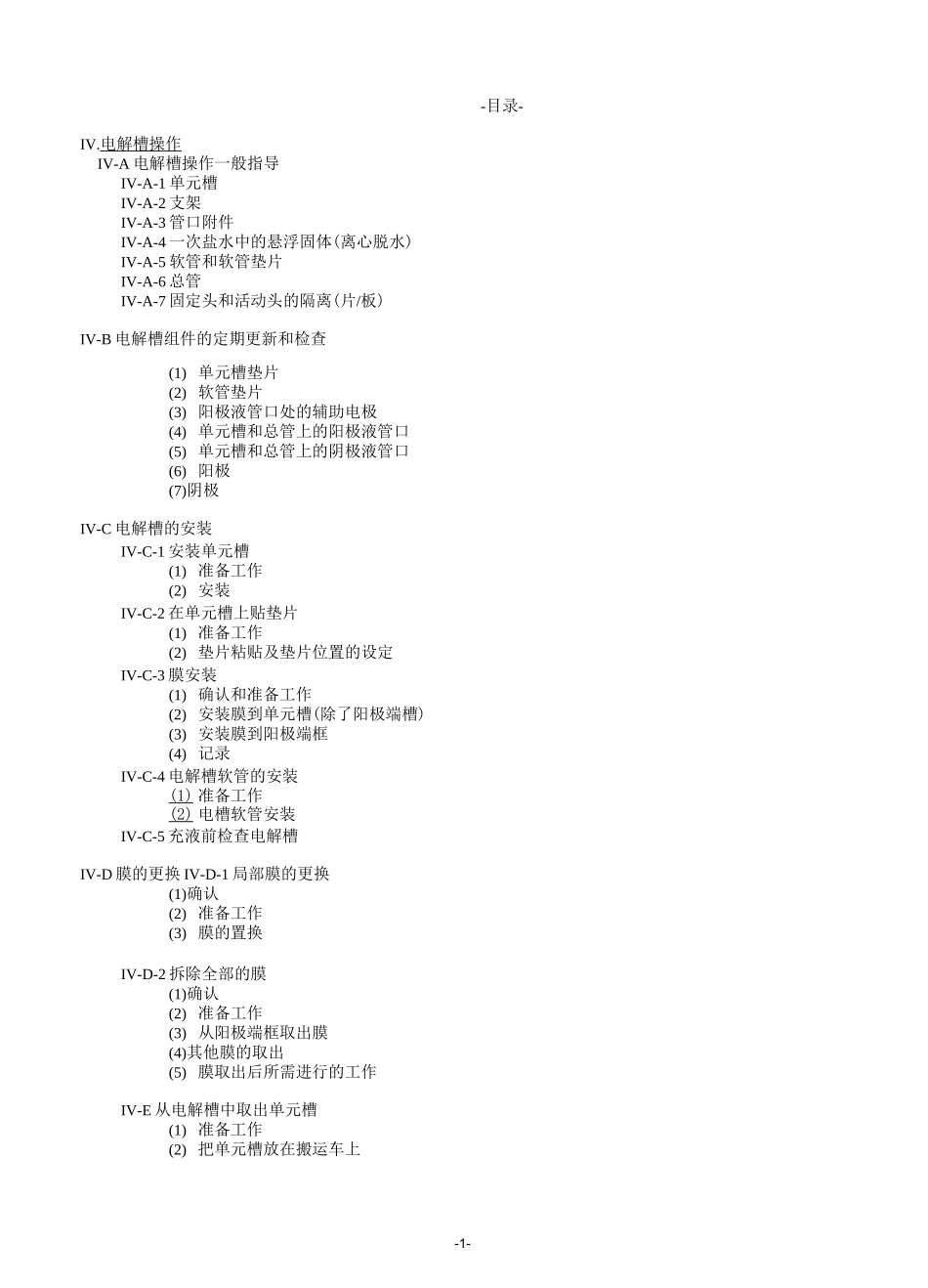

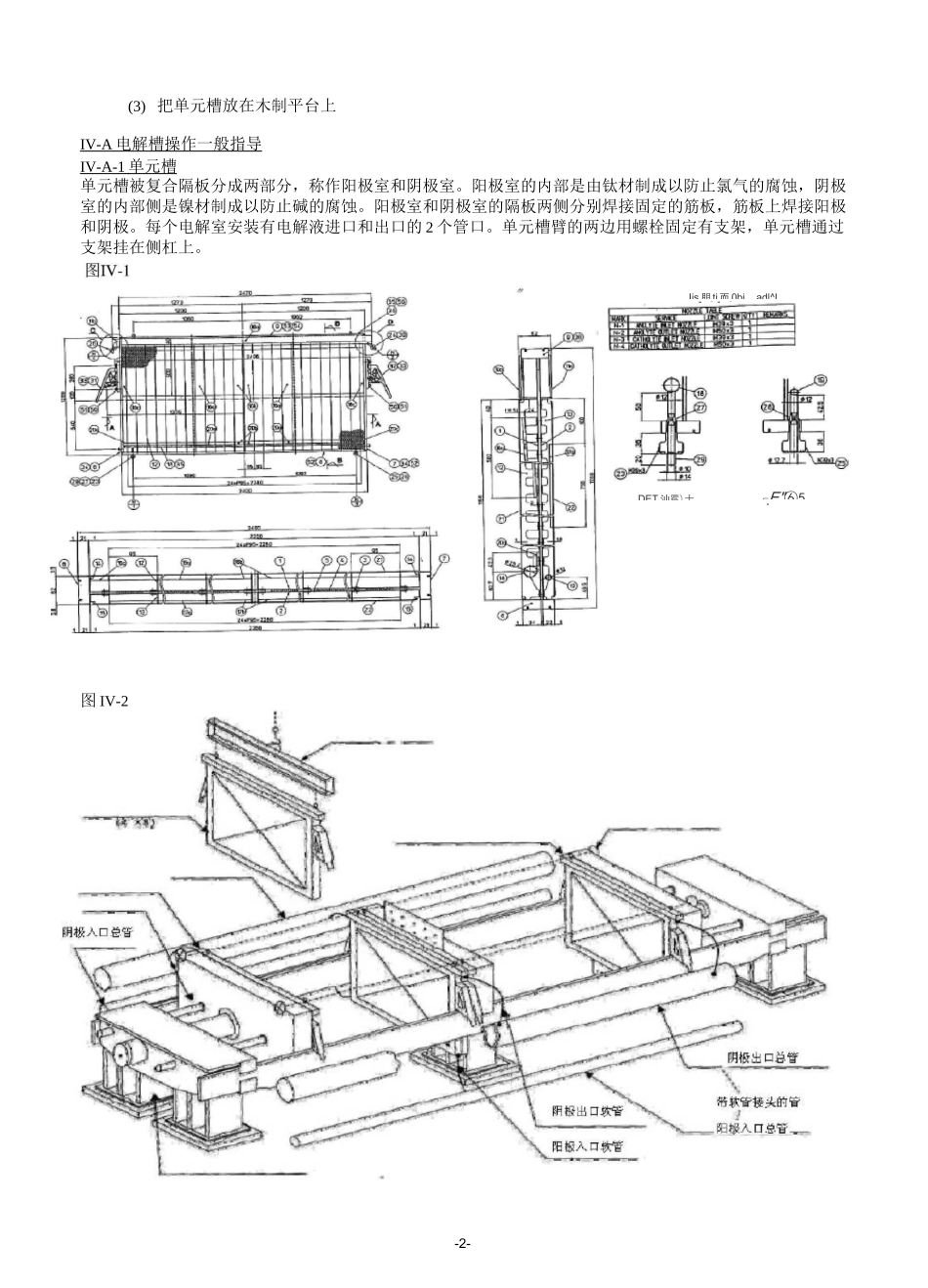

离子膜烧碱工艺标准操作说明第四部分电解槽操作2010年12月旭化成化学株式会社-1--目录-IV.电解槽操作IV-A电解槽操作一般指导IV-A-1单元槽IV-A-2支架IV-A-3管口附件IV-A-4一次盐水中的悬浮固体(离心脱水)IV-A-5软管和软管垫片IV-A-6总管IV-A-7固定头和活动头的隔离(片/板)IV-B电解槽组件的定期更新和检查(1)单元槽垫片(2)软管垫片(3)阳极液管口处的辅助电极(4)单元槽和总管上的阳极液管口(5)单元槽和总管上的阴极液管口(6)阳极(7)阴极IV-C电解槽的安装IV-C-1安装单元槽(1)准备工作(2)安装IV-C-2在单元槽上贴垫片(1)准备工作(2)垫片粘贴及垫片位置的设定IV-C-3膜安装(1)确认和准备工作(2)安装膜到单元槽(除了阳极端槽)(3)安装膜到阳极端框(4)记录IV-C-4电解槽软管的安装(1)准备工作(2)电槽软管安装IV-C-5充液前检查电解槽IV-D膜的更换IV-D-1局部膜的更换(1)确认(2)准备工作(3)膜的置换IV-D-2拆除全部的膜(1)确认(2)准备工作(3)从阳极端框取出膜(4)其他膜的取出(5)膜取出后所需进行的工作IV-E从电解槽中取出单元槽(1)准备工作(2)把单元槽放在搬运车上-2-匚E"⑥5(3)把单元槽放在木制平台上IV-A电解槽操作一般指导IV-A-1单元槽单元槽被复合隔板分成两部分，称作阳极室和阴极室。阳极室的内部是由钛材制成以防止氯气的腐蚀，阴极室的内部侧是镍材制成以防止碱的腐蚀。阳极室和阴极室的隔板两侧分别焊接固定的筋板，筋板上焊接阳极和阴极。每个电解室安装有电解液进口和出口的2个管口。单元槽臂的两边用螺栓固定有支架，单元槽通过支架挂在侧杠上。图IV-2Iis朋ti而0bi__adl^IDET汕冕)士-3-处理单元槽时一定要注意下列各项：(1)不要划伤密封面特别是单元槽框架的钛一侧。(2)不要用任何东西撞击电极表面。(3)单元槽槽框，必须使用单元槽框架隔离鞍(见图II-3)来防止任何东西压到阴极，因为零极距阴极表面比单元槽框边缘凸出5.0mm,而阳极表面比单元槽框边缘凸出1.5mm。(4)在单元槽内外侧不得存有异物特别是金属材料。(5)不能对软管螺母作用过大力矩。(6)定期检查管口的辅助电极，出现问题及时更换。(7)从辅助电极的寿命的角度来看，在电解槽的负电压区运行过的单元槽不应该在正电压区内使用。(8)当单元槽在地面搬运时，小心的使用木制隔离块，注意不要破坏管口、电极和密封面(见图IV-4)。(9)注意不要破坏总管和侧杆(见图IV-5)。IV-A-2支架支架被用螺栓固定在单元槽的两边用来把槽悬挂在侧杠上，保持单元槽在正确的位置和定位。(见图IV-6)1)易于滑动一个单元槽大约重250千克，因此通过沿侧杆滑动传送单元槽而无润滑装置将是相当困难的，为了方便滑动传送，支架的低面衬有专用板以减少支架与侧杆之间的摩擦。并且润滑油必须涂在侧杆上来润滑。2)快速校直安装所有单元槽到挤压机后，必须正确校直。为此，单元槽的两个支架之一有一个刻齿口用于正确、快速地安装单元槽到侧杆上。如果支架的所有导向刻齿口都安装在侧杆上，所有单元槽都将被正确校直。3)校直维护在电解操作初期，单元槽的直度有产生非正常变动的趋势。它是由温度和压力的改变而引起的，也就是单元槽膨胀和垫片蠕变。为了防止这种现象，所有支架都通过带有适当绝缘的锁紧销彼此连接。(见图IV-7)-4-IV-A-3管口附件在复极电解槽中，泄漏电流通过软管和总管从高电压单元槽槽流向低电压单元槽。（1）阳极侧虽然泄漏电流很小，但是泄漏电流出或流进的钛管口充当了阳极或阴极，因此如果没有相应的措施，将会在阳极产生电腐蚀。因此，辅助电极焊在阳极侧管口用于保护。这个电极由钛制成，外包特殊涂层。反应：C1—1/2Cl2+ee+H+—1/2H2（2）阴极侧在阴极侧，因为镍材管口对漏电流有耐久性，辅助电极不焊在漏电流电极管口上。反应：H2O+e—OH-+1/2H2OH-—1/4O2+1/2H2O+e阳极侧管口附件*P-half:氧化*M-half:还原管口位置管口定位号阳极侧功能进口总管76-1501-75牺牲电极，焊接牺牲电极，焊接阳极的阴极的单元槽进口（氧化）1-75（还原）76-150牺牲电极，焊接牺牲电极，焊接阳极的阴极的-5-出口总管（还原）76-150（氧化）1-75牺牲电极，焊接牺牲电极，焊接阳极的阴极的单元槽出口（氧化）1-75（还原）76-150牺牲电极，焊接牺牲电极，焊接阳极的...
