设计优化合理化建议VIP免费

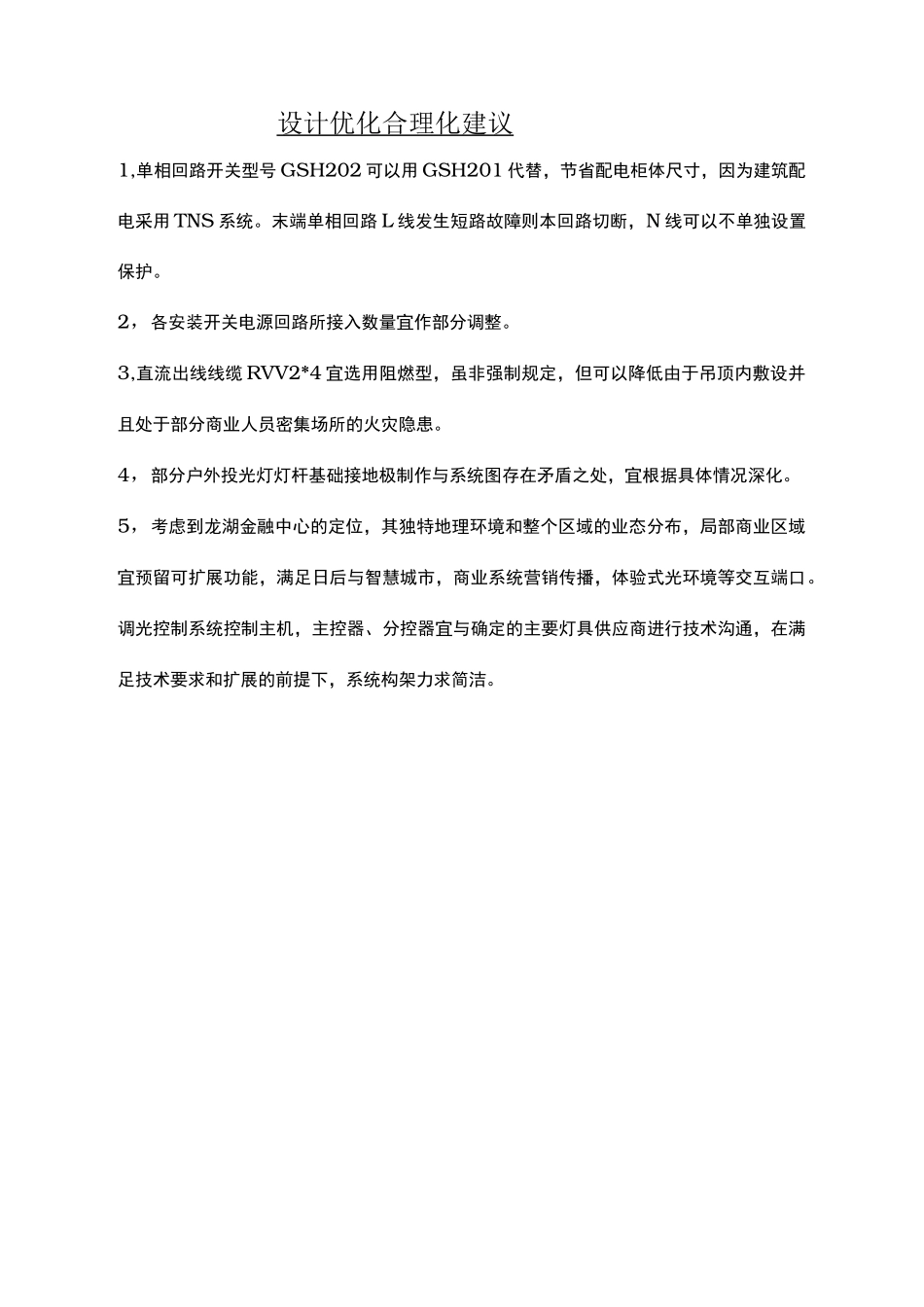

设计优化合理化建议1,单相回路开关型号GSH202可以用GSH201代替，节省配电柜体尺寸，因为建筑配电采用TNS系统。末端单相回路L线发生短路故障则本回路切断，N线可以不单独设置保护。2，各安装开关电源回路所接入数量宜作部分调整。3,直流出线线缆RVV2*4宜选用阻燃型，虽非强制规定，但可以降低由于吊顶内敷设并且处于部分商业人员密集场所的火灾隐患。4，部分户外投光灯灯杆基础接地极制作与系统图存在矛盾之处，宜根据具体情况深化。5，考虑到龙湖金融中心的定位，其独特地理环境和整个区域的业态分布，局部商业区域宜预留可扩展功能，满足日后与智慧城市，商业系统营销传播，体验式光环境等交互端口。调光控制系统控制主机，主控器、分控器宜与确定的主要灯具供应商进行技术沟通，在满足技术要求和扩展的前提下，系统构架力求简洁。对控制系统方案及预留扩展、整体项目控制系统兼容性及整体效果调试（提供系统原理图和文字描述方案）的实施与保证措施一、智能控制系统总体上，要严格遵照设计要求对各种设备（尤其模块）进行选型采购，保证主机协议、接口满足延华智能（设计文件规定）系统要求，提前并充分了解龙湖金融中心项目上级管理部门的特殊管理需求，在系统可扩展性，冗余度做好预留，使系统运行在满足可靠易用的条件下，充分发挥可在线监测，节能管控的技术特长。调试实施流程1、配电系统调试☆配电箱内的线路要条理清楚，去向明确。标识包括：路名、电缆型号；☆所有电缆线路均应分别做绝缘测试，并作记录，无误后方可送电；☆合闸前，仔细检查接线是否正确，确保万无一失；☆合闸时，有人监护，且应是高级工监护低级工；☆若在调试时发现问题，一定要拉闸并且派专人看守并挂牌“正在工作”等字样。逐步检查待问题查清后方可再次送电调试；☆灯具安装完毕,各个支路的绝缘电阻摇测合格,全部灯具逐步调试检查完毕无问题后通知甲方监理作全负荷试运行。公用建筑照明系统通电连续试运行时问为24h,所有照明灯具均应开启，且每2h记录运行状态1次，连续运行时间内无故障。同时检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应,如果发现问题必须断电,然后查找原因进行修复。2、控制系统调试（1）系统的构成：本项目智能照明控制系统设计采用EIB/KNX协议。系统具有开放性及高扩展性，可与大楼的BA系统无缝联接。系统主要设备采用可编程开关模块对各回路进行控制。该系统实现建筑照明电源的定时开关。照明亮灯按平日、节假日等模式控制；系统操作界面人性化，物管人员可以上机操作，随时更改设置参数。计算机服务器可以与BA系统监控主机联网接口。（2）调试方案：☆首先在灯具安装的同时就建立起控制系统，做到安装一个回路就调试一个回路，避免重复施工。☆安装完成后，以楼体的一个面为单位，检查控制系统终端支路设备的连接情况和工作状态；对有故障的线路的支路设备进行更换；☆楼梯单面完成调试后，检查控制系统终端支路设备的连接情况和工作状态；对有故障的线路及支路设备进行更换；☆汇总到总控室（18号楼），检查总控制室的设备连接及通讯畅通情况；调试控制状态达到既定的标准；最终达到既定既定设计效果。☆控制系统示意详见电气深化图纸，下图为11号楼原理图。亂楼六芯光軒-OO——OMS器消防控制SV/S30.320.5I朴惴控制Ot|I~和價甲確块I他蟲制模块I那憫呷瞅][MnEZ]远程智能控制捺理图（3）调试流程：送配电调试整个电气系统的调试分阶段进行，照明系统可利用临时电提前予以送电试亮、测试，动力系统调试须在配电房通正式电后进行。☆调试要求：——绝缘电阻测试：在各回路送电之前进行一次绝缘电阻测试工作，确认各回路绝缘电阻达到规范要求。——分支回路送电：每次送电只送一个回路，不能各回路同时送电。送电前，关闭所由I解搂智控制主机引11#楼配电1W口惬配电外山斗有开关。送电后，逐个打开开关，观察灯具是否工作正常。待检查完该开关控制的灯具后即关上该开关，然后对下一个开关进行检查，依此类推。——分部分项送电：各回路送电检查完毕确认无误后，方可对该部分灯具进行统一送电。每完成一部分调试，即切断该部分电源，进入下一部分的调试工作。——调试...
