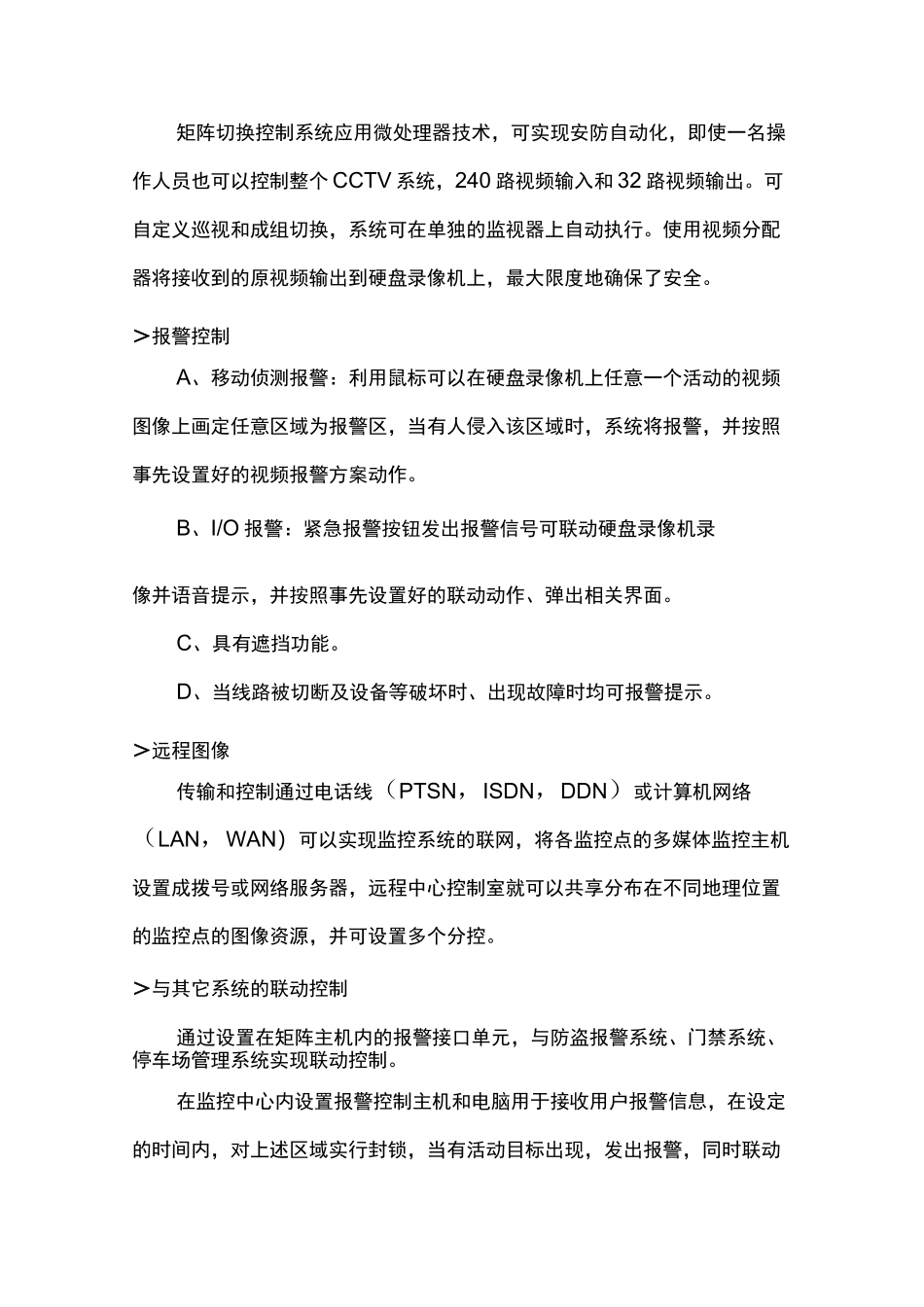

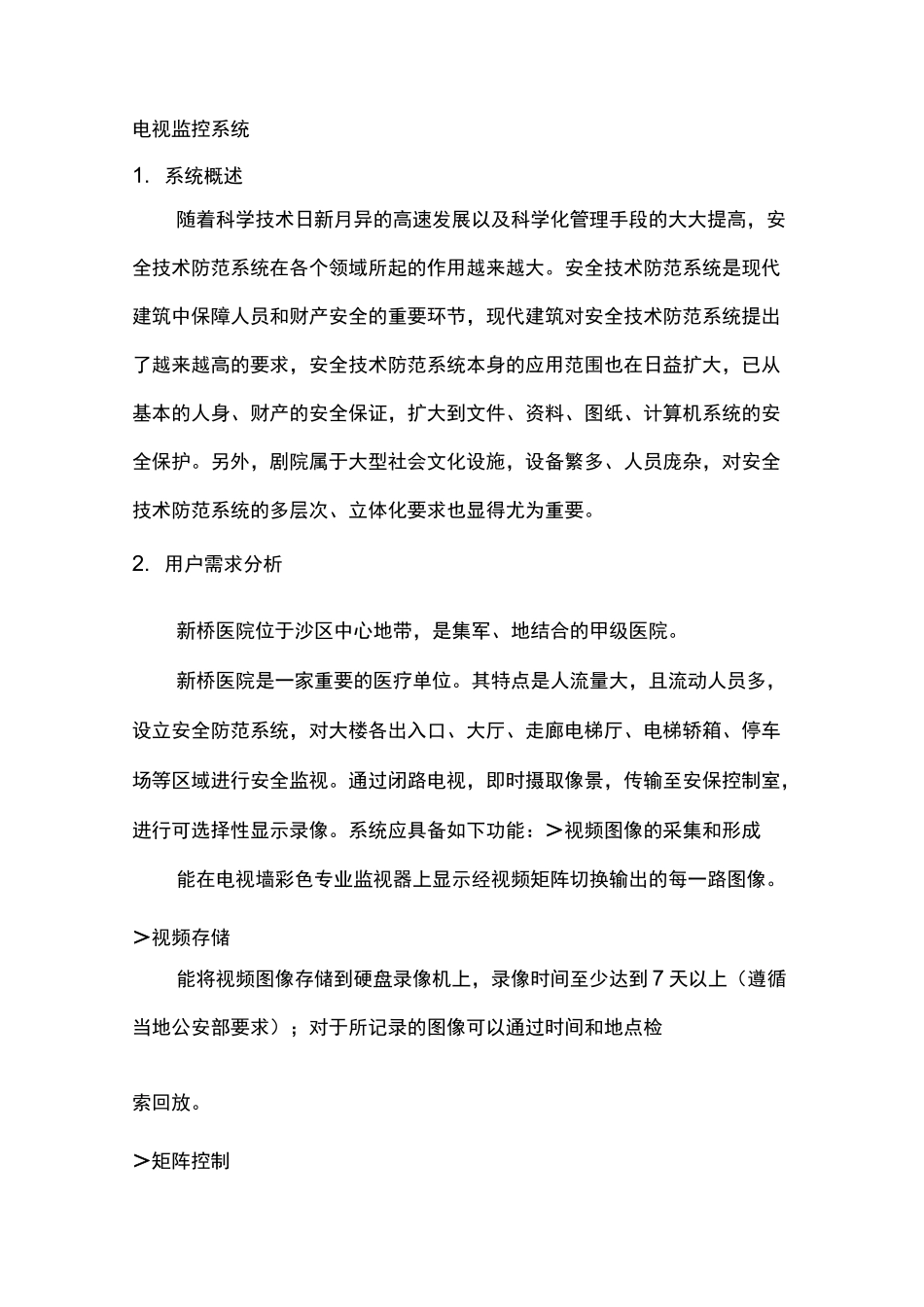

电视监控系统1.系统概述随着科学技术日新月异的高速发展以及科学化管理手段的大大提高，安全技术防范系统在各个领域所起的作用越来越大。安全技术防范系统是现代建筑中保障人员和财产安全的重要环节，现代建筑对安全技术防范系统提出了越来越高的要求，安全技术防范系统本身的应用范围也在日益扩大，已从基本的人身、财产的安全保证，扩大到文件、资料、图纸、计算机系统的安全保护。另外，剧院属于大型社会文化设施，设备繁多、人员庞杂，对安全技术防范系统的多层次、立体化要求也显得尤为重要。2.用户需求分析新桥医院位于沙区中心地带，是集军、地结合的甲级医院。新桥医院是一家重要的医疗单位。其特点是人流量大，且流动人员多，设立安全防范系统，对大楼各出入口、大厅、走廊电梯厅、电梯轿箱、停车场等区域进行安全监视。通过闭路电视，即时摄取像景，传输至安保控制室，进行可选择性显示录像。系统应具备如下功能：＞视频图像的采集和形成能在电视墙彩色专业监视器上显示经视频矩阵切换输出的每一路图像。＞视频存储能将视频图像存储到硬盘录像机上，录像时间至少达到7天以上（遵循当地公安部要求）；对于所记录的图像可以通过时间和地点检索回放。＞矩阵控制矩阵切换控制系统应用微处理器技术，可实现安防自动化，即使一名操作人员也可以控制整个CCTV系统，240路视频输入和32路视频输出。可自定义巡视和成组切换，系统可在单独的监视器上自动执行。使用视频分配器将接收到的原视频输出到硬盘录像机上，最大限度地确保了安全。＞报警控制A、移动侦测报警：利用鼠标可以在硬盘录像机上任意一个活动的视频图像上画定任意区域为报警区，当有人侵入该区域时，系统将报警，并按照事先设置好的视频报警方案动作。B、I/O报警：紧急报警按钮发出报警信号可联动硬盘录像机录像并语音提示，并按照事先设置好的联动动作、弹出相关界面。C、具有遮挡功能。D、当线路被切断及设备等破坏时、出现故障时均可报警提示。＞远程图像传输和控制通过电话线（PTSN，ISDN，DDN）或计算机网络（LAN，WAN）可以实现监控系统的联网，将各监控点的多媒体监控主机设置成拨号或网络服务器，远程中心控制室就可以共享分布在不同地理位置的监控点的图像资源，并可设置多个分控。＞与其它系统的联动控制通过设置在矩阵主机内的报警接口单元，与防盗报警系统、门禁系统、停车场管理系统实现联动控制。在监控中心内设置报警控制主机和电脑用于接收用户报警信息，在设定的时间内，对上述区域实行封锁，当有活动目标出现，发出报警，同时联动闭路电视监控系统，将相应位置的摄像头切换至该区域，并在监控中心主监视器上进行显示，并予以记录。闭路电视监控系统结合防盗报警系统贯彻“防盗为主”、“图像核实”的原则，对新桥医院的相关区域及其他重点区域、要害部门进行监控和录像。系统应采用模块化设计，便于系统升级和扩展，并通过与防盗报警系统、门禁系统（属于一卡通系统）和通讯系统联网互动构成完整的安全保障管理体系。中心控制室主机系统采用全矩阵系统，通过矩阵主机及控制键盘可对系统进行编程操作。系统矩阵应选择模块化结构，以提高系统可靠性。3.系统构成本工程电视监控系统由前端（成像以及相关辅助设备）、后端（控制、显示、记录等设备）、传输（视频、控制、供电电缆和光缆等等）和供电（前端和后端设备的供电）四部分组成,设备选用美国TYCO全系列电视监控设备。IM闭路电视监控系统4.设计方案闭路电视监控系统作为智能建筑中不可或缺的一个子系统，在大型公共文化事业项目中的应用尤为广泛，根据新桥医院的功能区域不同，设置不同等级的风险级别，在监控系统设计中依照不同风险等级进行不同的设计，力求满足应用的需要，以保证新桥医院的财产以及相关人员的人身安全。设计原则为对新桥医院内的治安及人员通行状况实施监视，有效地防范各类突发事件，增强工作的主动性；查处违规状况；发挥科学管理的作用。在设计过程中应遵循以下原则：•技术先进系统充分采用国际先进的监控技术和数字视频技术，设备选型立足于成熟、稳定，同时又要兼顾先进的技术和产品，使得系统能在稳定运营的同时，保...
