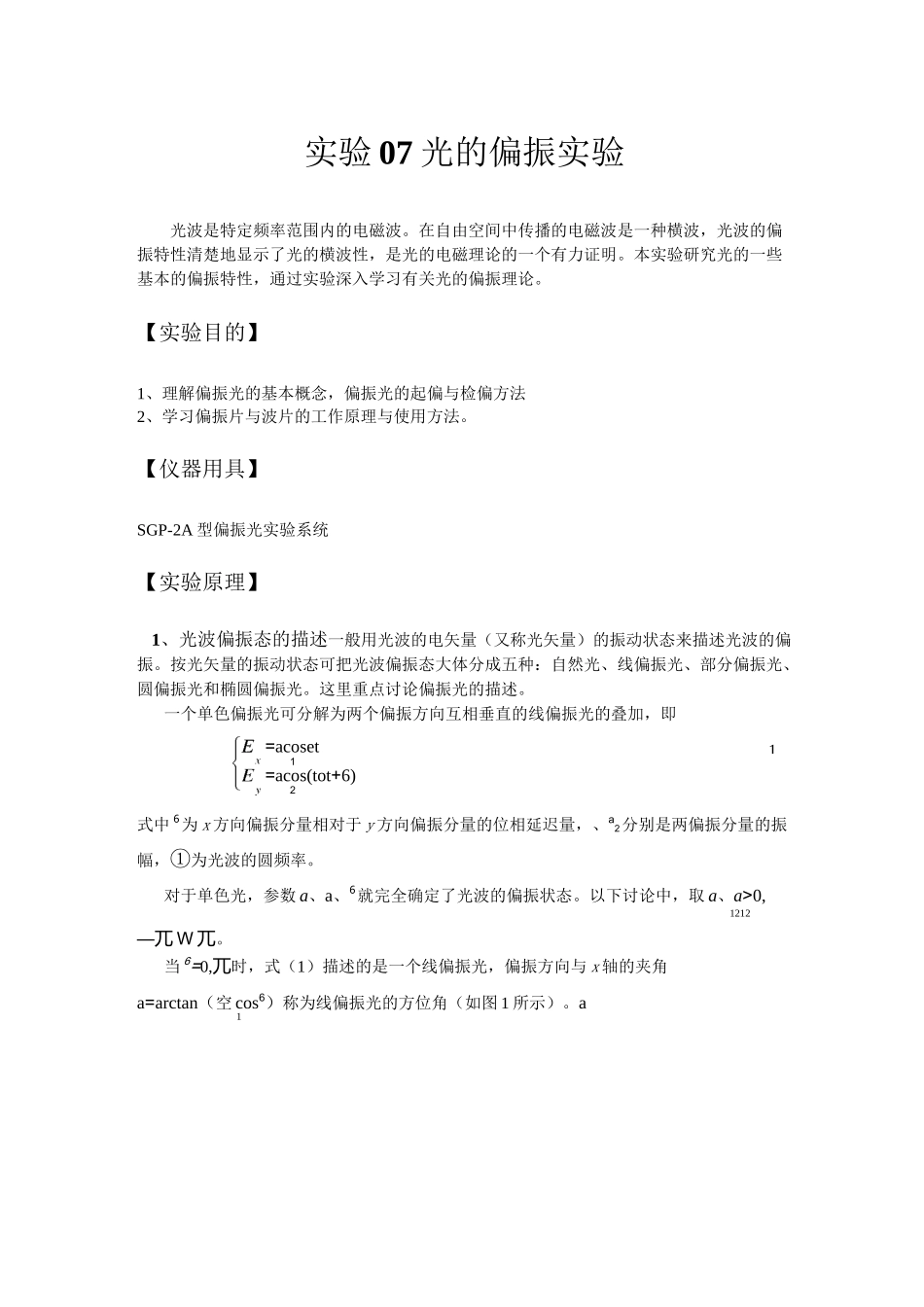

1实验07光的偏振实验光波是特定频率范围内的电磁波。在自由空间中传播的电磁波是一种横波，光波的偏振特性清楚地显示了光的横波性，是光的电磁理论的一个有力证明。本实验研究光的一些基本的偏振特性，通过实验深入学习有关光的偏振理论。【实验目的】1、理解偏振光的基本概念，偏振光的起偏与检偏方法2、学习偏振片与波片的工作原理与使用方法。【仪器用具】SGP-2A型偏振光实验系统【实验原理】1、光波偏振态的描述一般用光波的电矢量（又称光矢量）的振动状态来描述光波的偏振。按光矢量的振动状态可把光波偏振态大体分成五种：自然光、线偏振光、部分偏振光、圆偏振光和椭圆偏振光。这里重点讨论偏振光的描述。一个单色偏振光可分解为两个偏振方向互相垂直的线偏振光的叠加，即=acoset1=acos(tot+6)2式中6为x方向偏振分量相对于y方向偏振分量的位相延迟量，、a2分别是两偏振分量的振幅，①为光波的圆频率。对于单色光，参数a、a、6就完全确定了光波的偏振状态。以下讨论中，取a、a>0,1212—兀W兀。当6=0,兀时，式（1）描述的是一个线偏振光，偏振方向与x轴的夹角a=arctan（空cos6）称为线偏振光的方位角（如图1所示）。a10图2圆偏振光当6二兀12,—兀/2且a二a时，式（1）描述的是12一个圆偏振光，其特点是光矢量为角速度①旋转，光矢量的端点的轨迹为一圆。6的正负决定了光矢量的旋向,6二兀/2时为右旋圆偏振光，6二-兀/2时为左旋圆偏振光（迎着光的方向观察，如图2所示）。除了上述特殊情况，式（1）表示的是椭圆偏振光（如图3所示）。偏振的一个重要应用是研究光波通过某个光学系2、偏振片和马吕斯定律偏振片有一个透射轴（即偏振化方向）和一个与之垂直的消光轴，对于理想的偏振片，只有光矢量振动方向与透射轴方向平行的光波分量才能通过偏振片。因此光波通过自然图4线偏振光的产生和检测马吕斯定2将两个偏振片P1和P2平行放置（如图4）,它们的偏振化方向分别用它们上面的虚线表示。当自然光垂直入射P1后产生线偏振光。又由于自然光中光矢量对称均匀，所以将P1绕光的传播方向慢慢转动时，透过P1的光强不随P1的转动而变化，但它只有入射光强的一半。再使透过P1形成的线偏振光入射于偏振片P2，这时如果将P2绕光的传播方向慢慢转动，则因为只有平行于P2透射轴方向的光振动才允许通过，透过P2的光强将随P2的转动而变化。当P2的偏振化方向平行于入射光的光矢量方向，即P1和P2的偏振化方向平行时，透过它的光强最强。当P2的偏振化方向垂直于入射光的光矢量方向，即P1和P2的偏振化方向垂直时，透过它的光强为零，称为消光。将P2旋转一周时，透射光光强出现两次最强，两次消光。这种情况只有在入射到P2上的光是线偏振光时才会发生，因而这也就成为识别入射光是线偏振光的依据。在这个方案中，我们把产生线偏振光的偏振片P1称为起偏器，用以分析光的偏振片P2称为检偏器。以E表示线偏振光的光矢量的振幅，当入射的线1偏振光的光矢量振动方向与检偏器的偏振化方向成°角时（图5），透过检偏器的光矢量振幅E只是E在21偏振化方向的投影，即E二Ecos9。由于光强和光21振动振幅的平方成正比，若以11表示入射线偏振光的光强，则透过检偏器后的光强12为I=Icos2921这一公式称为马吕斯定律。由此式可见，当0,兀时，I2二Ii，光强最大；当9=兀/2,3兀/2时，I2二0，没有光从检偏器射出，这就是两个消光位置。但9为其它角度时，光强1介于0和1之间。21我们可以根据偏振光透过检偏器后透射光的光强变化情况区分偏振光的偏振状态：旋转检偏器一周，如果出现透射光两次光强最强、两次消光现象的，其入射光为线偏振光；如果出现两次光强最强、两次光强最弱但不消光的，其入射光为椭圆偏振光；如果每个方向光强都不变的，则为圆偏振光。偏振片的应用很广。如汽车夜间行车时为了避免对方汽车灯光晃眼以保证安全行车，可以在所有汽车的车窗玻璃和车灯前装上与水平方向成45°角，而且向同一方向倾斜的偏振片。这样，相向行驶的汽车可以都不必熄灯，各自前方的道路仍然照亮，同时也不会被对方车灯晃眼。偏振片也可用于制成太阳镜和照相机的滤光镜。有的太阳镜，特别是观看立体电影的眼镜的左右两个镜片就是用偏振片...
