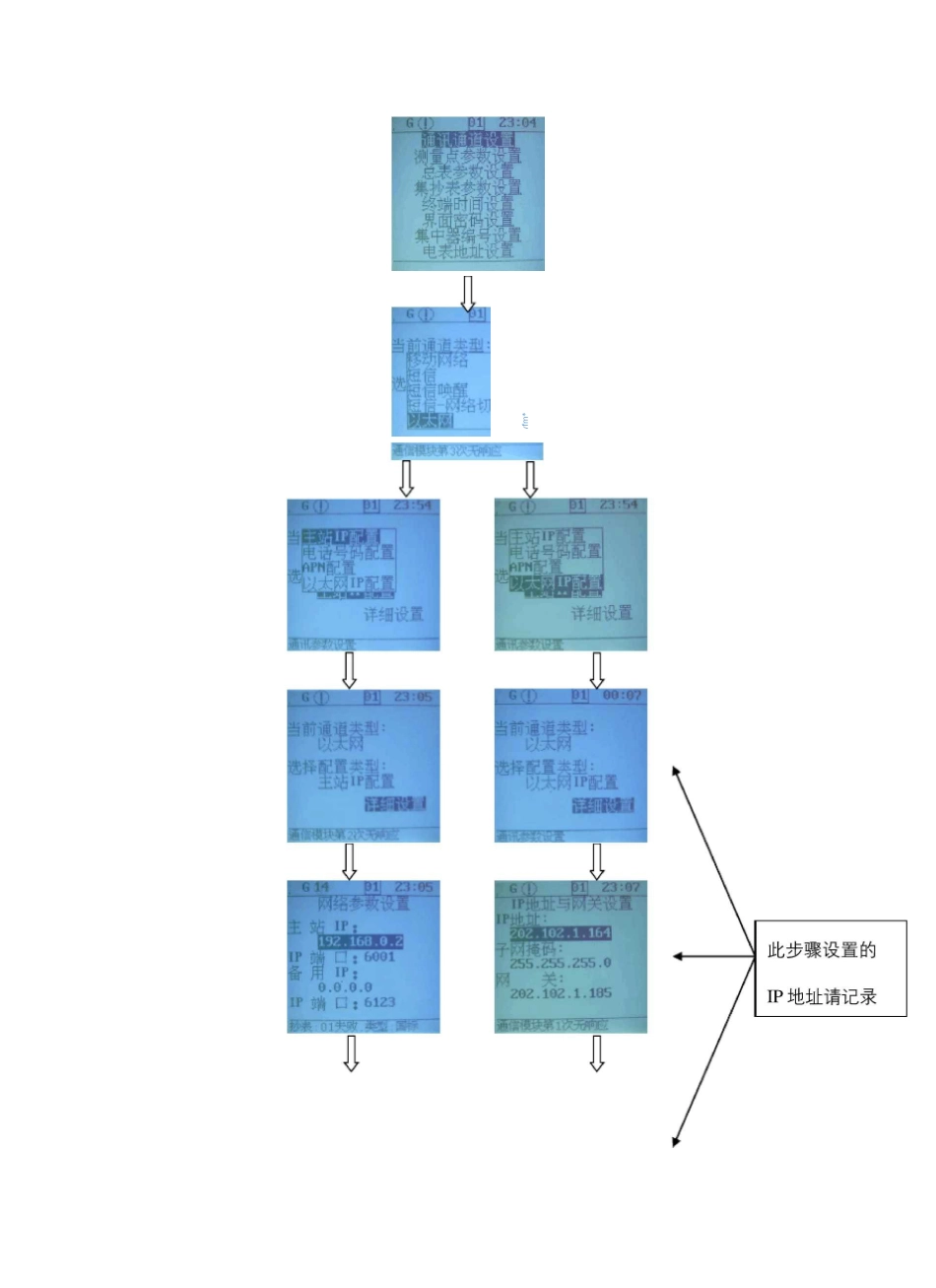

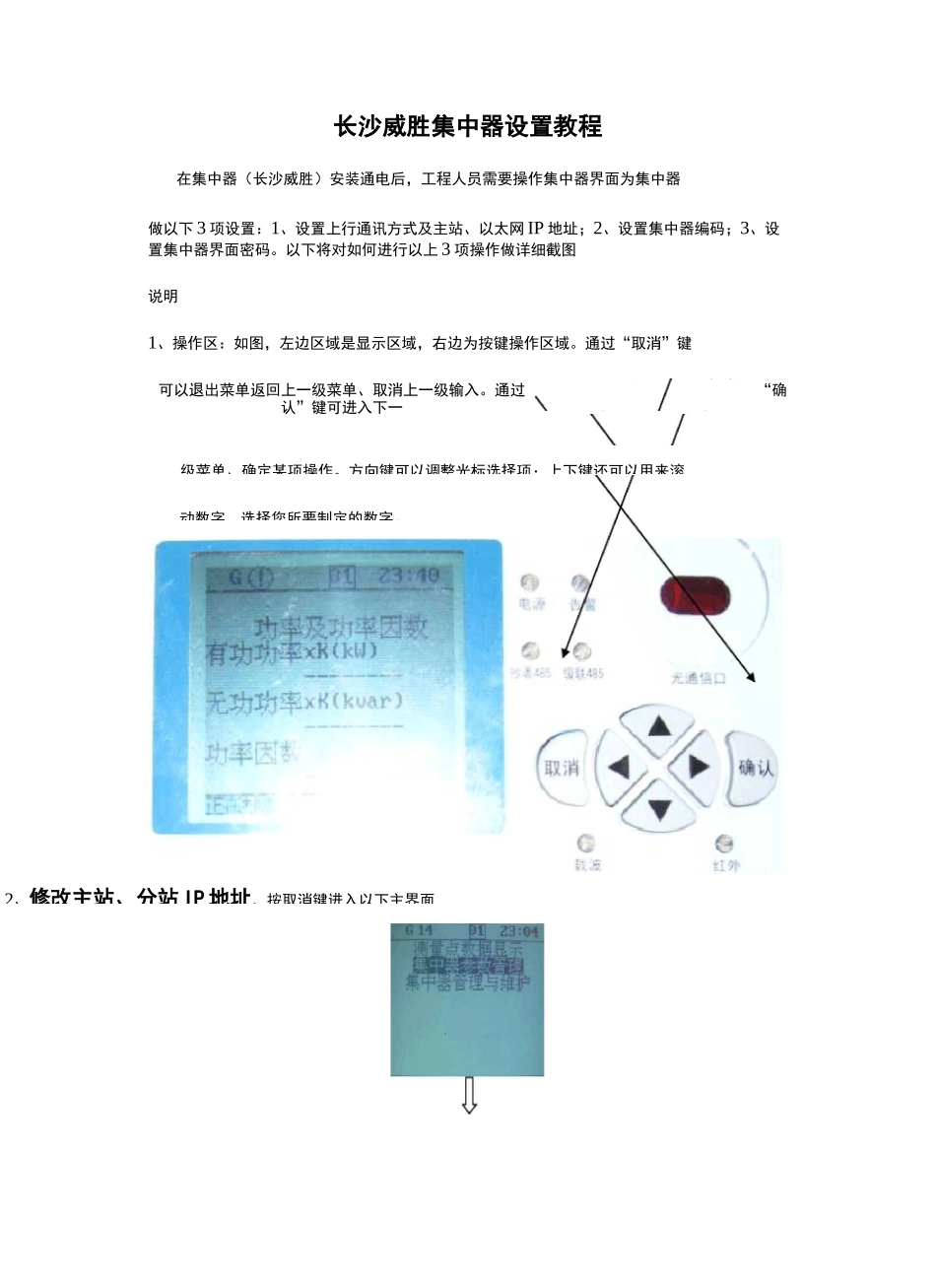

集中器设置教程图解Documentnumber:PBGCG-0857-BTDO-0089-PTT1998长沙威胜集中器设置教程在集中器（长沙威胜）安装通电后，工程人员需要操作集中器界面为集中器做以下3项设置：1、设置上行通讯方式及主站、以太网IP地址；2、设置集中器编码；3、设置集中器界面密码。以下将对如何进行以上3项操作做详细截图说明1、操作区：如图，左边区域是显示区域，右边为按键操作区域。通过“取消”键可以退出菜单返回上一级菜单、取消上一级输入。通过“确认”键可进入下一级菜单、确定某项操作。方向键可以调整光标选择项；上下键还可以用来滚2、修改主站、分站IP地址，按取消键进入以下主界面动数字，选择您所要制定的数字。wfm*通过以上步骤将主站IP、集中器IP按要求配置到位。3、修改表计档案，按取消键进入以下主界面-o:tel酣了菽黑DI天帆翹1回旷以上步骤可以通过“上”、“下”按键滚动数字修改完成后要选择0K确定，以保存设置修改完成后要选择0K确定，以保存设置4、表计随抄，按取消键进入以下主界面V修改完成后要选择0K确定，以保存设置6、集中器是否联网成功判断在完成IP设置、集中器编码设置并连接好网线后，重启集中器。集中器重启完成后，注意观察液晶屏左下方显示，"正在connect"、"connect成功”、“正在注册”、“注册成功”。当观察到“注册成功”后，表示集中器已经成功连接主站。如果观察到“注册失败”则表示集中器尚未连接至主站'"r"*T~-'IZL'HJIJT™•i.IHlI^nn'"":':""-1^'门"H^iMHIM.■i.jl同・狀4LJ；：jV犠'汕上士盅严訐丁谴翼殖:廿皆VL-§]|・|MUf|j""ffMilHIIKIHljhV■"■E»■"E«■■■ri■■_■■…一-F「一・一嘗」蕃匱・0*4二[[17向彩吨*gwllUHU
