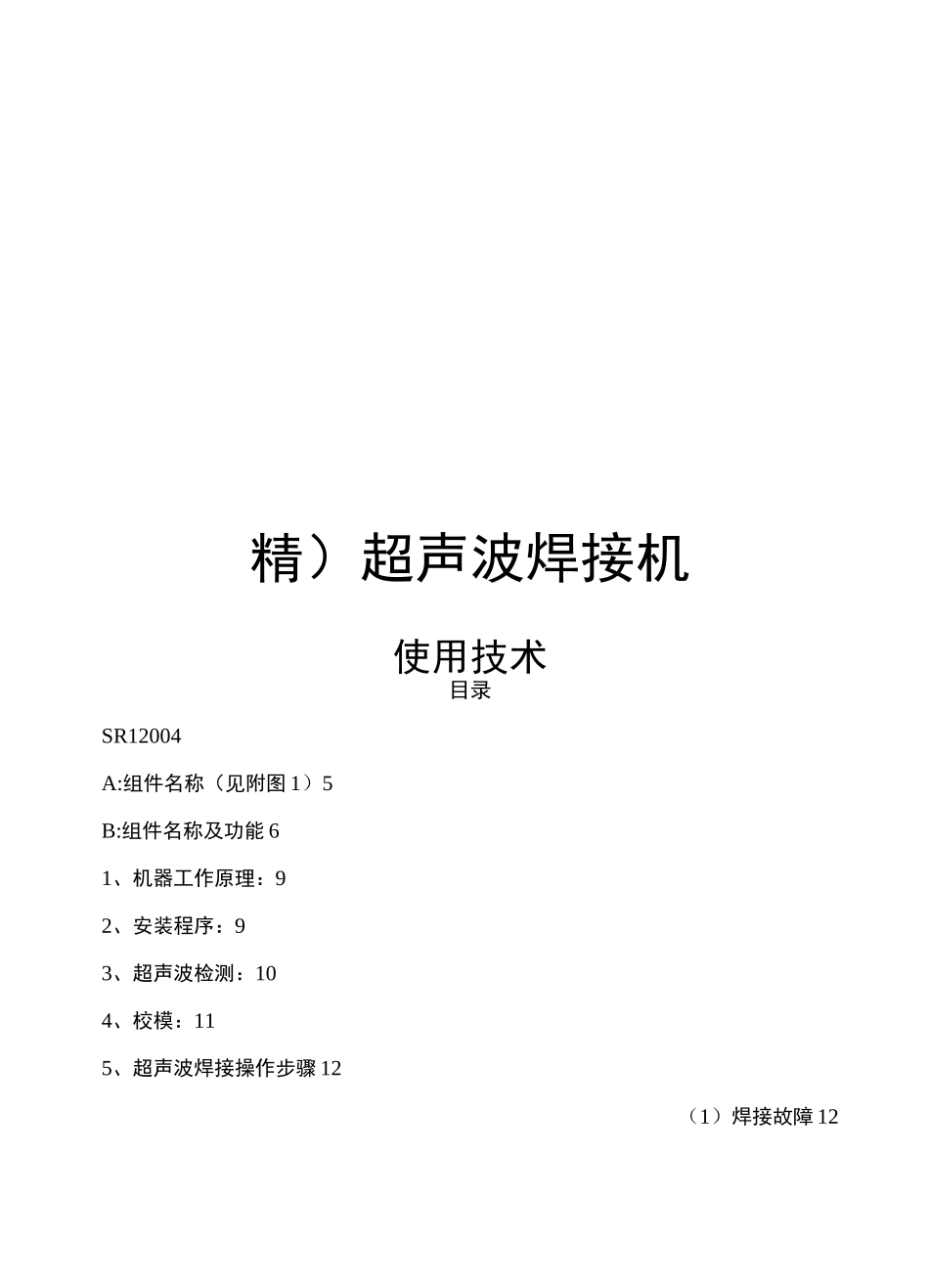

精）超声波焊接机使用技术目录SR12004A:组件名称（见附图1）5B:组件名称及功能61、机器工作原理：92、安装程序：93、超声波检测：104、校模：115、超声波焊接操作步骤12（1）焊接故障12（2）机器故障141、超声波在塑料加工中的应用原理：172、超声波焊机的组成部分和原理174、超声波焊接机的参数及调节方法：195、塑料件材料对超声波焊接的影响206、塑料件的加工条件对超声焊接的影响207、塑料件的设计218、超声应用328.1超声焊接328.2超声波点焊338.3超声波缝焊348.4超声波成形348.5超声波金属埋插358.6超声波切割378.7超声波用于无纺布熔接378.8多层薄片的熔接38工作原理热可塑性塑料的超声波加工，是利用工件接触面间高频的磨擦使分子间急速产生热量，当此热量足够熔化工作时，停止超声波振动，此时工作接面由熔融面固化，完成加工程序。通常用于塑料加工的频率有28KHz、20KHz和15KHz，其中28KHz和20KHz在人耳听觉范围之外，故称为超声波，但15KHz仍在耳听觉范围之内。产品规格及参数型号SR900SR1200SR1500SR2000清粉机功率900W1200W1500W2000W工作频率20KHZ20KHZ20KHZ20KHZ20KHZ工作电压220V50HZ220V50HZ220V50HZ220V50HZ220V50HZ工作行程65mm65mm65mm65mm65mm工作气2〜7Kg/fc2〜7Kg/fc2〜7Kg/fcm2〜7Kg/fc2〜7Kg/fcm2压m2m22m2外型尺400x650x400x650x400x650x400x650x400x650x寸1200012000120001200012000重量75Kg75Kg75Kg75Kg75Kg型号SR1815SR2215SR2615SR3215SR4215工作15KHZ15KHZ15KHZ15KHZ15KHZ频率功率1800W2200W2600W3200W4200W工作电压220V50HZ220V50HZ220V50HZ220V50HZ220V50HZ工作行程100MM100MM100MM100MM100MM工作2〜8Kg/FC2〜8Kg/FC2〜8Kg/FC2〜8Kg/FC2〜8Kg/FC气压M2M2M2M2M2外型410x620x410x620x410x620x750x1020750x1020x尺寸115011501150x20002000重量75Kg75Kg75Kg750Kg750Kg结构本机器由超声波发生器、超声换能系统、程序控制及气动机架系统几部分组成A:组件名称（见附图1）（1）升降速度（2）焊接时间（3）保压时间（4）气压表（5）调压器（6）超声测试开关（7）焊头升降开关（8）触发开关机构（9）分水器（10）机体固定把手（11）升降手轮（12）换能器固定座（13）换能器固定螺丝（16）触发开关（14）二级杆（17）急停开关（15）焊头（18）限位螺20）电源开关21）过载指示灯22）超声测23）负载电流表24）调频电感25）散热风26）控制插座27）超声输出插座28）保险丝29）电源线入口30）振幅调节开关试开关B:组件名称及功能（1）升降速度：调节此旋钮可调节焊头上下的速度，顺时针旋转减速、反之加速。（2）焊接时间：此旋钮为一波段开关，实为一可调电阻，调节超声波焊接的时间。（3）保压时间：此旋钮同焊接时间旋钮相同，用于调节超声波发射完后，塑料件固化的时间。（4）气压表：指示工作气压。（5）调压器：用于调节工作气压，将旋钮拔出即可调节，调好后再压入即可。（6）超声测试开关：轻触开关，即可发送超声波，一般用于检测超声波是否正常。7）焊头升降开关：主要用于校对模具，该开关为自锁开关，按下后需重按复原。（8）触发开关机构：用于控制自动程序下超声波的触发，如该机构是时间继电器，则表示从触发开始到超声波发出之间的延时时间；如该机构是拔盘，则是压力触发，调节拔盘，即可得到相关的触发压力。（9）分水器：用于分离压缩空气中的水分，请在积水半满时将杯底针向上压，以排出积水。（10）机体固定把手：用于固定上部机架。（11）升降手轮：将（10）松开后即可调整机架高低。（12）换能器固定座：用于固定换能器系统。（13）换能器固定螺丝：（14）二级杆：又叫增幅器，用于放大换能器输出振幅。（15）焊头：又叫焊模，将超声波能量传至工件。通常为谐振频的半波长，材料多为钛合金或铝合金，铝合金焊头易在工作物上留下氧化物，可以电镀或使用防热塑料膜来防止。*注意*焊头不可以任意修改，否则会改变其谐振频率及机械强度，容易导致换能器或电器零件损坏。（16）触发开关：两边开关同时触发，可实现正常程序。（17）急停开关：该开关为自锁开关，一经触发，则焊头不能下降。如触发后应旋钮复位，便于程序运作。（18）限位螺栓：调...
