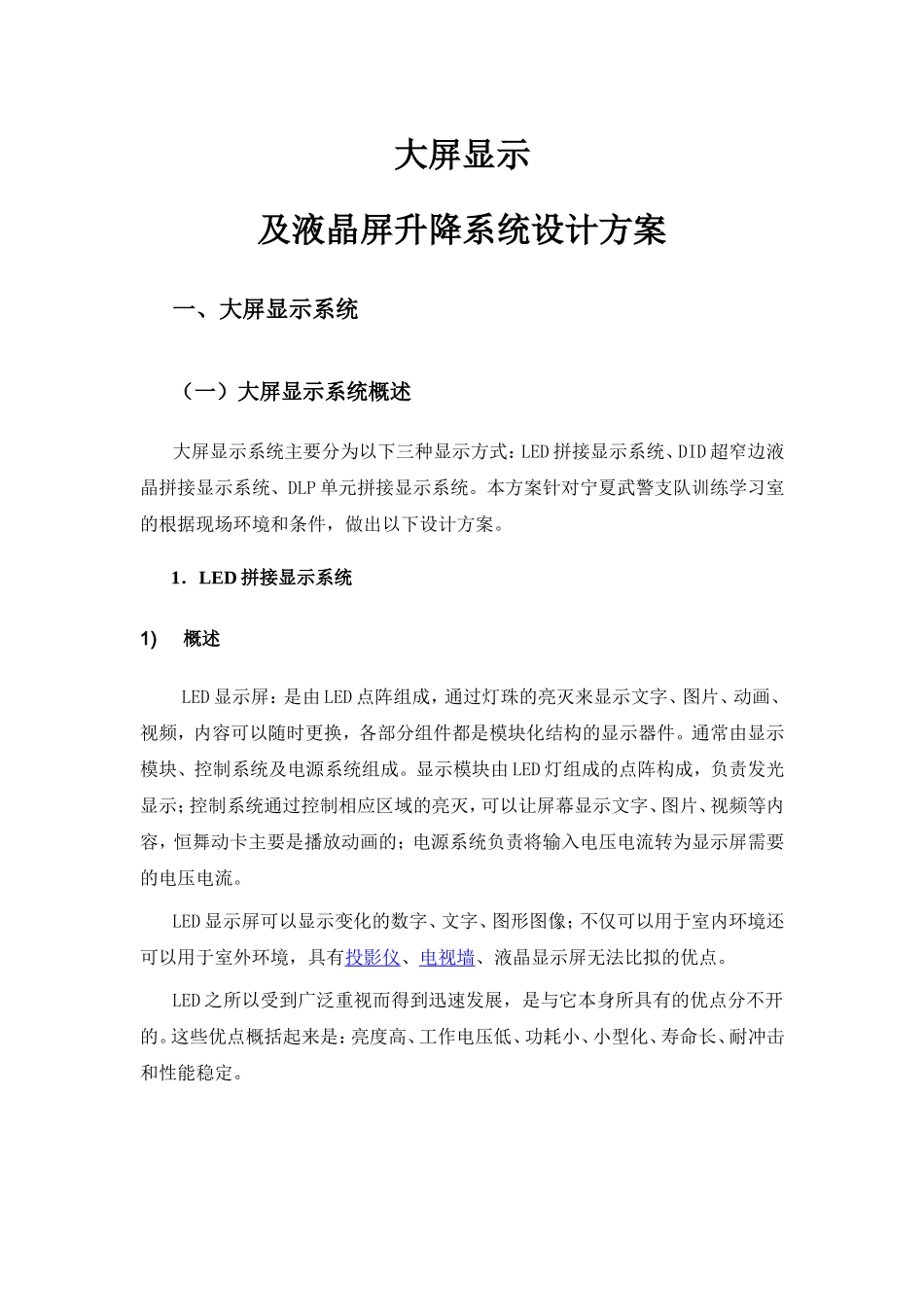

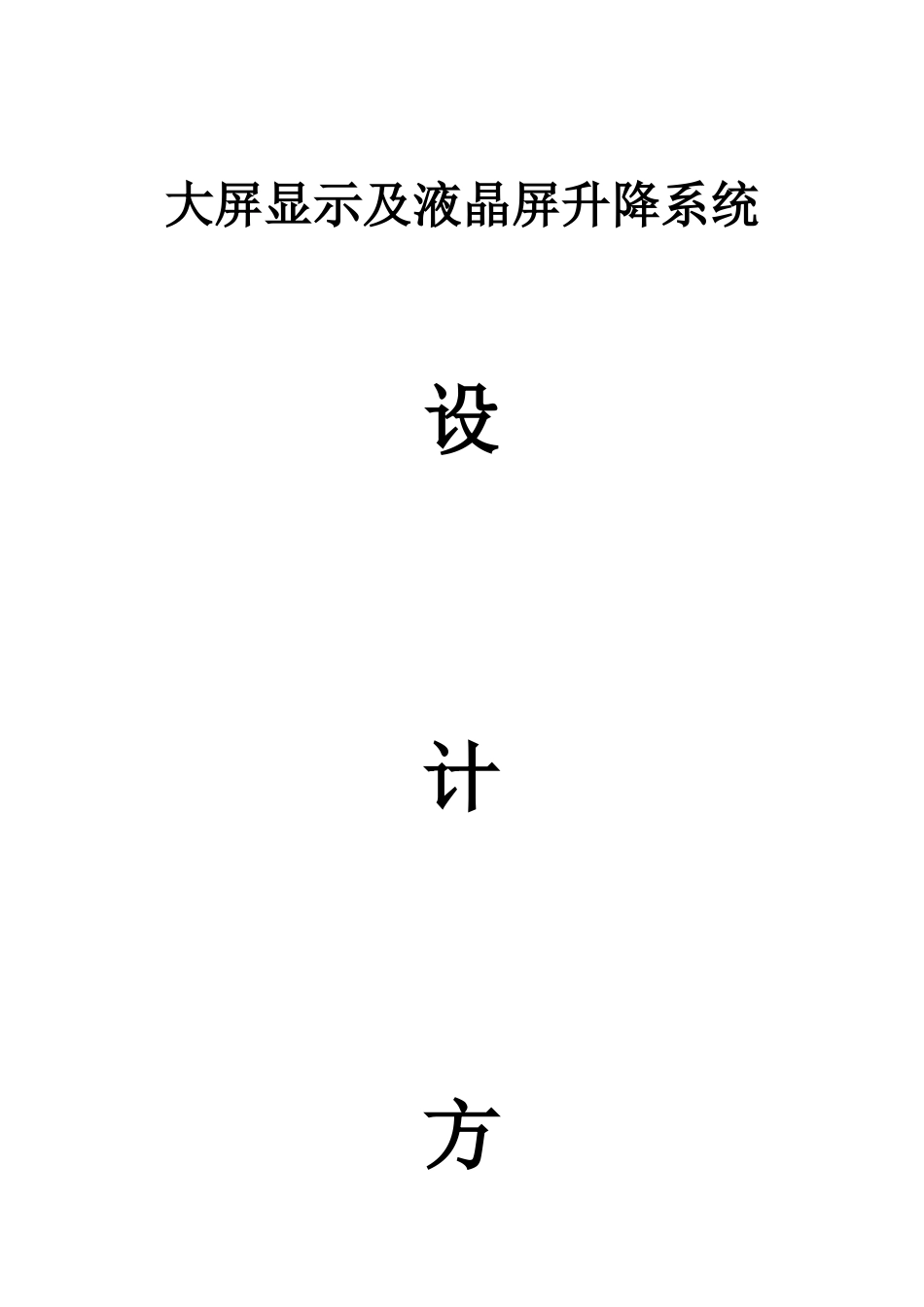

大屏显示及液晶屏升降系统设计方案二○一二年六月二十二日大屏显示及液晶屏升降系统设计方案一、大屏显示系统(一)大屏显示系统概述大屏显示系统主要分为以下三种显示方式:LED拼接显示系统、DID超窄边液晶拼接显示系统、DLP单元拼接显示系统。本方案针对宁夏武警支队训练学习室的根据现场环境和条件,做出以下设计方案。1.LED拼接显示系统1)概述LED显示屏:是由LED点阵组成,通过灯珠的亮灭来显示文字、图片、动画、视频,内容可以随时更换,各部分组件都是模块化结构的显示器件。通常由显示模块、控制系统及电源系统组成。显示模块由LED灯组成的点阵构成,负责发光显示;控制系统通过控制相应区域的亮灭,可以让屏幕显示文字、图片、视频等内容,恒舞动卡主要是播放动画的;电源系统负责将输入电压电流转为显示屏需要的电压电流。LED显示屏可以显示变化的数字、文字、图形图像;不仅可以用于室内环境还可以用于室外环境,具有投影仪、电视墙、液晶显示屏无法比拟的优点。LED之所以受到广泛重视而得到迅速发展,是与它本身所具有的优点分不开的。这些优点概括起来是:亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。2)系统的结构框图3)系统特性采用了多媒体和同步控制技术,其显示与播放可与控制计算机屏幕上的内容完全一致,LED显示屏上的图像色彩、缩放比例和显示尺寸,还可通过鼠标在计算机上随意调整。具体功能如下:◇文字显示可以任意点阵显示中英文各种字体,有多种显示进入和退出方式,显示变换灵活。◇表格显示可绘制各种表格进行显示,表内数据既可利用编辑软件人工输入和更改,也可通过编制专用软件,从网上指定的数据库中自动采集显示。◇图片显示可将各种山水、人物图片放到屏上显示。◇动画播放可显示由动画软件制作的图文动画内容。◇视频播放接入VCD/DVD、录像机、摄像机等视频信号源,屏上可显示视频画面;接入闭路电视信号,屏上便可收看各频道的电视节目。◇组合显示利用编辑软件可将文字、图片、表格、动画和视频进行组合、迭加显示。◇时间显示可采集计算机内的当前时间,并适时分幅显示,内容可包括:年、月日、星期、时、分、秒等。4)高可靠性(1)LED发光二极管的显示寿命在10万小时以上。(2)平面校整采用视像控制技术,对视频画面进行平面校整,使显示内容稳定,无变形。(3)高速网功能采用先进传输技术,可使实时显示内容无损耗传送最远到150米以上的显示屏上。5)系统规格及技术指标(1)P6户内模组规格LED管芯参数(户内全彩)项目室内全彩色像素组成1红1绿1蓝物理像素密度(点/m2)27777点/㎡像素数(点)64点×32点模组尺寸(m)384mm×192mm物理像素点间距(mm)6㎜(2)屏体参数序号项目室外全彩色技术指标1屏幕显示面积3456*1536=5.30平方2模组组成(个)(长)9个*(高)8个=72个全彩显示屏设计草图(3)技术指标序号项目指标参数1灰度/颜色显示≥16.7M颜色(同步)2刷新频率大于400HZ/S3白平衡亮度≥1500cd/㎡4像素失控率小于1/10000,(连续使用时)验收时没有盲点、没有常亮点5控制方式同步控制6驱动方式8扫恒流驱动××3.456m1.536m室内全彩显示模板,32×16(H×W)室内全彩LED视频屏7输入方式VIDEO,S-VIDEO,PC8软件接口XP平台上各种软件在CRT上开窗显示9使用寿命≥100000h10系统工作环境温度-20—+℃45℃、湿度10%—95%RH视角水平:120°,垂直:120°供电要求AC380V±10%;AC50HZ三项五线制图象调节白平衡、对比度、视觉、色度调节、单模组亮度调节防护功能防水、防潮、防腐、防尘、防异物、防辐射、防霉、防风、抗震、防电磁干扰、阻燃、防雪出厂老化时间≥72小时物理像素点间距(mm)6mm(1红+1纯绿+1纯蓝)(4)士兰发光管芯参数3528发光管型号平均亮度波长品牌、产地测试条件R3528130-200mcd620-630nm台湾20mAG450-750mcd518-528nm士兰20mAB100-240mcd468-474nm士兰20mA(5)屏体技术参数序号项目参数与指标1像素间距/像素密度6mm/27777点/㎡序号项目参数与指标2屏体亮度≥1500cd/㎡3亮度控制100级手动和8级自动调节4视角(水平/垂直)水平:≥110°5最佳可视距离12M~100M6灰度等级/显示颜色40963级灰度7换帧速度≥60(...
