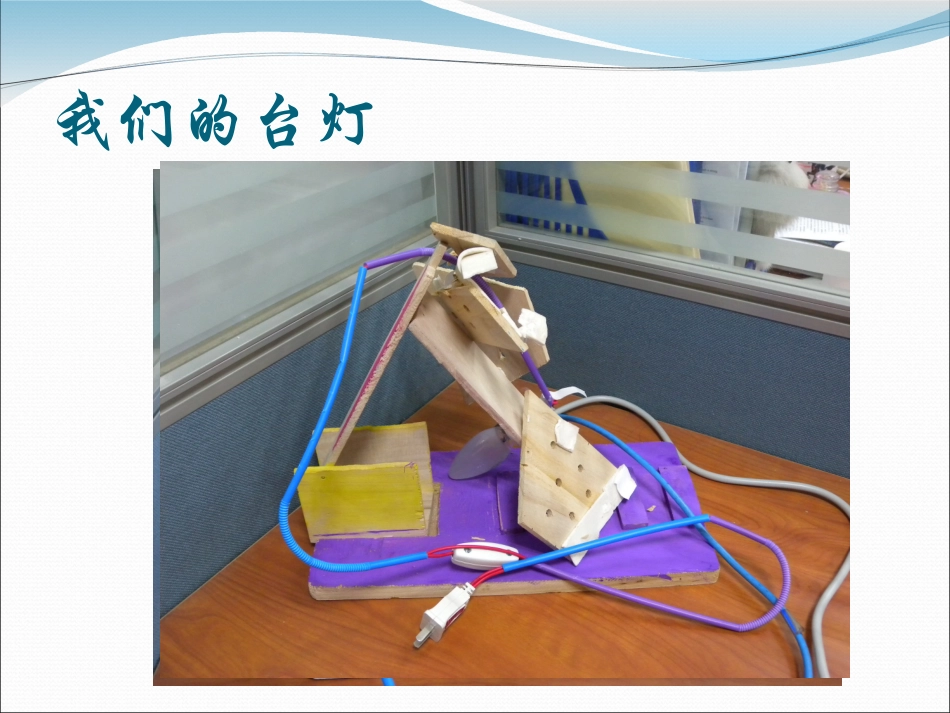

正投影和三视图中山中学练法亮《技术与设计1》我们的台灯榫接：榫头与榫孔三视图三视图草图草图如何准确地表达呢？PDBCAdbacS投影中心投射线投影面PS斜投影中心投影PDBCAS正投影bdca平行投影平行投影平行的投射线垂直于。平行的投射线垂直于。投影面投影面用正投影法将物体向投影面投影所得到的图形叫视图DBCAbdca投影投影徒手画出凳面木料用正投影法所得的视图。视图视图投影（影子）投影（影子）科学地抽象为确定物体的结构形状，通常需要三面正投影，形成三视图。思考两个物体从左往右正投影得到的图形。俯视图：由上向下投影所得的图形三视图的形成在三投影面体系上做物体的正投影,得到三视图左视图：由左向右投影所得的图形主视图：由前向后投影所得的图形选择最能反映物体主要形状特征选择最能反映物体主要形状特征•三视图在图纸上正确的位置关系是()AA画一画，想一想。（参考P120）主视图与俯视图：；主视图与左视图：；俯视图与左视图：。V主视图左视图WH俯视图XYYZoV主视图左视图WH俯视图XYYZoV主视图左视图WH俯视图三视图之间的投影关系长对正高平齐宽相等XYYZ45。而且长对正；而且高平齐；而且宽相等。1.主视图和俯视图都反映了物体的长度，2.主视图和左视图都反映了物体的高度，3.俯视图和左视图都反映了物体的宽度，三视图之间的投影关系这是以后画图和读图的重要依据。.圆锥体圆柱体实线无线虚线表面平齐不画线看不见的轮廓线画虚线11、根据立体图选主视图、根据立体图选主视图看得见的轮廓线画实线观察虚线的画法观察虚线的画法22、根据三视图选择立体图、根据三视图选择立体图DDBB观察紧固板,完成习题3。3、比一比谁找到错误多用尺和铅笔完成习题4用尺和铅笔完成习题4（主视图是正确的）（主视图是正确的）【学考例题】根据轴测图，补全三视图中缺少的图线。粗实线：可见轮廓线细实线：尺寸线、尺寸界线、引出线、辅助线虚线：不可见轮廓线几种常见图线图线：国标规定了图线的名称、形式、宽度等。细实线、虚线大约是粗实线宽度的1/3。绘图必须用尺和铅笔。细点划线：对称中心线小结正投影2个特征：三视图:投影规律九个字:主视图左视图俯视图主视图左视图俯视图长对正,高平齐,宽相等长对正,高平齐,宽相等平行的投射线；投射线垂直投影面平行的投射线；投射线垂直投影面规范严谨规范严谨一种绘制图样的态度:一种绘制图样的态度:12391239课后作业：请你根据自己的能力，选择一个难度适中有物体，画出它的三视图。三克油！
