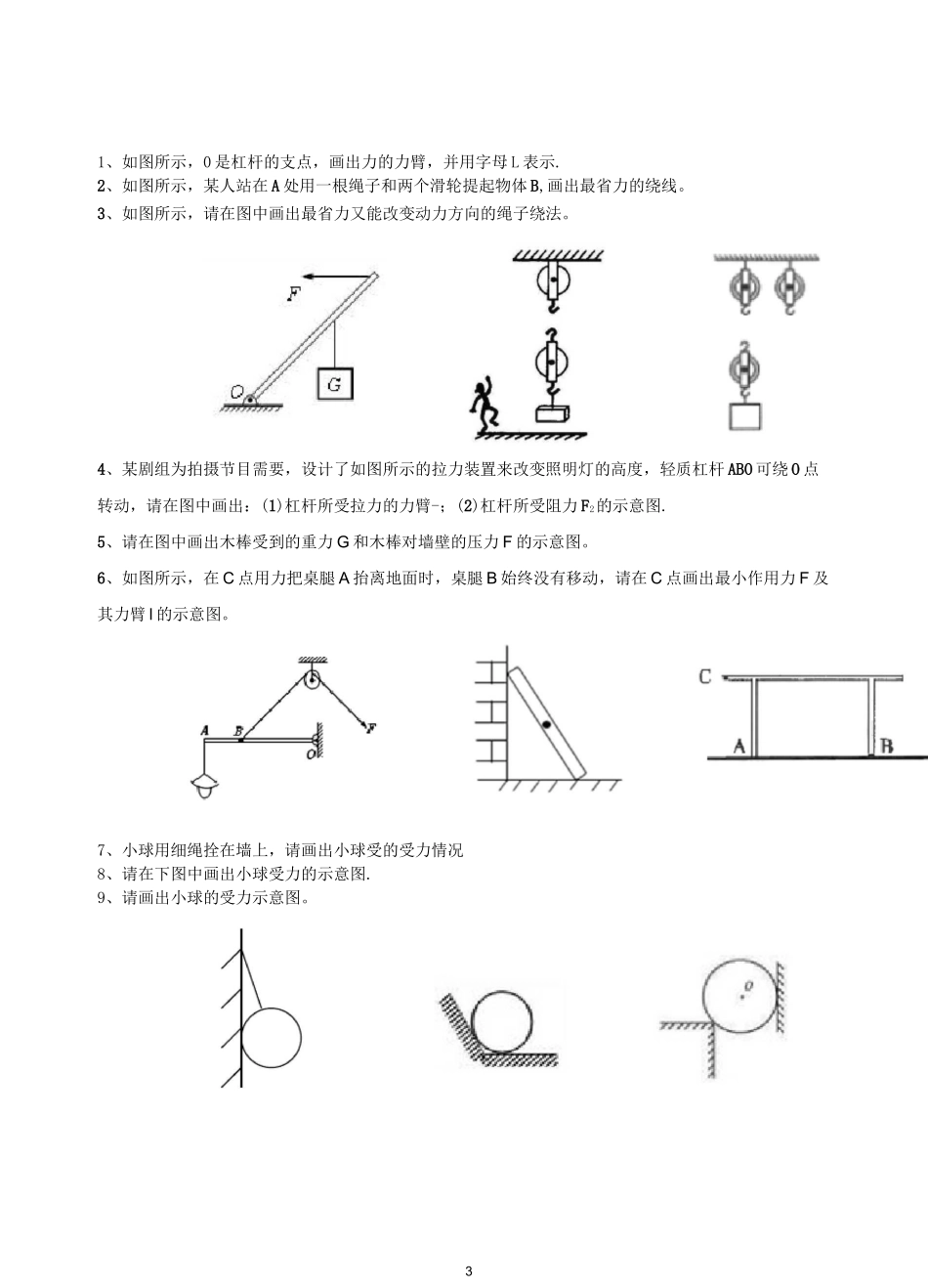

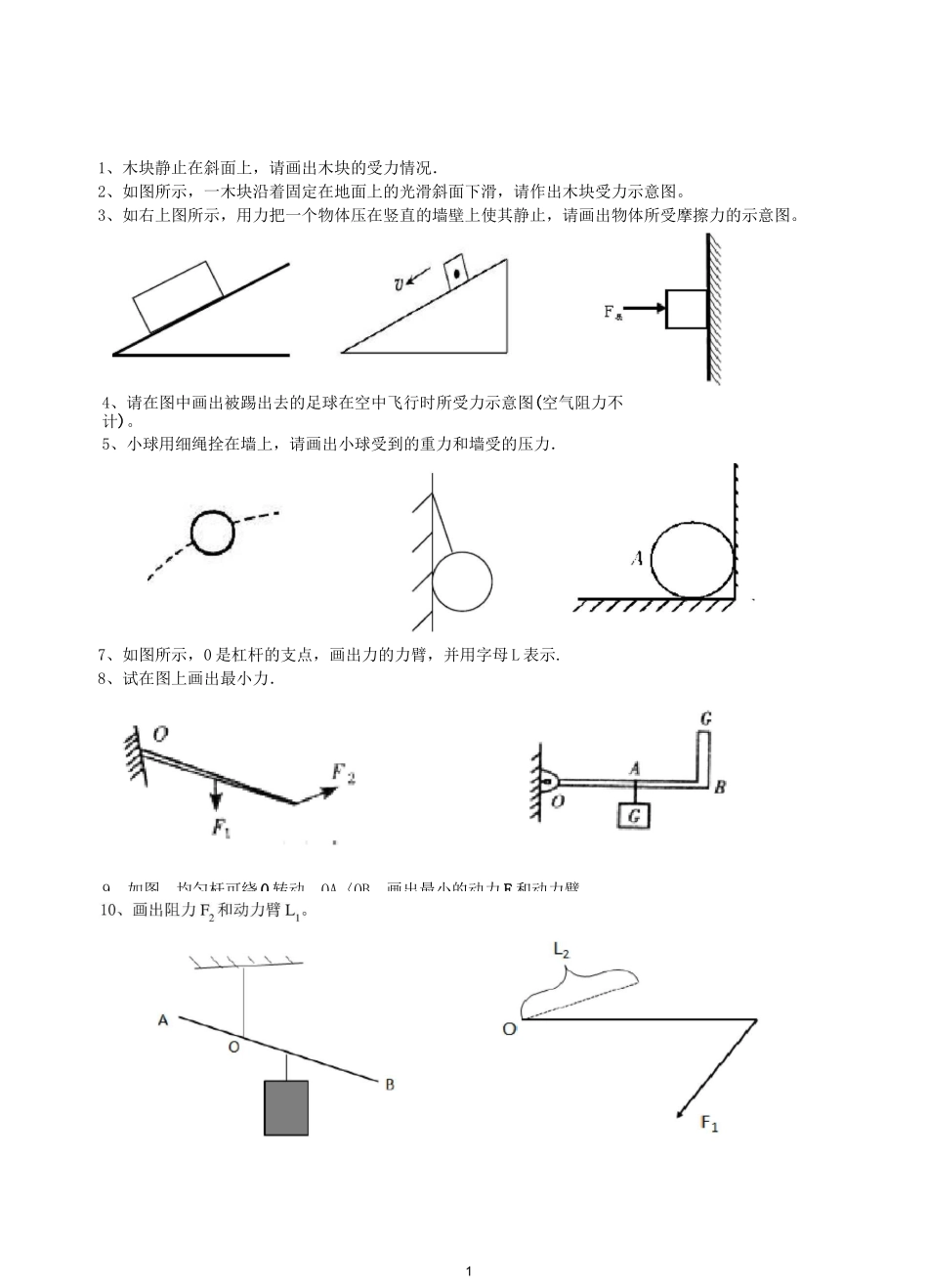

11、木块静止在斜面上，请画出木块的受力情况．2、如图所示，一木块沿着固定在地面上的光滑斜面下滑，请作出木块受力示意图。3、如右上图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图。7、如图所示，0是杠杆的支点，画出力的力臂，并用字母L表示.8、试在图上画出最小力．4、请在图中画出被踢出去的足球在空中飞行时所受力示意图(空气阻力不计)。5、小球用细绳拴在墙上，请画出小球受到的重力和墙受的压力．如图，均匀杆可绕O转动，OA〈OB，画出最小的动力F和动力臂9、中考物理作图题专题训练（02）231、如图所示，0是杠杆的支点，画出力的力臂，并用字母L表示.2、如图所示，某人站在A处用一根绳子和两个滑轮提起物体B,画出最省力的绕线。3、如图所示，请在图中画出最省力又能改变动力方向的绳子绕法。4、某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：(1)杠杆所受拉力的力臂-；(2)杠杆所受阻力F2的示意图.5、请在图中画出木棒受到的重力G和木棒对墙壁的压力F的示意图。6、如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂l的示意图。7、小球用细绳拴在墙上，请画出小球受的受力情况8、请在下图中画出小球受力的示意图.9、请画出小球的受力示意图。中考物理作图题专题训练(01)4中考物理作图题专题训练（5）5中考物理作图题专题训练（6）5N-Os中考物理作图题专题训练（7）51.已知通电螺线管中的电流方向，标出小磁针的N极.2．图中小磁针静止在通电螺线管旁，请你在图上标明：（1）电源的正负极；（2）通电螺线管的N、S极；（3）磁感线的方向.3.如图所示，标出通电螺线管旁条形磁体的S、N极和图中磁感线方向.4、如图所示的两个螺线管通电后互相排斥应如何连接电源，在图中画出5、根据小磁针的两极如图所示，试把导线的绕制方法在图上表示出来.6、通电螺线管的磁感线方向如图所示，请在图中标出小磁针的N极和电源的“+”、“-”极。7、如图是简单的火警自动报警装置所需的电路元件。其中，温控开关在温度升高到某值时自动闭合，常温时自动断开。要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮。请按上述要求，将图中元件连成一个火警报警器电路（a、b、c为三个接线柱）。电火电融找中考物理作图题专题训练（8）火找51．根据电路图连接实物图．2．请将如图29所示元件，连接成符合安全用电要求的家庭电路。3•如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入。4、为节约电能，地下通道电动扶梯只需在白天且有人时才开启，利用红外线自动开关S1（现场有人，S1闭合;现场无人，S1断开）以及可见光自动开关S2（白天，S2闭合；夜间，S2断开）控制电路，可达到目的•请完成电路连接．5、一间教室要安装2盏“220V40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来.
