以下架空电力线路工程监理细则VIP专享VIP免费

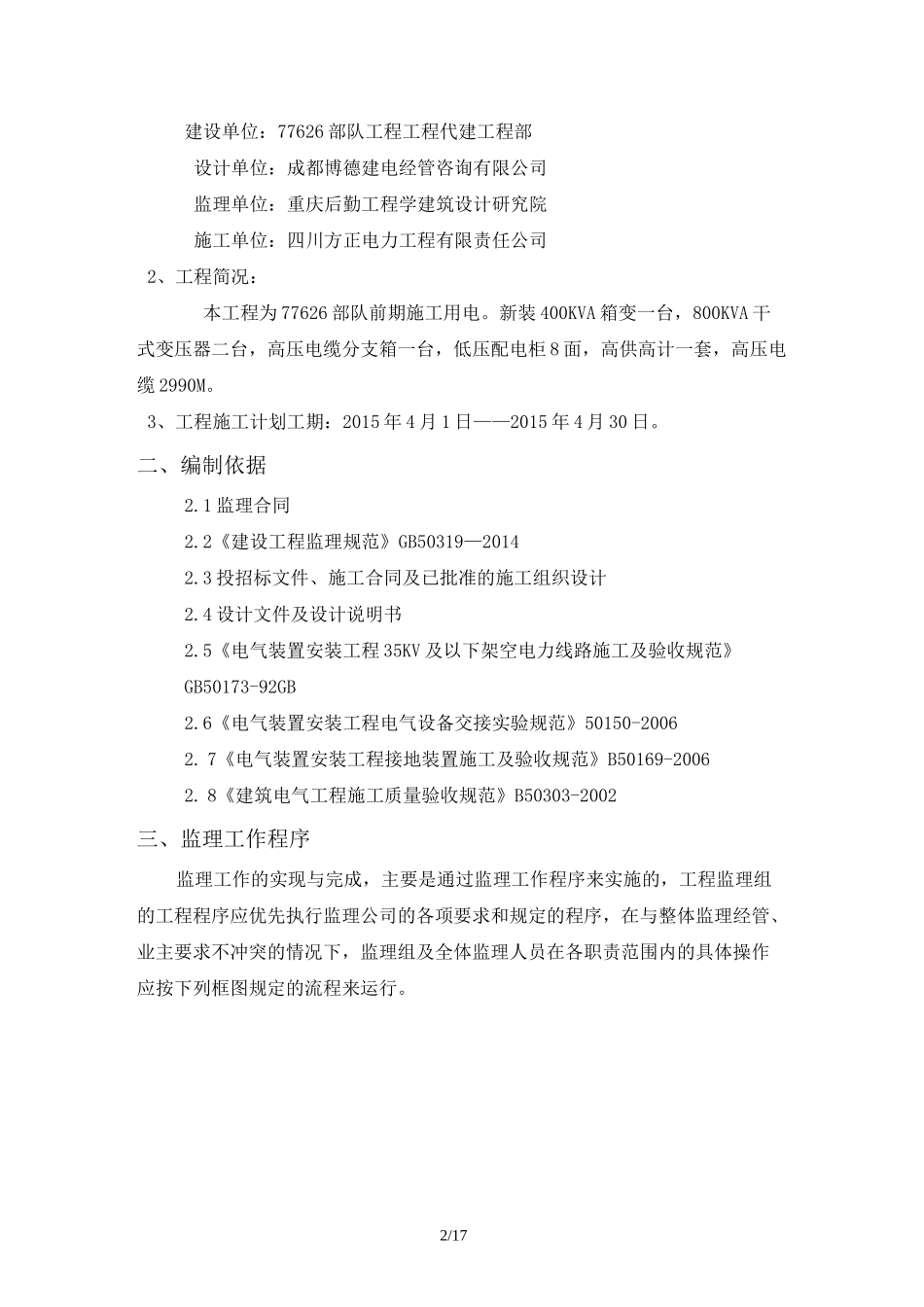

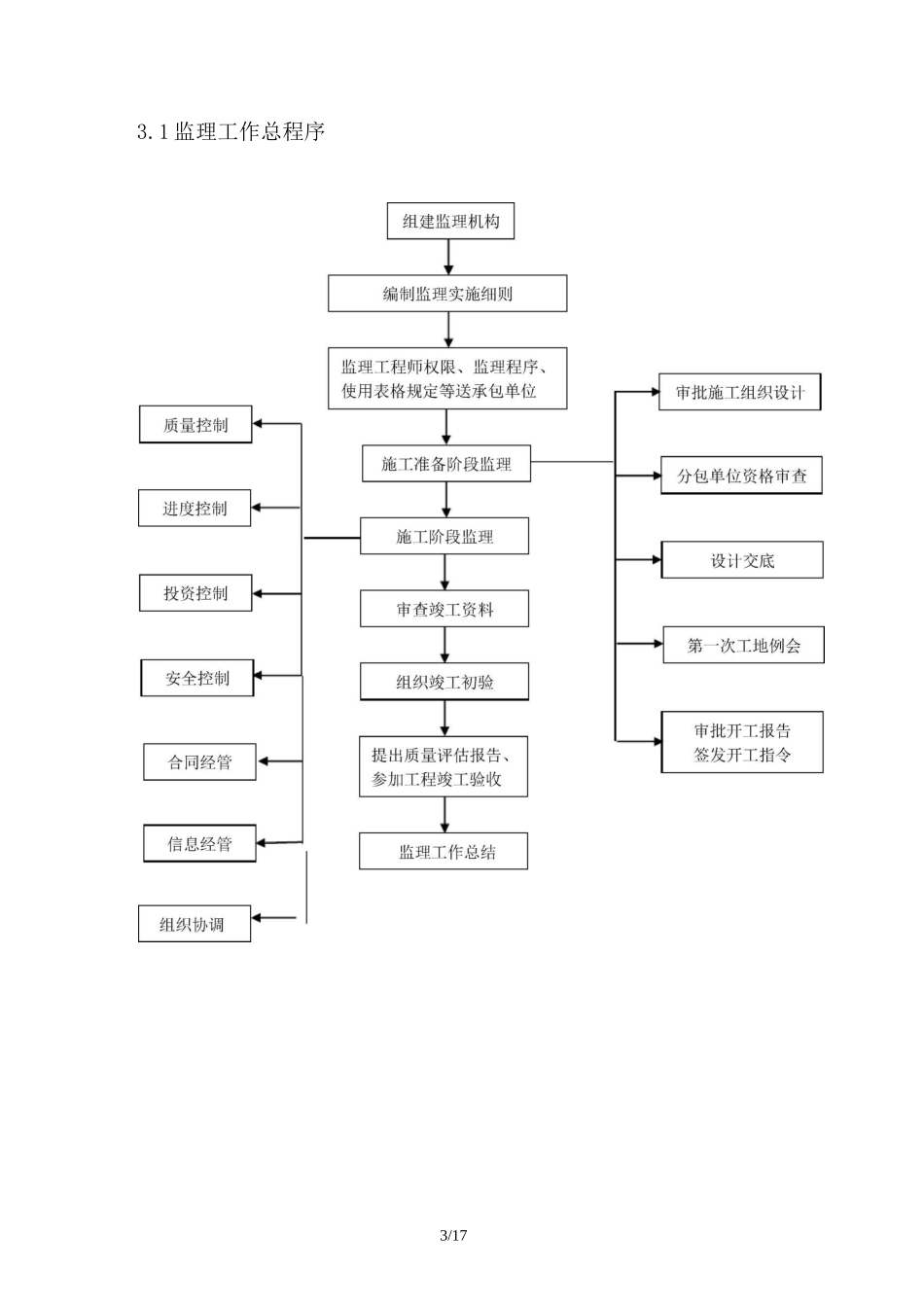

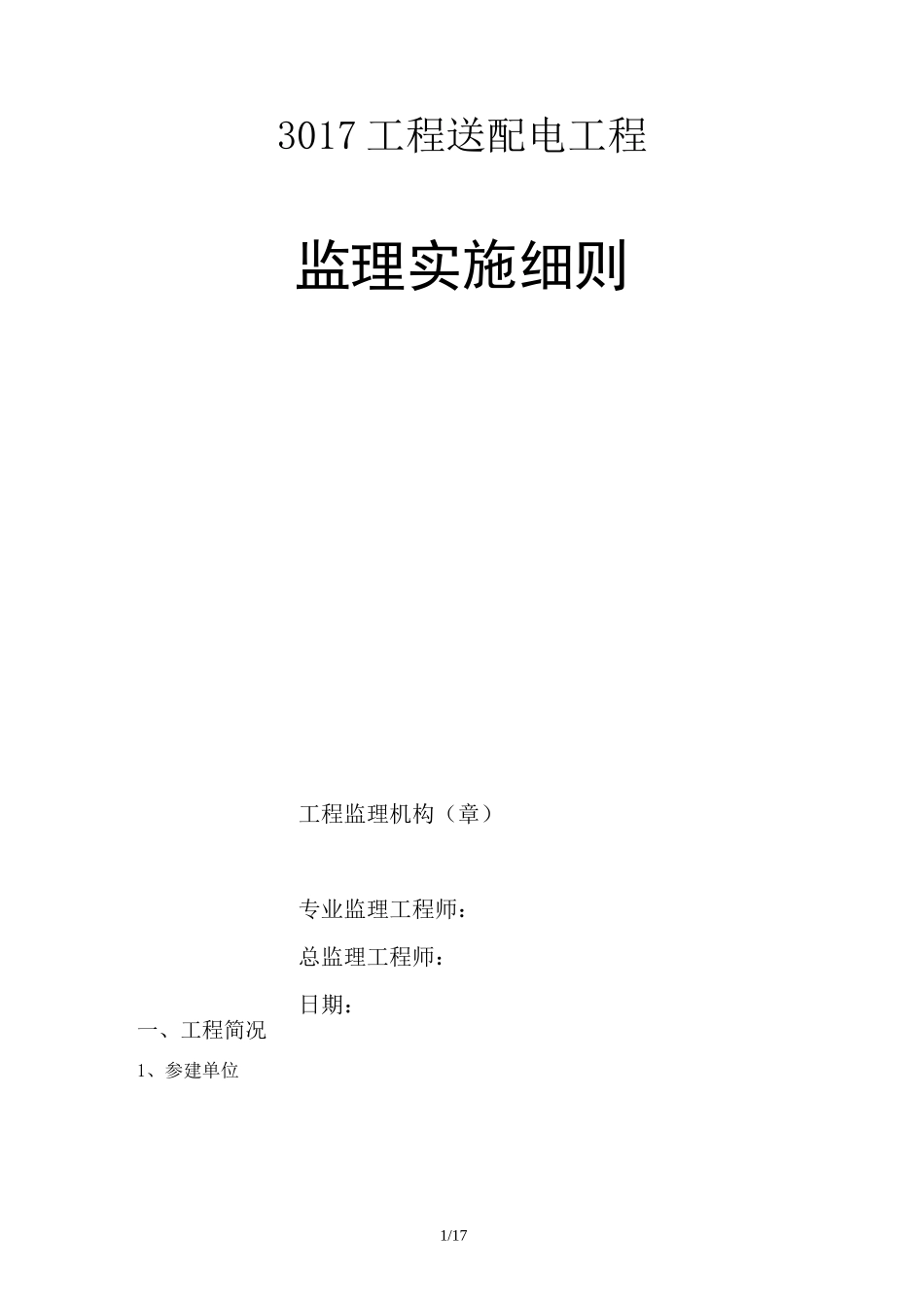

1/173017工程送配电工程监理实施细则工程监理机构（章）专业监理工程师：总监理工程师：日期：一、工程简况1、参建单位2/17建设单位：77626部队工程工程代建工程部设计单位：成都博德建电经管咨询有限公司监理单位：重庆后勤工程学建筑设计研究院施工单位：四川方正电力工程有限责任公司2、工程简况：本工程为77626部队前期施工用电。新装400KVA箱变一台，800KVA干式变压器二台，高压电缆分支箱一台，低压配电柜8面，高供高计一套，高压电缆2990M。3、工程施工计划工期：2015年4月1日——2015年4月30日。二、编制依据2.1监理合同2.2《建设工程监理规范》GB50319—20142.3投招标文件、施工合同及已批准的施工组织设计2.4设计文件及设计说明书2.5《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173-92GB2.6《电气装置安装工程电气设备交接实验规范》50150-20062.7《电气装置安装工程接地装置施工及验收规范》B50169-20062.8《建筑电气工程施工质量验收规范》B50303-2002三、监理工作程序监理工作的实现与完成，主要是通过监理工作程序来实施的，工程监理组的工程程序应优先执行监理公司的各项要求和规定的程序，在与整体监理经管、业主要求不冲突的情况下，监理组及全体监理人员在各职责范围内的具体操作应按下列框图规定的流程来运行。3/173.1监理工作总程序4/173.2工程工程划分表单位工程名称分部工程名称分项工程名称检验批直埋电缆工程电缆沟工程电缆沟开挖电缆敷设工程电缆敷设电缆井工程电缆井杆上电气设备工程杆塔基础工程土石方施工杆塔工程杆塔组立拉线安装工程拉线安装工程附件安装工程附件安装工程杆上电气设备安装工程杆上电气设备安装工程接地工程接地装置安装工程四、监理工作的控制要点及目标值4.1关键施工环节：根据以往10KV供电线路建设监理经验，认为以下内容为工程实施关键环节，是监理控制的重点。关键施工环节内容如下：4.1.1原材料和设备的检验；4.1.2电工及焊工资质的审查；4.1.3测量放线；4.1.4电杆组对焊接；4.1.5电杆基础；4.1.6拉线安装；4.1.7导线连接；4.1.8接地装置安装及检测；4.1.9导线穿跨越间距检测；4.1.10电气设备实验与检测；4.1.11线路绝缘电阻检测；4.1.12线路冲击合闸实验。4.2、质量监理控制措施4.2.1质量监理预控措施1、监理部根据工程特点编制质量预防措施，建立质量保证体系，落实现场监理人员的分工和职责，并逐级分解质量目标，形成上下共管机制。2、验证承包商的资质能力及现场主管人员、关键技术、质检、安全人员的资格，提出审查意见。3、审查承包商的质量体系及施工组织设计、QHSE保证和经管体系，使其目标明确，经管到位，责任到人，人尽其责。严格审查电工及其他主要技术工种操作人员上岗资格。4、审批承包商的施工组织设计、施工技术方案、施工质量程序文件，确保工程质量有可行的技术保障和组织措施。针对现场施工特点、工艺要求等提出监理意见，并向业主提出书面报告。5、参加图纸会审和开工前的设计交底，及时纠正设计图纸中出现的错、漏、碰、缺。对将来施工中有可能出现的质量问题，尤其是针对线路的测量、穿跨越地点、杆塔基础埋设、导线架设、拉线安装等关键工序做好提前预测，提出\Y*■、'八■，I[1*—r-.r*注意事项。5/176、审查施工机械的技术性能是否符合施工组织设计要求，查验施工中各类计量测试器具是否校验，并满足使用要求；7、严格审查工程所用材料、配件的出厂合格证和质量证明书等资料；并进行现场随机抽检，如对其质量怀疑要令其复验和测试。8、严格审查入场的设备出厂合格证、质量检验报告、质量保证书、使用安装说明书及其主要材料的质量保证书等技术资料，对设备的检查和实验进行现场旁站监理。9、每月一次质量统计汇报和分析，针对不同情况存在的问题，制订质量预控措施和计划，定期向总监和业主汇报质量控制情况和状态。4.2.2施工过程质量控制措施1、质量控制要点应按本细则表4.2.2的规定。4.2.2质量控制点设置一览表序号工程工程质量控制要点控制手段备注1进场材料、设备架空导线包装与标识、质量证明文件；规格型号是否与设计相符；平行检杳电气设备标识、材料质量证明文件；规格型...
