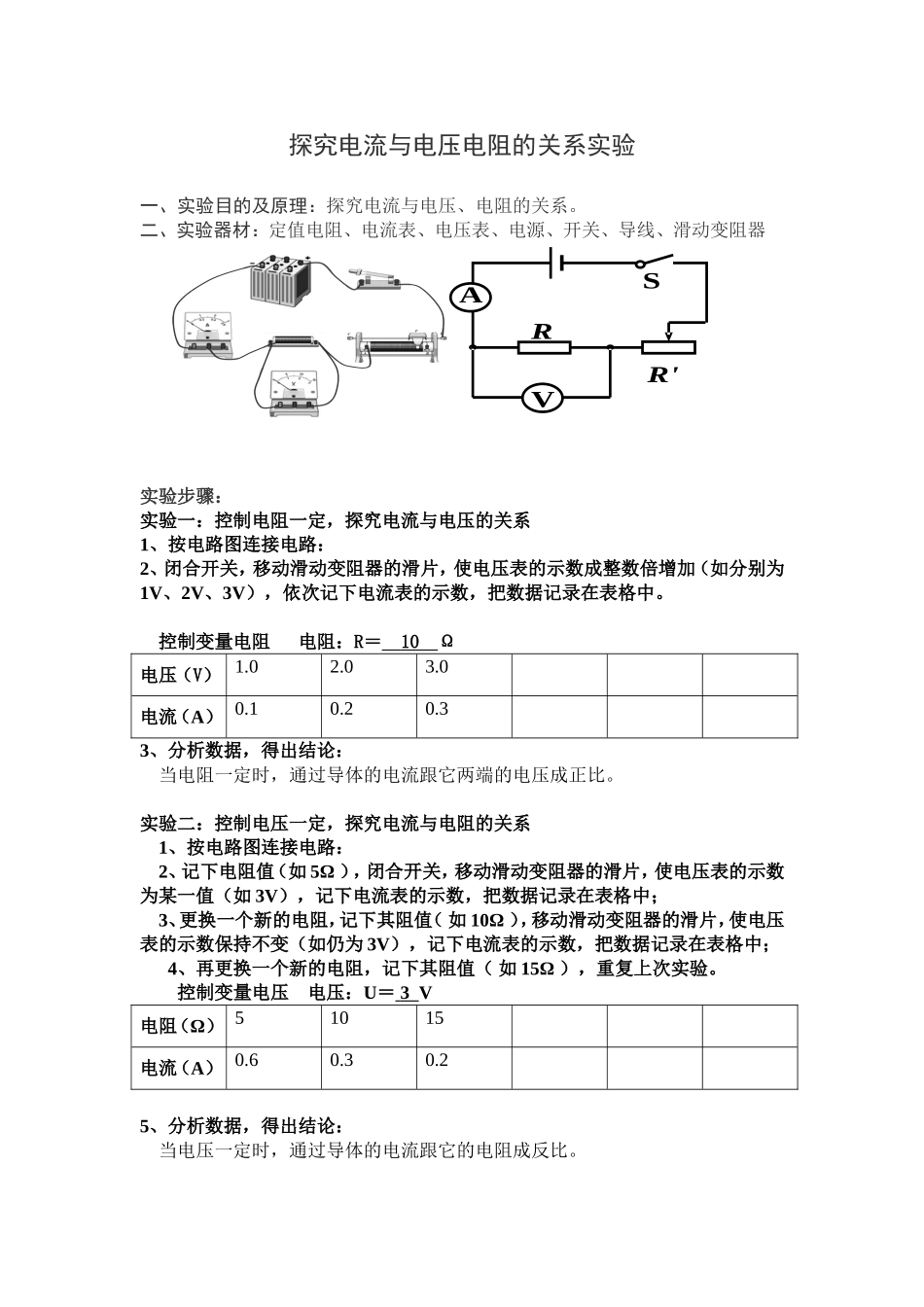

探究电流与电压电阻的关系实验一、实验目的及原理:探究电流与电压、电阻的关系。二、实验器材:定值电阻、电流表、电压表、电源、开关、导线、滑动变阻器实验步骤:实验一:控制电阻一定,探究电流与电压的关系1、按电路图连接电路:2、闭合开关,移动滑动变阻器的滑片,使电压表的示数成整数倍增加(如分别为1V、2V、3V),依次记下电流表的示数,把数据记录在表格中。控制变量电阻电阻:R=10Ω电压(V)1.02.03.0电流(A)0.10.20.33、分析数据,得出结论:当电阻一定时,通过导体的电流跟它两端的电压成正比。实验二:控制电压一定,探究电流与电阻的关系1、按电路图连接电路:2、记下电阻值(如5Ω),闭合开关,移动滑动变阻器的滑片,使电压表的示数为某一值(如3V),记下电流表的示数,把数据记录在表格中;3、更换一个新的电阻,记下其阻值(如10Ω),移动滑动变阻器的滑片,使电压表的示数保持不变(如仍为3V),记下电流表的示数,把数据记录在表格中;4、再更换一个新的电阻,记下其阻值(如15Ω),重复上次实验。控制变量电压电压:U=3V电阻(Ω)51015电流(A)0.60.30.25、分析数据,得出结论:当电压一定时,通过导体的电流跟它的电阻成反比。AVRR'S
