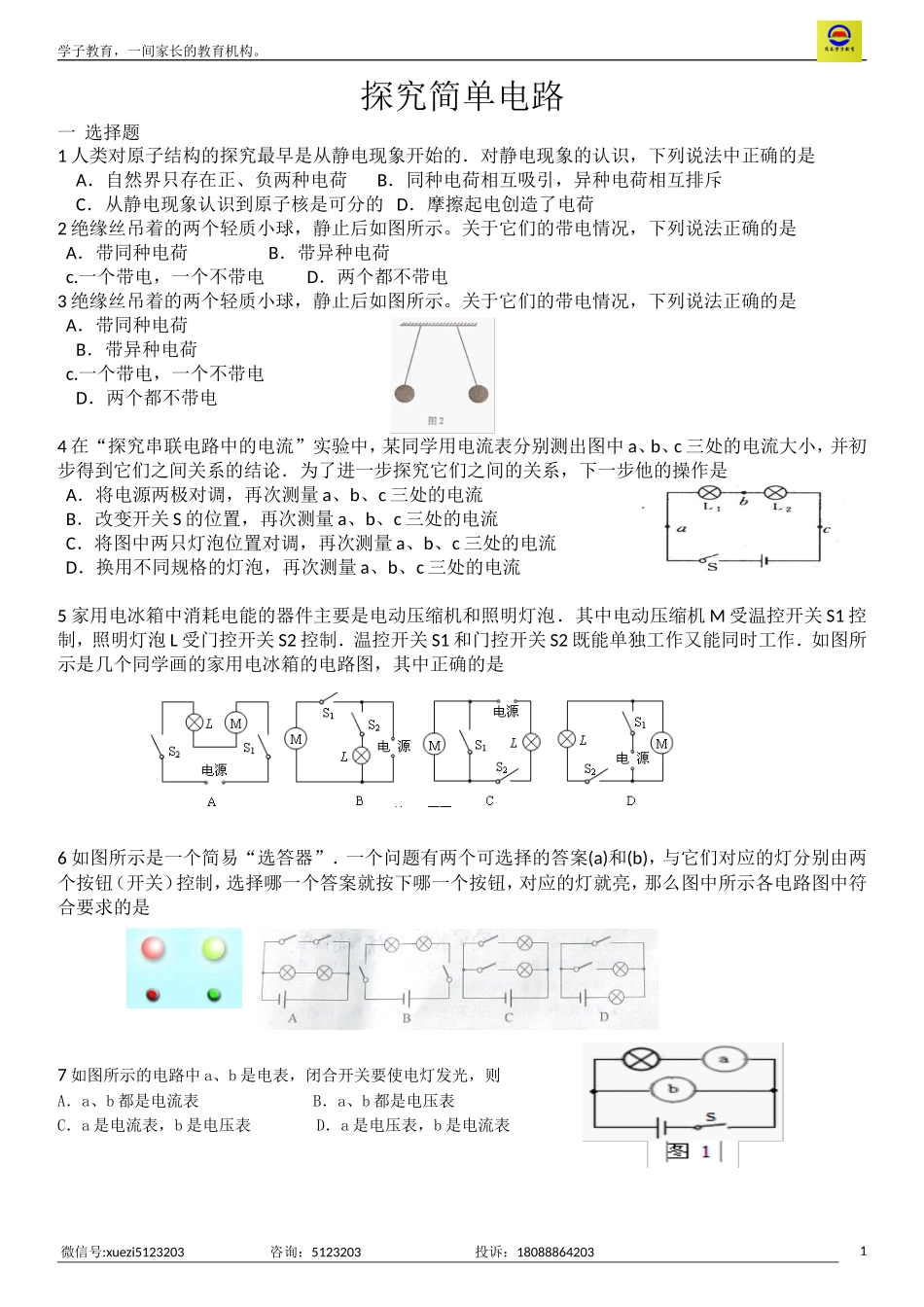

学子教育，一间家长的教育机构。探究简单电路一选择题1人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是A．自然界只存在正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．从静电现象认识到原子核是可分的D．摩擦起电创造了电荷2绝缘丝吊着的两个轻质小球，静止后如图所示。关于它们的带电情况，下列说法正确的是A．带同种电荷B．带异种电荷c.一个带电，一个不带电D．两个都不带电3绝缘丝吊着的两个轻质小球，静止后如图所示。关于它们的带电情况，下列说法正确的是A．带同种电荷B．带异种电荷c.一个带电，一个不带电D．两个都不带电4在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流5家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是6如图所示是一个简易“选答器”．一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图中所示各电路图中符合要求的是7如图所示的电路中a、b是电表，闭合开关要使电灯发光，则A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表微信号:xuezi5123203咨询：5123203投诉：180888642031学子教育，一间家长的教育机构。8楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是二、填空题10图所示的电璐，开关闭合时电流表(甲)测量的是通过_____的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过______的电流（选填“L1”、“L2”或“L1和L2”）。L1和L2两只灯泡是_______关系（选填“串联”或“并联”）。11对人体安全的电压是：不高于___________V；家里的电灯、电视、电冰箱等家用电器的连接方式是___________的（填“串联”或“并联”）．12.在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_______(选填“能”或“不能”)独立工作13张磊同学发现家里的电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是____________，使得扇叶容易吸附灰尘。14使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。若不能预先估计，则应从电表_________（选填“较大”或“较小”）的量程起，并采用_____________法来判断被测量值是否大于电表的量程。15如图所示，是小敏同学在某次实验探究中连接的电路。开关S2控制的是灯______，电流表测量的是________的电流。16如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过(选填“电源”“L1”或“L2”)的电流，b电流表的读数应为安。微信号:xuezi5123203咨询：5123203投诉：180888642032学子教育，一间家长的教育机构。三、实验探究题17小刚和小丽用图15所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同。(1)请用笔画线代替导线，连接实验电路。要求：L1和L2串联，电压表测量两灯串联后的总电压。(2)小刚用电压表测量L1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是__________。(3)他们在测量L2两端的电压时，两灯突然熄灭，电压...
