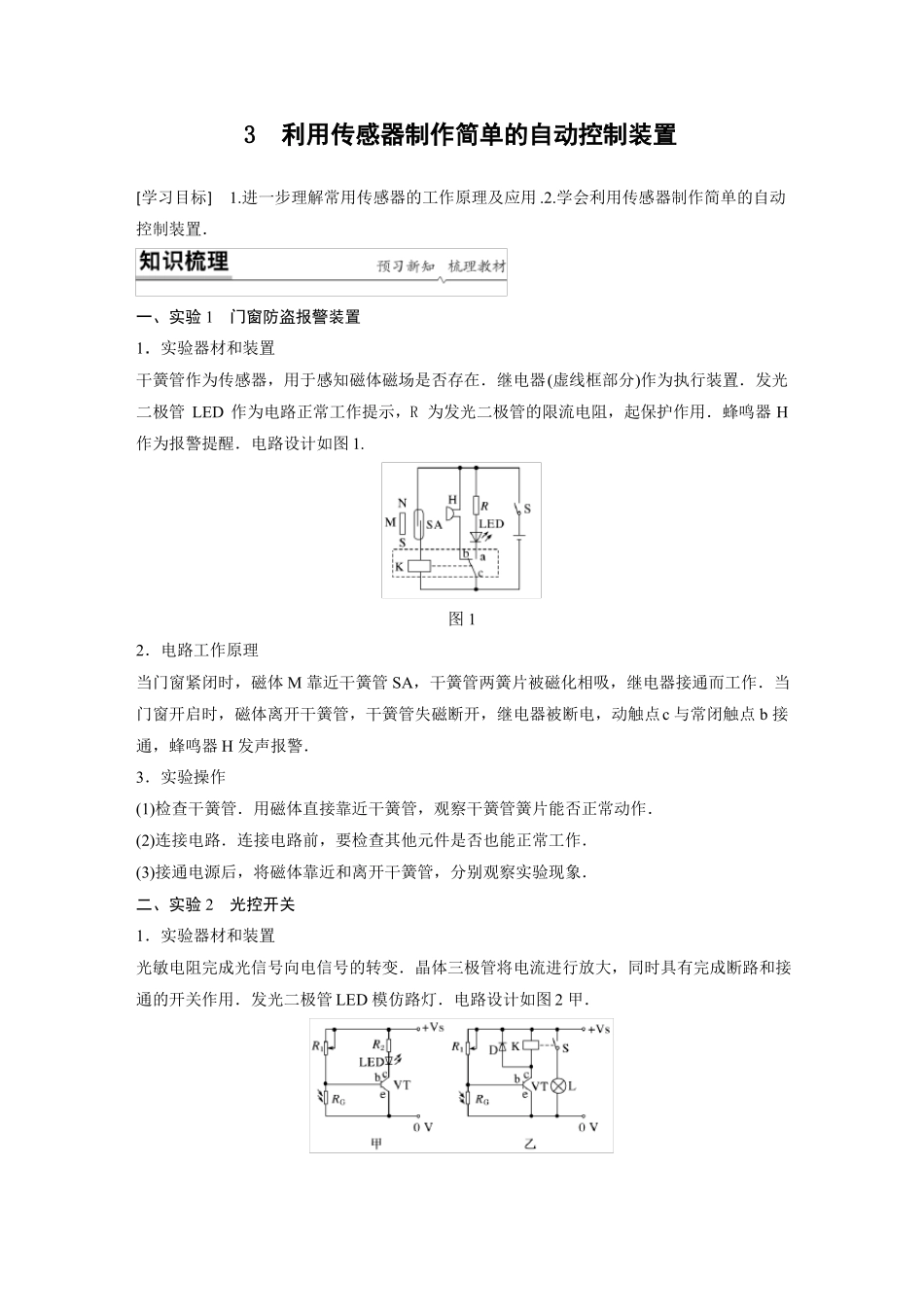

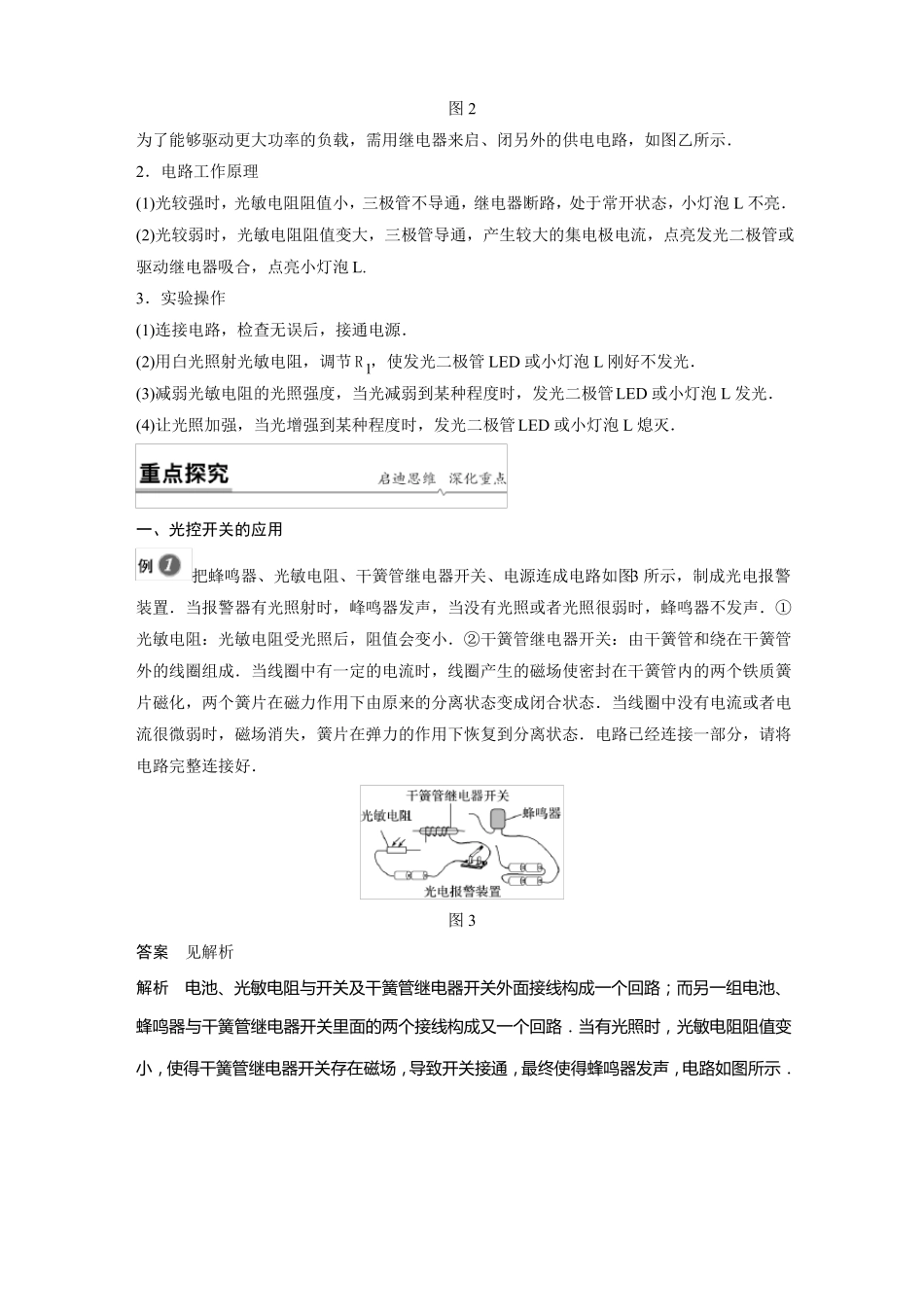

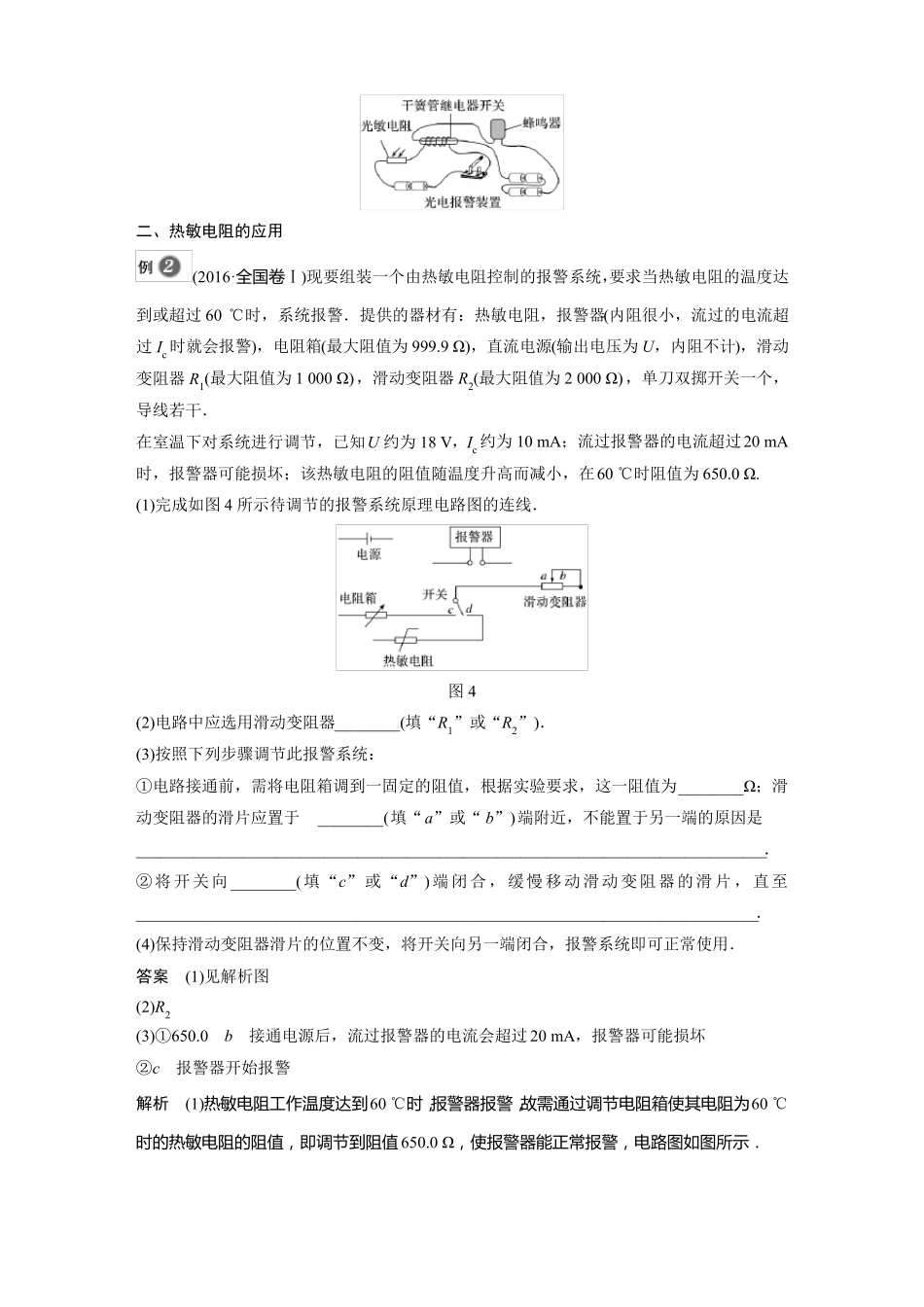

3利用传感器制作简单的自动控制装置[学习目标]1.进一步理解常用传感器的工作原理及应用.2.学会利用传感器制作简单的自动控制装置．一、实验1门窗防盗报警装置1．实验器材和装置干簧管作为传感器，用于感知磁体磁场是否存在．继电器(虚线框部分)作为执行装置．发光二极管LED作为电路正常工作提示，R为发光二极管的限流电阻，起保护作用．蜂鸣器H作为报警提醒．电路设计如图1.图12．电路工作原理当门窗紧闭时，磁体M靠近干簧管SA，干簧管两簧片被磁化相吸，继电器接通而工作．当门窗开启时，磁体离开干簧管，干簧管失磁断开，继电器被断电，动触点c与常闭触点b接通，蜂鸣器H发声报警．3．实验操作(1)检查干簧管．用磁体直接靠近干簧管，观察干簧管簧片能否正常动作．(2)连接电路．连接电路前，要检查其他元件是否也能正常工作．(3)接通电源后，将磁体靠近和离开干簧管，分别观察实验现象．二、实验2光控开关1．实验器材和装置光敏电阻完成光信号向电信号的转变．晶体三极管将电流进行放大，同时具有完成断路和接通的开关作用．发光二极管LED模仿路灯．电路设计如图2甲．图2为了能够驱动更大功率的负载，需用继电器来启、闭另外的供电电路，如图乙所示．2．电路工作原理(1)光较强时，光敏电阻阻值小，三极管不导通，继电器断路，处于常开状态，小灯泡L不亮．(2)光较弱时，光敏电阻阻值变大，三极管导通，产生较大的集电极电流，点亮发光二极管或驱动继电器吸合，点亮小灯泡L.3．实验操作(1)连接电路，检查无误后，接通电源．(2)用白光照射光敏电阻，调节R1，使发光二极管LED或小灯泡L刚好不发光．(3)减弱光敏电阻的光照强度，当光减弱到某种程度时，发光二极管LED或小灯泡L发光．(4)让光照加强，当光增强到某种程度时，发光二极管LED或小灯泡L熄灭．一、光控开关的应用把蜂鸣器、光敏电阻、干簧管继电器开关、电源连成电路如图3所示，制成光电报警装置．当报警器有光照射时，峰鸣器发声，当没有光照或者光照很弱时，蜂鸣器不发声．①光敏电阻：光敏电阻受光照后，阻值会变小．②干簧管继电器开关：由干簧管和绕在干簧管外的线圈组成．当线圈中有一定的电流时，线圈产生的磁场使密封在干簧管内的两个铁质簧片磁化，两个簧片在磁力作用下由原来的分离状态变成闭合状态．当线圈中没有电流或者电流很微弱时，磁场消失，簧片在弹力的作用下恢复到分离状态．电路已经连接一部分，请将电路完整连接好．图3答案见解析解析电池、光敏电阻与开关及干簧管继电器开关外面接线构成一个回路；而另一组电池、蜂鸣器与干簧管继电器开关里面的两个接线构成又一个回路．当有光照时，光敏电阻阻值变小，使得干簧管继电器开关存在磁场，导致开关接通，最终使得蜂鸣器发声，电路如图所示．二、热敏电阻的应用(2016·全国卷Ⅰ)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60℃时，系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过Ic时就会报警)，电阻箱(最大阻值为999.9Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1000Ω)，滑动变阻器R2(最大阻值为2000Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节，已知U约为18V，Ic约为10mA；流过报警器的电流超过20mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60℃时阻值为650.0Ω.(1)完成如图4所示待调节的报警系统原理电路图的连线．图4(2)电路中应选用滑动变阻器________(填“R1”或“R2”)．(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为________Ω；滑动变阻器的滑片应置于________(填“a”或“b”)端附近，不能置于另一端的原因是_____________________________________________________________________________．②将开关向________(填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至____________________________________________________________________________．(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．答案(1)见解析图(2)R2(3)①650.0b接通电源后，流...
