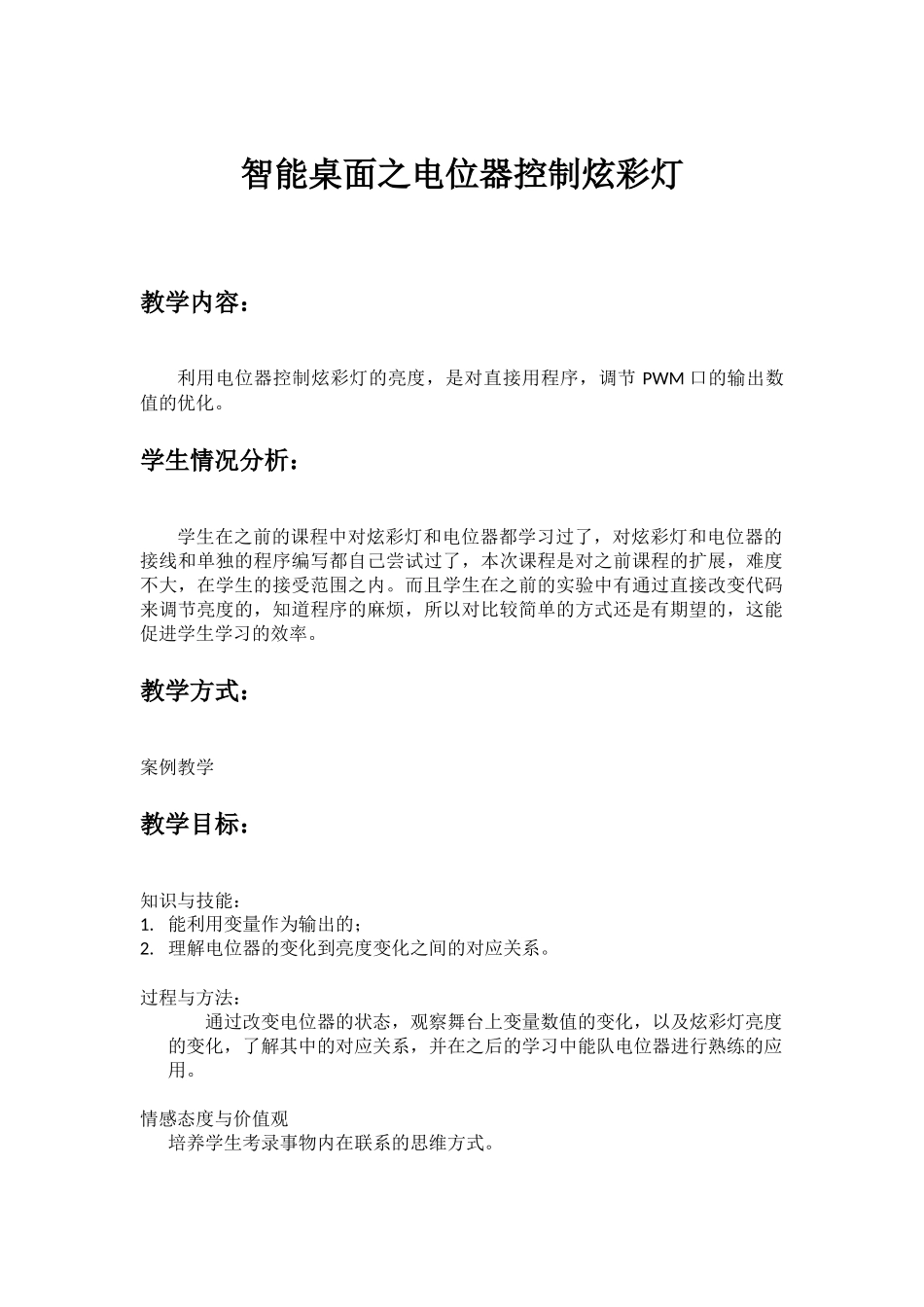

第7课电位器控制炫彩灯_第1页
1/3

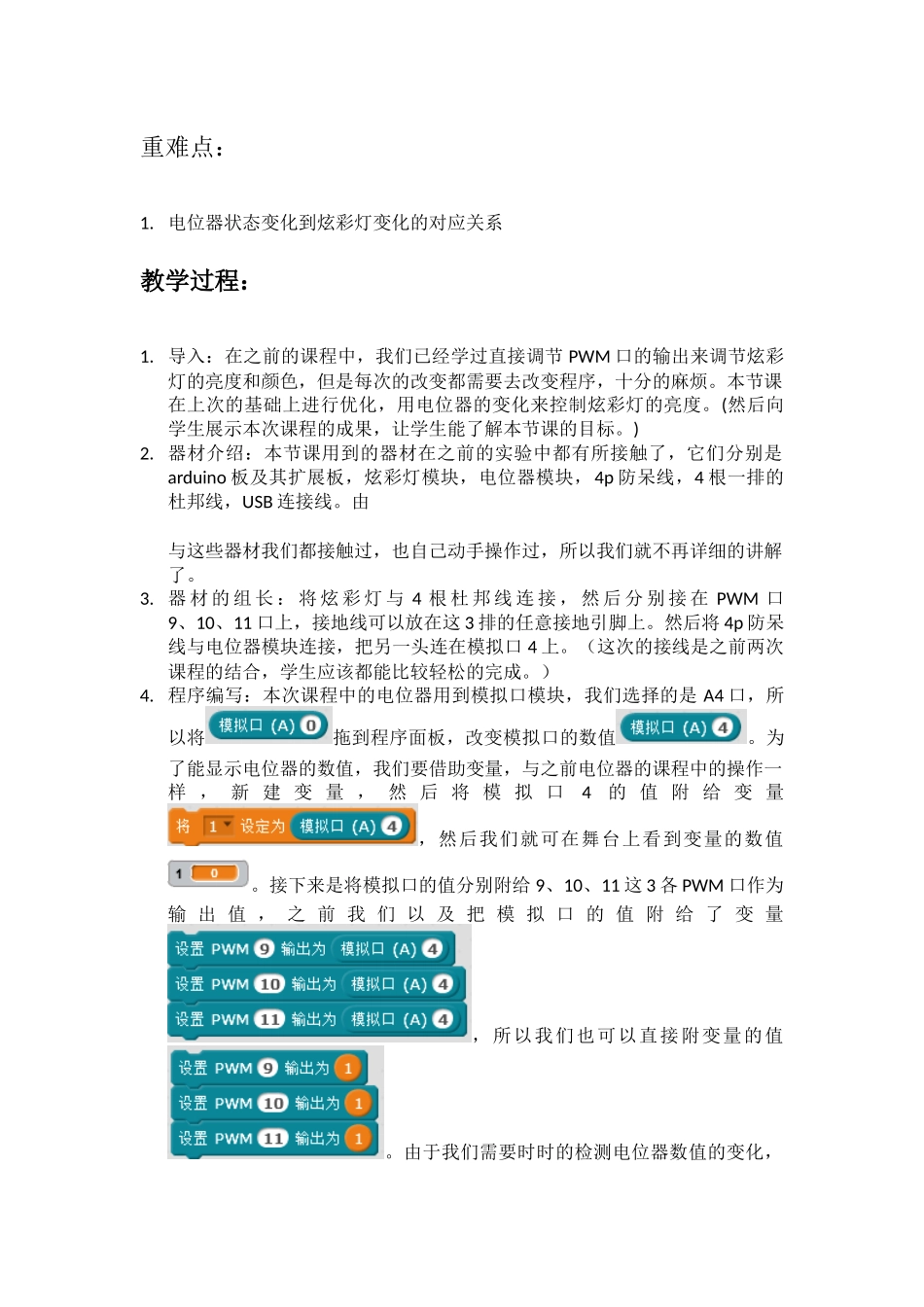

第7课电位器控制炫彩灯_第2页
2/3

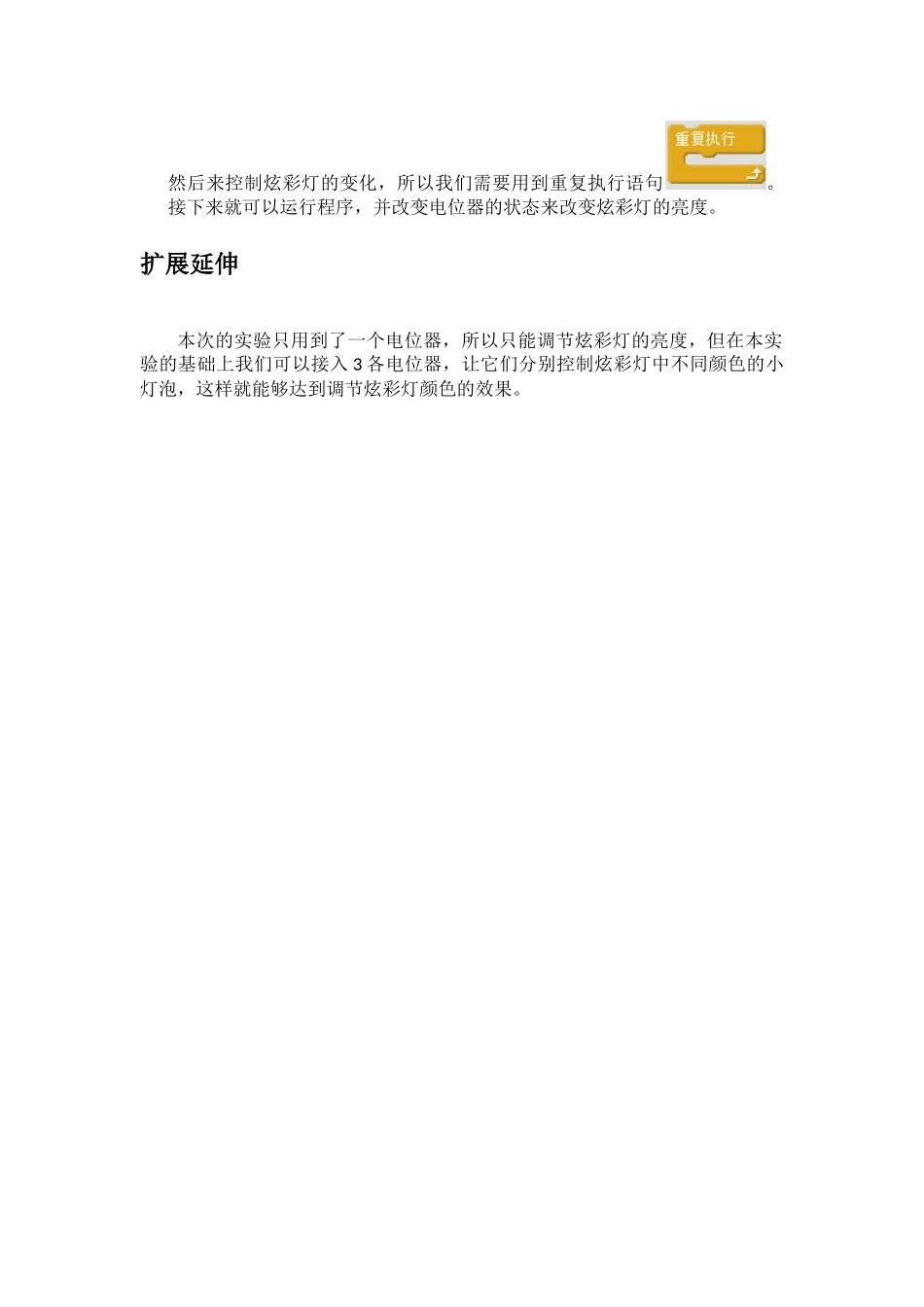

第7课电位器控制炫彩灯_第3页
3/3
智能桌面之电位器控制炫彩灯教学内容:利用电位器控制炫彩灯的亮度,是对直接用程序,调节PWM口的输出数值的优化。学生情况分析:学生在之前的课程中对炫彩灯和电位器都学习过了,对炫彩灯和电位器的接线和单独的程序编写都自己尝试过了,本次课程是对之前课程的扩展,难度不大,在学生的接受范围之内。而且学生在之前的实验中有通过直接改变代码来调节亮度的,知道程序的麻烦,所以对比较简单的方式还是有期望的,这能促进学生学习的效率。教学方式:案例教学教学目标:知识与技能:1.能利用变量作为输出的;2.理解电位器的变化到亮度变化之间的对应关系。过程与方法:通过改变电位器的状态,观察舞台上变量数值的变化,以及炫彩灯亮度的变化,了解其中的对应关系,并在之后的学习中能队电位器进行熟练的应用。情感态度与价值观培养学生考录事物内在联系的思维方式。重难点:1.电位器状态变化到炫彩灯变化的对应关系教学过程:1.导入:在之前的课程中,我们已经学过直接调节PWM口的输出来调节炫彩灯的亮度和颜色,但是每次的改变都需要去改变程序,十分的麻烦。本节课在上次的基础上进行优化,用电位器的变化来控制炫彩灯的亮度。(然后向学生展示本次课程的成果,让学生能了解本节课的目标。)2.器材介绍:本节课用到的器材在之前的实验中都有所接触了,它们分别是arduino板及其扩展板,炫彩灯模块,电位器模块,4p防呆线,4根一排的杜邦线,USB连接线。由与这些器材我们都接触过,也自己动手操作过,所以我们就不再详细的讲解了。3.器材的组长:将炫彩灯与4根杜邦线连接,然后分别接在PWM口9、10、11口上,接地线可以放在这3排的任意接地引脚上。然后将4p防呆线与电位器模块连接,把另一头连在模拟口4上。(这次的接线是之前两次课程的结合,学生应该都能比较轻松的完成。)4.程序编写:本次课程中的电位器用到模拟口模块,我们选择的是A4口,所以将拖到程序面板,改变模拟口的数值。为了能显示电位器的数值,我们要借助变量,与之前电位器的课程中的操作一样,新建变量,然后将模拟口4的值附给变量,然后我们就可在舞台上看到变量的数值。接下来是将模拟口的值分别附给9、10、11这3各PWM口作为输出值,之前我们以及把模拟口的值附给了变量,所以我们也可以直接附变量的值。由于我们需要时时的检测电位器数值的变化,然后来控制炫彩灯的变化,所以我们需要用到重复执行语句。接下来就可以运行程序,并改变电位器的状态来改变炫彩灯的亮度。扩展延伸本次的实验只用到了一个电位器,所以只能调节炫彩灯的亮度,但在本实验的基础上我们可以接入3各电位器,让它们分别控制炫彩灯中不同颜色的小灯泡,这样就能够达到调节炫彩灯颜色的效果。
