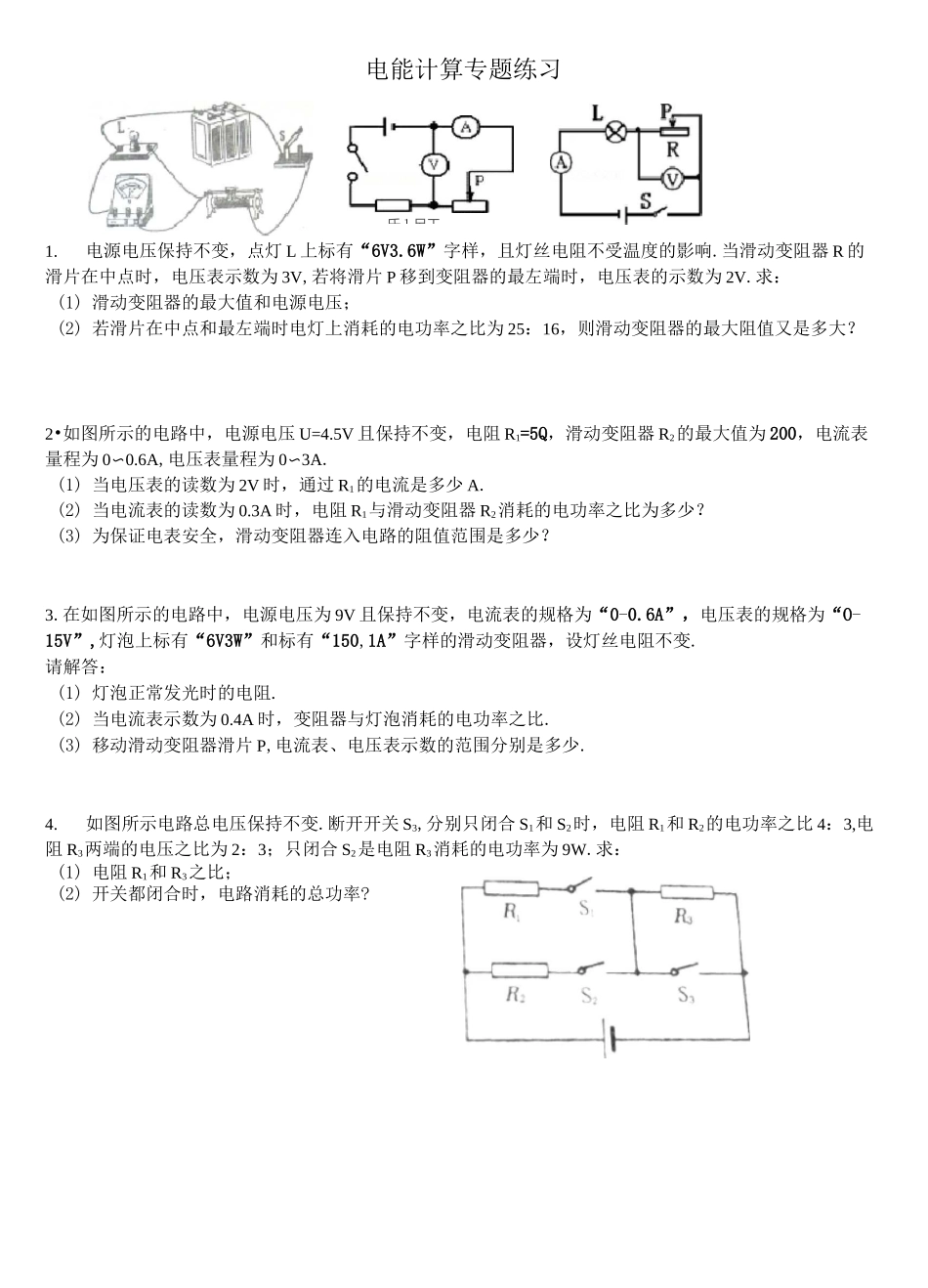

电能计算专题练习1.电源电压保持不变，点灯L上标有“6V3.6W”字样，且灯丝电阻不受温度的影响.当滑动变阻器R的滑片在中点时，电压表示数为3V,若将滑片P移到变阻器的最左端时，电压表的示数为2V.求：(1)滑动变阻器的最大值和电源电压；(2)若滑片在中点和最左端时电灯上消耗的电功率之比为25：16，则滑动变阻器的最大阻值又是多大？2•如图所示的电路中，电源电压U=4.5V且保持不变，电阻R1=5Q，滑动变阻器R2的最大值为200，电流表量程为0〜0.6A,电压表量程为0〜3A.(1)当电压表的读数为2V时，通过R1的电流是多少A.(2)当电流表的读数为0.3A时，电阻R1与滑动变阻器R2消耗的电功率之比为多少？(3)为保证电表安全，滑动变阻器连入电路的阻值范围是多少？3.在如图所示的电路中，电源电压为9V且保持不变，电流表的规格为“0-0.6A”，电压表的规格为“O-15V”,灯泡上标有“6V3W”和标有“150,1A”字样的滑动变阻器，设灯丝电阻不变.请解答：(1)灯泡正常发光时的电阻.(2)当电流表示数为0.4A时，变阻器与灯泡消耗的电功率之比.(3)移动滑动变阻器滑片P,电流表、电压表示数的范围分别是多少.4.如图所示电路总电压保持不变.断开开关S3,分别只闭合S1和S2时，电阻R1和R2的电功率之比4：3,电阻R3两端的电压之比为2：3；只闭合S2是电阻R3消耗的电功率为9W.求：(1)电阻R1和R3之比；(2)开关都闭合时，电路消耗的总功率?氏1尺工5.电源电压不变，只闭合S,S3时，电流表示数为11,总功率为3W,当S,Si，S2,S3都闭合时，电流表示数为I2，总功率为10.5W，电阻R2的功率为4.5W.(1)电流I1：I2之比(2)电阻R1和R3的比值(3)当只闭合S，S2时，电阻R1的电功率.6.如图是一电饭锅的内部简化图.R1是加热电阻，阻值为48.40；R2是限流电阻，其阻值远大于煮饭时，接通电源、闭合手动开关$]，电饭锅在加热状态.当锅内食物温度达到103°C时，开关S1会自动断开，断开后若无外力作用则不会自动闭合.S2是一个自动温控开关，当锅内食物温度低于70C时会自动闭合，温度达到80C时会自动断开.问：(1)电饭锅处于保温状态时能将饭煮熟吗？为什么？(2)电饭锅正常煮饭时的功率是多少？(3)在加热和保温两种情况下，电饭锅消耗的电功率之比是11：1，求R2的阻值是多少？7.如图所示电路，电源电压保持不变.灯L上标有“6V3W”字样，它的电阻不随温度变化.闭合开关S后，当滑动变阻器的滑片P滑到某一位置M时，电压表的示数为U],滑动变阻器的功率为P2,灯L与电阻R1的电功率之比为1：2；当滑动变阻器的滑片P滑到另一位置N时，电压表的示数为UJ,滑动变阻器的功率为P2'，且5=25'、卩2冷Pj•求：滑动变阻器滑片P在M、N之间滑动时滑动变阻器的阻值变化范围.8.在如图所示电路中，灯L1的电阻R1是灯L2电阻R2的言(不考虑灯丝电阻随温度的变化)，电源电压为10V且保持不变.当闭合开关S0、S1,断开开关S2时，灯L1正常发光，电阻R3消耗的电功率为2W,电压表示数为5；当闭合开关S2,断开开关So、S1时，电阻R4消耗的电功率为0.25W,电压表示数为丄(画出等效电路图)求：(1)电流表前后两次电流之比；(2)灯L1的额定电功率；(3)电阻R4的阻值.9.如图所示，电源电压保持不变，滑动变阻器最大值为R1=40Q,小灯泡的电阻为100且保持不变.当Si、S2均闭合且滑片P滑到b端时，电流表A］、A2的示数之比为3：2；当S2均断开且滑片P置于滑动变阻器中点时，小灯泡L的功率为10W.求：(1)电阻R2的阻值；(2)当S］、S2均闭合且滑片P在b端时，电压的示数；(3)整个电路消耗的最小电功率.10.如图所示电路，设电源电压不变.当只闭合开关S1时，电流表的示数是I1；当只闭合开关S2时，电流表的示数是12；已知I1：I2=2：1.当通过控制开关S1和S2,使电路消耗的最大功率和最小功率分别为P总和P总，已知电路消耗的总功率达到最小时，电压表V］、V2的示数之比为2：1，电阻R2消耗的电功率P2为2W，求：(1)电阻R1与R2之比；(2)电路消耗的最大功率P总；(3)在2s内电路消耗的总功率分别达到最小和最大时，，产生的热量Q总与Q总之比.■总、■总、11.物理小组的同学们制作了一个多档位电热器.电热器中的R］、R2、R3为三根电热丝，其中电热丝R1的功率随电流变化的图象如图1所示.为了分析接入电路的电阻对电热器的电功率的影...
