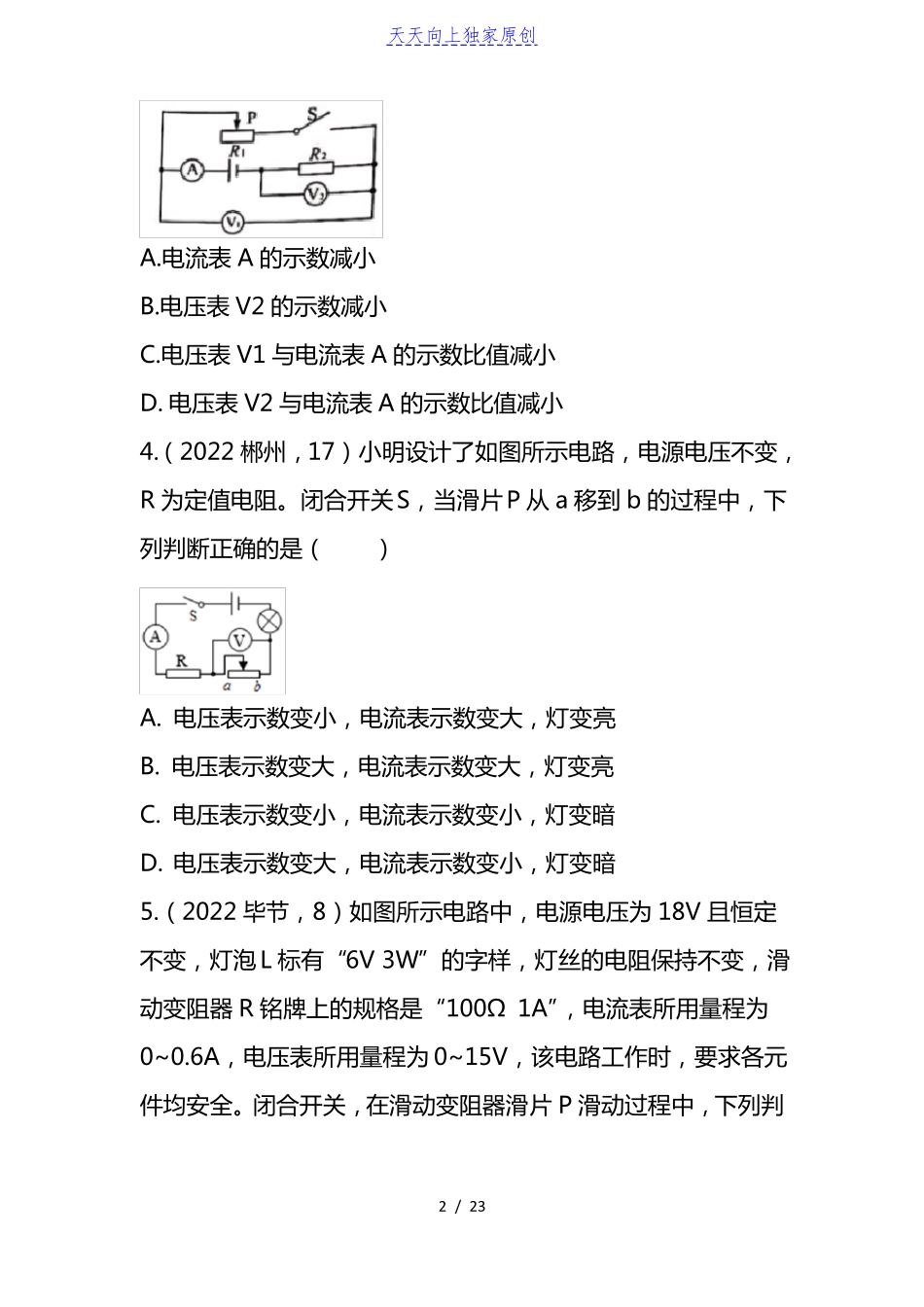

天天向上独家原创2022年中考物理真题分类练习——动态电路一、选择题1.(2022甘孜州，14)小刚用图所示电路探究“一段电路中电流跟电阻的关系”。实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是()A.将变阻器滑片适当向右移动B.保持变阻器滑片不动C.将变阻器滑片适当向左移动D.适当增加电池的节数2.（2022龙东，15）如图所示，电源电压为6V保持不变，电阻R1的阻值为5Ω，滑动变阻器上标有“10Ω1A”的字样。在元件安全的情况下，移动滑动变阻器滑片P过程中，则()A.R1的功率范围5W—0.8WB.R1的功率范围7.2W—0.8WC.R2的最大功率是1.8WD.R2的最大功率为1.6W3.(2022安徽，17)在图示电路中，电源电压保持不变。闭合开关S后,将滑动变阻器的滑片P自左向右滑动，则1/23天天向上独家原创A.电流表A的示数减小B.电压表V2的示数减小C.电压表V1与电流表A的示数比值减小D.电压表V2与电流表A的示数比值减小4.（2022郴州，17）小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，当滑片P从a移到b的过程中，下列判断正确的是（）A.电压表示数变小，电流表示数变大，灯变亮B.电压表示数变大，电流表示数变大，灯变亮C.电压表示数变小，电流表示数变小，灯变暗D.电压表示数变大，电流表示数变小，灯变暗5.（2022毕节，8）如图所示电路中，电源电压为18V且恒定不变，灯泡L标有“6V3W”的字样，灯丝的电阻保持不变，滑动变阻器R铭牌上的规格是“100Ω1A”，电流表所用量程为0~0.6A，电压表所用量程为0~15V，该电路工作时，要求各元件均安全。闭合开关，在滑动变阻器滑片P滑动过程中，下列判2/23天天向上独家原创断正确的是（）A.电压表的示数变化范围是3V~6VB.电流表的示数变化范围是0.25A~0.6AC.滑动变阻器允许接入电路的阻值范围是18Ω~100ΩD.该电路消耗的最大功率是最小功率的2倍6.（2022株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（）A.电压表V1示数变大R1=5ΩD.R1=10ΩB.电压表V1示数不变C.7.（2022抚顺，8）如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）3/23天天向上独家原创A.电流表A示数变小B.电压表V1示数不变C.电压表V2示数与电流表A示数乘积变小D.电压表V1示数与电流表A示数比值变小8.（2022抚顺，12）如图甲所示，电源电压不变，小灯泡的额定电压为3V，第一次只闭合开关S1、S3，将滑动变阻器R的滑片从最下端滑至最上端。第二次只闭合开关S2，将滑动变阻器R的滑片从最下端向上滑至中点时，电压表V2的示数为1.5V，滑至最上端时，小灯泡正常发光。图乙是两次实验中电流表A与电压表V1、V2示数关系的图象。下列说法正确的是（）A.小灯泡的额定功率为0.9W10B.定值电阻R0的阻值为D.两次实验中，电路的最C.滑动变阻器R的最大阻值为15小功率为0.36W二、填空题1.(2022甘孜州，27)如图13所示，闭合开关S,小磁针静止时N极指向__▲_(选填“左”或“右”);向左移动滑动变阻器的滑片，螺线管的磁性___▲(选填“增强”或“减弱”)。4/23天天向上独家原创2.（2022龙东，23）电源电压为3V，分别将标有“6V6W”和“3V3W”的甲乙两只灯泡串联接在该电源两端，灯实际功率大：若并联在该电源两端，两灯消耗的功率之比P甲:P乙=（忽略温度对灯丝电阻的影响)3.（2022温州，5）小明观察了小区入口的车辆出入自动控制闸，发现当车牌被识别系统识别后，绿灯亮，栏杆抬起，车辆通行。于是他设计了如图所示的模拟电路，车牌识别成功相当于图中开关S闭合。(1)已知该电路电源电压为6伏，指示灯L工作时的阻值为5欧，滑动变阻器接入电路的阻值为10欧，线圈阻值不计。闭合开关后，线圈吸住铁柱时，指示灯的功率为______瓦。(2)若电源电压下降，栏杆不能抬起。除了更换电池外，请你再写出一种能使栏杆正常抬起的方法。______。4.（2022温州，9）某跳伞运动员从飞机上跳下，沿竖直方向降落，一段时间后打开降落伞，最后安全着地。已知运动员和跳伞5/23天天向上独家原创设备的总重力为700牛，跳伞过程中下降的速度与时间的关系如图甲所示。(1)...
