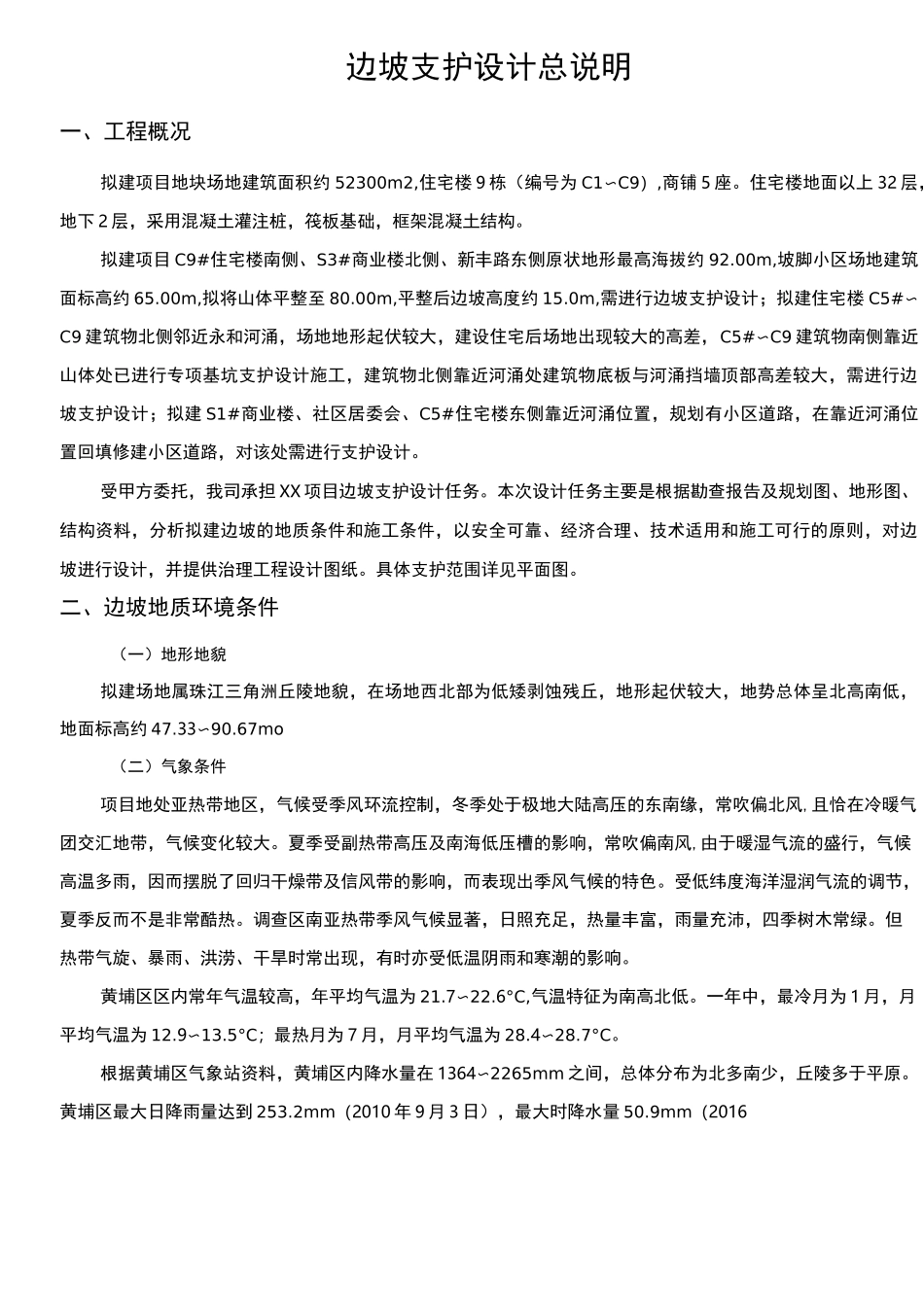

边坡支护设计总说明一、工程概况拟建项目地块场地建筑面积约52300m2,住宅楼9栋（编号为C1〜C9）,商铺5座。住宅楼地面以上32层，地下2层，采用混凝土灌注桩，筏板基础，框架混凝土结构。拟建项目C9#住宅楼南侧、S3#商业楼北侧、新丰路东侧原状地形最高海拔约92.00m,坡脚小区场地建筑面标高约65.00m,拟将山体平整至80.00m,平整后边坡高度约15.0m,需进行边坡支护设计；拟建住宅楼C5#〜C9建筑物北侧邻近永和河涌，场地地形起伏较大，建设住宅后场地出现较大的高差，C5#〜C9建筑物南侧靠近山体处已进行专项基坑支护设计施工，建筑物北侧靠近河涌处建筑物底板与河涌挡墙顶部高差较大，需进行边坡支护设计；拟建S1#商业楼、社区居委会、C5#住宅楼东侧靠近河涌位置，规划有小区道路，在靠近河涌位置回填修建小区道路，对该处需进行支护设计。受甲方委托，我司承担XX项目边坡支护设计任务。本次设计任务主要是根据勘查报告及规划图、地形图、结构资料，分析拟建边坡的地质条件和施工条件，以安全可靠、经济合理、技术适用和施工可行的原则，对边坡进行设计，并提供治理工程设计图纸。具体支护范围详见平面图。二、边坡地质环境条件（一）地形地貌拟建场地属珠江三角洲丘陵地貌，在场地西北部为低矮剥蚀残丘，地形起伏较大，地势总体呈北高南低，地面标高约47.33〜90.67mo（二）气象条件项目地处亚热带地区，气候受季风环流控制，冬季处于极地大陆高压的东南缘，常吹偏北风,且恰在冷暖气团交汇地带，气候变化较大。夏季受副热带高压及南海低压槽的影响，常吹偏南风,由于暖湿气流的盛行，气候高温多雨，因而摆脱了回归干燥带及信风带的影响，而表现出季风气候的特色。受低纬度海洋湿润气流的调节，夏季反而不是非常酷热。调查区南亚热带季风气候显著，日照充足，热量丰富，雨量充沛，四季树木常绿。但热带气旋、暴雨、洪涝、干旱时常出现，有时亦受低温阴雨和寒潮的影响。黄埔区区内常年气温较高，年平均气温为21.7〜22.6°C,气温特征为南高北低。一年中，最冷月为1月，月平均气温为12.9〜13.5°C；最热月为7月，月平均气温为28.4〜28.7°C。根据黄埔区气象站资料，黄埔区内降水量在1364〜2265mm之间，总体分布为北多南少，丘陵多于平原。黄埔区最大日降雨量达到253.2mm（2010年9月3日），最大时降水量50.9mm（20161页年6月8日7时至8时）。降雨量年内分布亦不均匀，雨量主要集中于4〜9月，降雨量占年降雨总量的80%以上。其中前汛期（4〜6月）占年降雨量40%〜50%,后汛期（7〜9月）占年降雨量30%〜40%o每年10月至次年3月是少雨季节，降雨量占年降雨量的20%左右。大气强降雨是影响本边坡稳定的不良气象因素。（三）岩土分层及其特征根据广东省地质物探工程勘察院提供的《广州实地禾丰村项目工程3#地块岩土工程详细勘察报告》（2014年10月），场地在钻孔揭露深度范围内所分布的岩土层有第四系耕植土层（Qpd）、坡4积土层（Qd】）、残积土层（Qel）,下伏基岩为燕山期（Y）花岗岩。现由上至下对各岩土层特征分述如下：1、耕植土层（Qpd）,层序号为①4本层在场区分布不连续，本次勘察共32个孔有揭露，层顶标高47.33〜69.58m,平均55.43m；层厚0.30〜1.10m,平均0.47m。出露于地表。呈灰黄色，褐黄色，灰褐色等，湿，主要由可塑状粉质粘土组成，含石英砂砾及少量植物根茎。2、坡积土层（Qai）,层序号为②本层在场区内分布广泛，本次勘察除QA2、ZK2、ZK82孔缺失外，其余114个钻孔有揭露。层厚1.10〜13.90m,平均5.93m；层顶高程46.93〜87.47m,平均65.35m；层顶深度0.00〜1.10m,平均0.13m。主要为粉质粘土，局部为粘土。呈浅褐黄色、浅褐红色、浅灰褐色、浅灰色、灰色等,可塑，局部硬塑。主要组成物为粘粒、粉粒，含石英砾砂颗粒，局部含石英岩块石、碎石等。本层作标准贯入试验144次，统计142次，实测击数9〜18击，平均13.0击；校正击数8.3〜16.8击,平均11.6击，标准差。二1.898,变异系数5=0.164,修正系数Y二0.976,标准值11.3击。S根据本次勘察成果，并结合地区经验，推荐本层承载力特征值为180kPao3、残积层（Qel）,层序号为④由花岗岩风化残积而成，主要有砾质粘性土、砂质粘性土和粘性土。根据残积土的...
