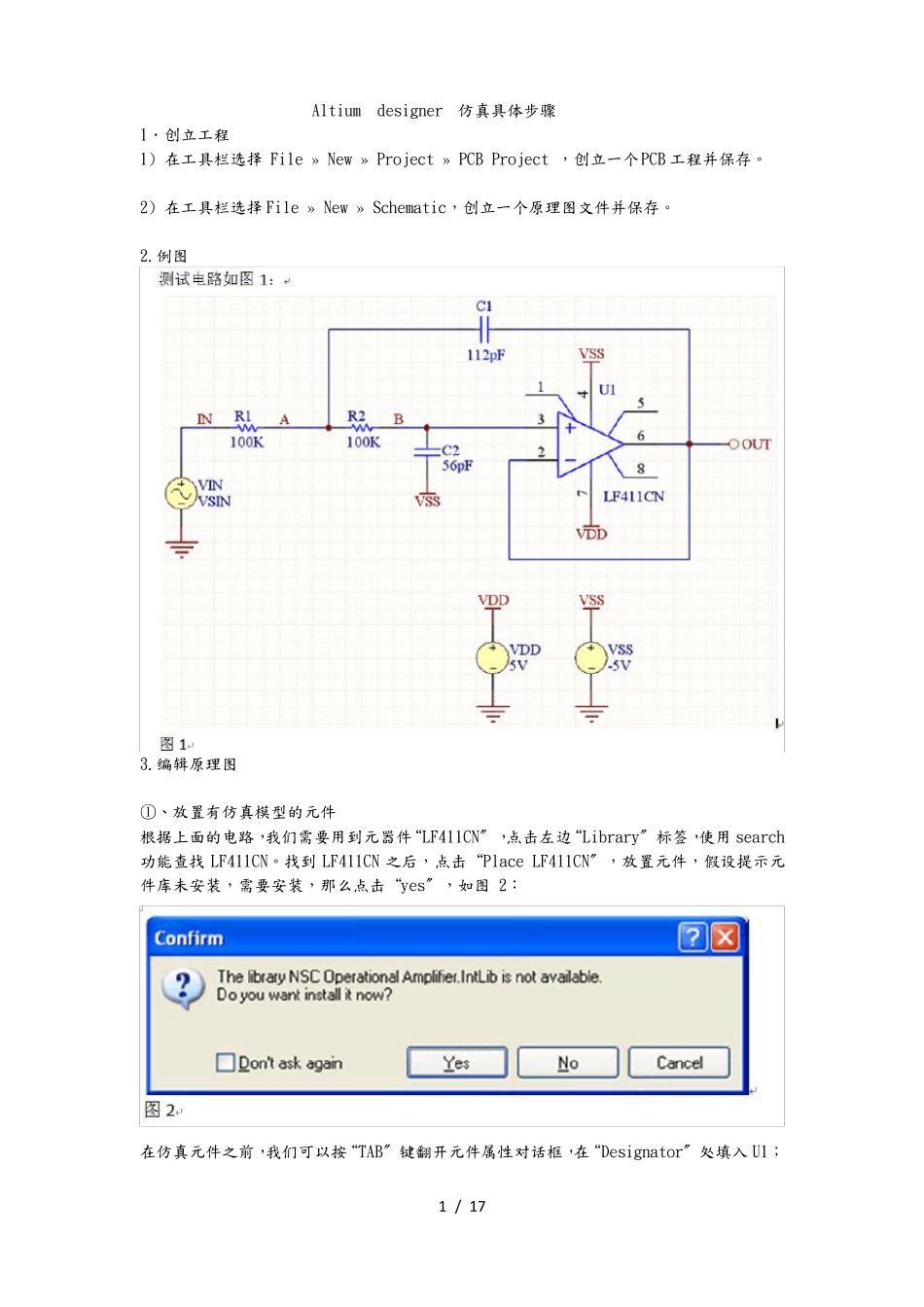

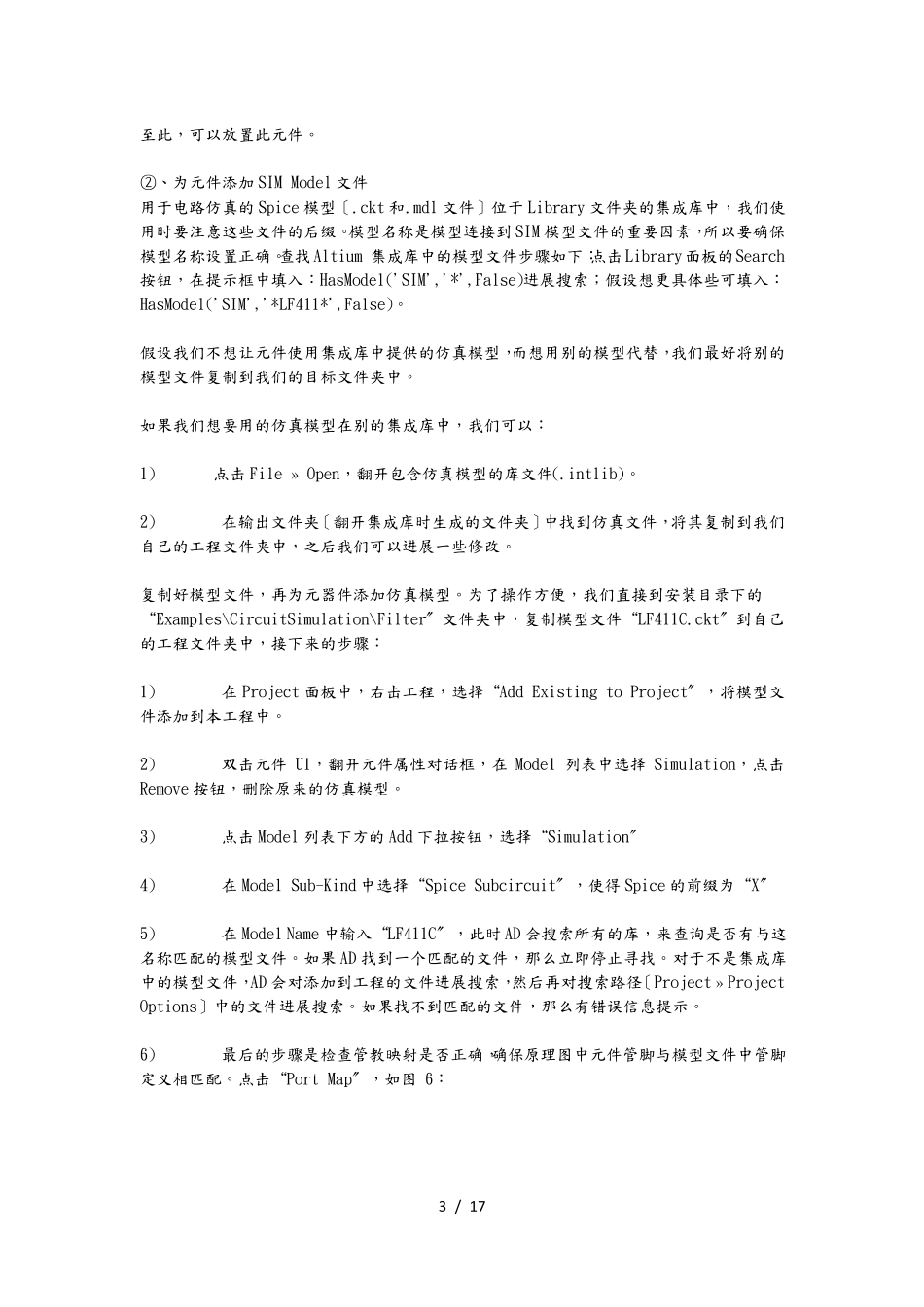

Altiumdesigner仿真具体步骤1．创立工程1)在工具栏选择File»New»Project»PCBProject，创立一个PCB工程并保存。2)在工具栏选择File»New»Schematic，创立一个原理图文件并保存。2.例图3.编辑原理图①、放置有仿真模型的元件根据上面的电路，我们需要用到元器件“LF411CN〞，点击左边“Library〞标签，使用search功能查找LF411CN。找到LF411CN之后，点击“PlaceLF411CN〞，放置元件，假设提示元件库未安装，需要安装，那么点击“yes〞，如图2：在仿真元件之前，我们可以按“TAB〞键翻开元件属性对话框，在“Designator〞处填入U1；1/17接着查看LF411CN的仿真模型：在左下角Models列表选中Simulation，再点击“Edit〞，可查看模型的一些信息，如图3。从上图可以看出，仿真模型的路径设置正确且库成功安装。点击“ModelFile〞标签，可查看模型文件〔假设找不到模型文件，这里会有错误信息提示〕，如图4。图4点击“NetlistTemplate〞标签，可以查看网表模板，如图5。图52/17至此，可以放置此元件。②、为元件添加SIMModel文件用于电路仿真的Spice模型〔.ckt和.mdl文件〕位于Library文件夹的集成库中，我们使用时要注意这些文件的后缀。模型名称是模型连接到SIM模型文件的重要因素，所以要确保模型名称设置正确。查找Altium集成库中的模型文件步骤如下：点击Library面板的Search按钮，在提示框中填入：HasModel('SIM','*',False)进展搜索；假设想更具体些可填入：HasModel('SIM','*LF411*',False)。假设我们不想让元件使用集成库中提供的仿真模型，而想用别的模型代替，我们最好将别的模型文件复制到我们的目标文件夹中。如果我们想要用的仿真模型在别的集成库中，我们可以：1)点击File»Open，翻开包含仿真模型的库文件(.intlib)。2)在输出文件夹〔翻开集成库时生成的文件夹〕中找到仿真文件，将其复制到我们自己的工程文件夹中，之后我们可以进展一些修改。复制好模型文件，再为元器件添加仿真模型。为了操作方便，我们直接到安装目录下的“Examples\CircuitSimulation\Filter〞文件夹中，复制模型文件“LF411C.ckt〞到自己的工程文件夹中，接下来的步骤：1)在Project面板中，右击工程，选择“AddExistingtoProject〞，将模型文件添加到本工程中。2)双击元件U1，翻开元件属性对话框，在Model列表中选择Simulation，点击Remove按钮，删除原来的仿真模型。3)点击Model列表下方的Add下拉按钮，选择“Simulation〞4)在ModelSub-Kind中选择“SpiceSubcircuit〞，使得Spice的前缀为“X〞5)在ModelName中输入“LF411C〞，此时AD会搜索所有的库，来查询是否有与这名称匹配的模型文件。如果AD找到一个匹配的文件，那么立即停止寻找。对于不是集成库中的模型文件，AD会对添加到工程的文件进展搜索，然后再对搜索路径〔Project»ProjectOptions〕中的文件进展搜索。如果找不到匹配的文件，那么有错误信息提示。6)最后的步骤是检查管教映射是否正确，确保原理图中元件管脚与模型文件中管脚定义相匹配。点击“PortMap〞，如图6：3/17图6修改管脚映射，在ModelPin列表下拉选择适宜的引脚，使其和原先的SIM模型〔LF411_NSC〕一样。我们可以点击NetlistTemplate标签，注意到其模型顺序为1，2，3，4，5；如图7：图7这些和ModelFile标签中的.SUBCKT头相对应，如图8：图84/17因此，在“PortMap〞标签中的“ModelPin〞列表中，我们可以看到1(1),2(2),3(3),4(4),5(5),被列举出来，其中第一个数字就是模型管脚〔就是NetlistTemplate中的%1，%2等〕，而subcircuit的头那么对应着小括号里面的数字。在Spicenetlist中，我们需要注意其中节点的连接顺序，这些必须和.SUBCKT头中的节点顺序相匹配。Netlist头描述了每个管脚的功能，根据这些信息我们可以将其连接到原理图管脚，如：1(1)是同相输入，故需连接到原理图管脚3。原先的管脚映射和修改的管脚映射如图9：图9之后点击“OK〞，完成自定义仿真模型的添加。③、放置有仿真模型的电阻电容放置电阻前，我们可以按“TAB〞键，翻开元件属性窗口，设置电阻值；在Model列表中，选中“Simulation〞，点击“Edit〞，查看仿真模型属性。一般系统默认设置就是正确的，...
