常见注塑材料性能VIP免费

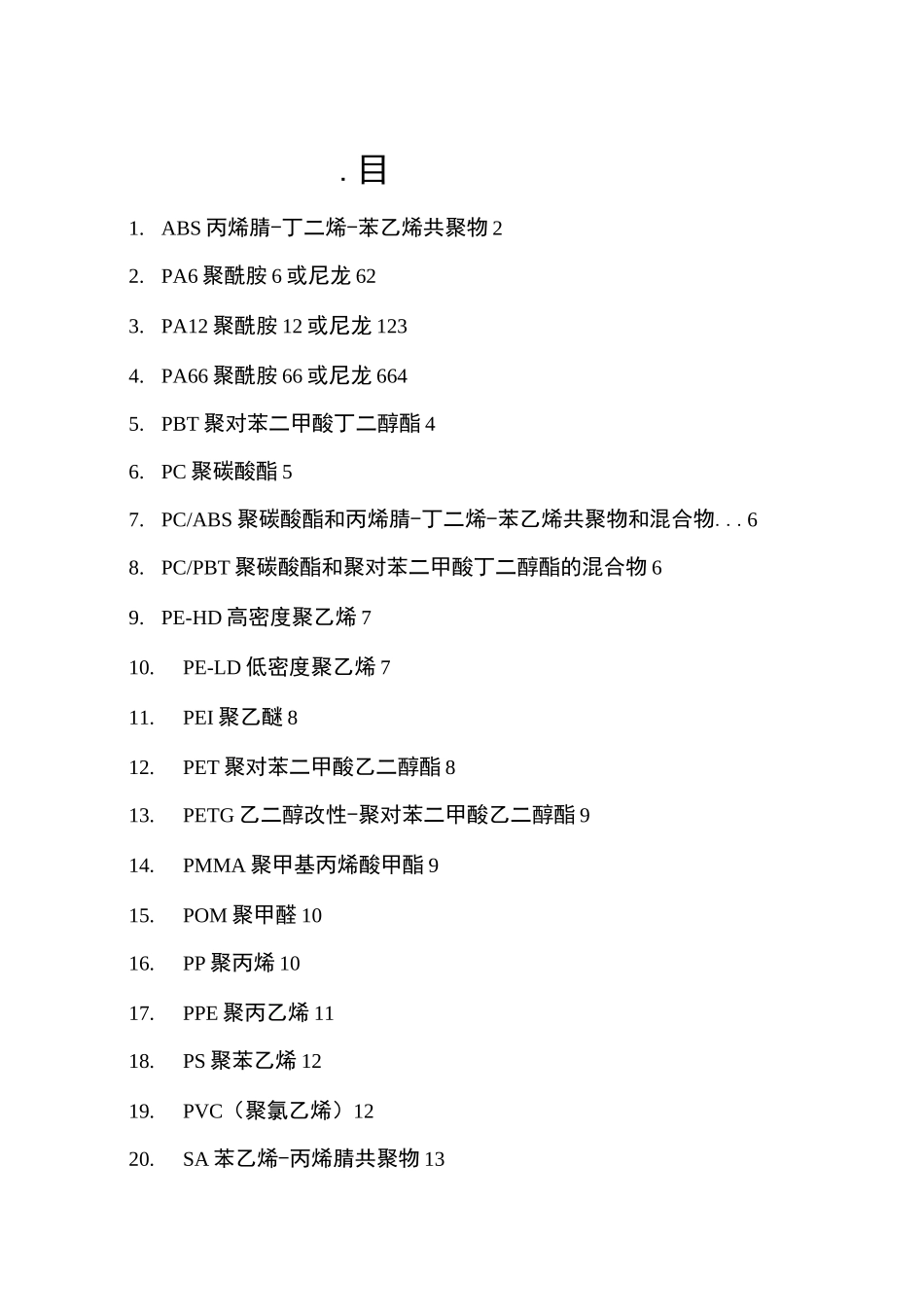

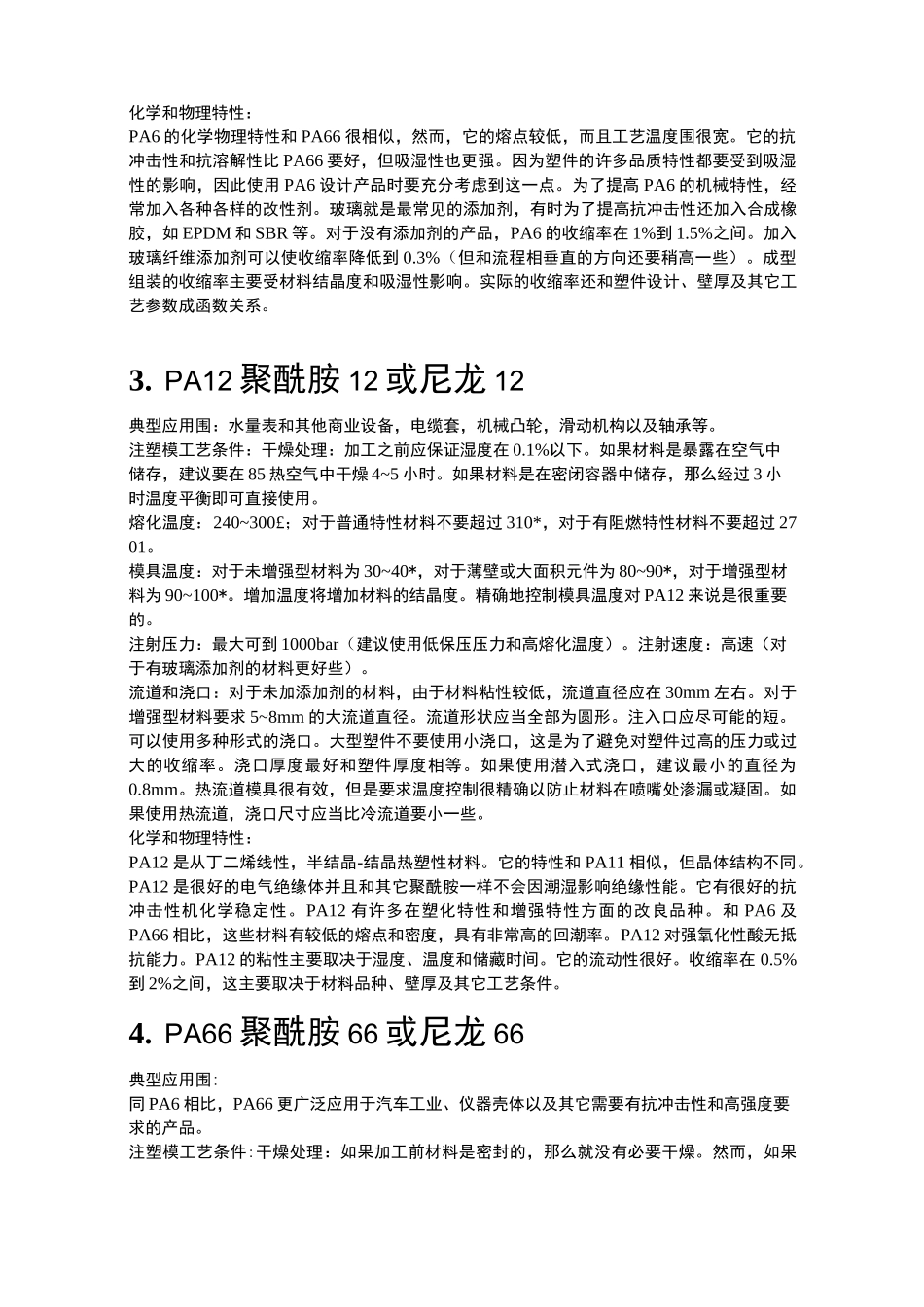

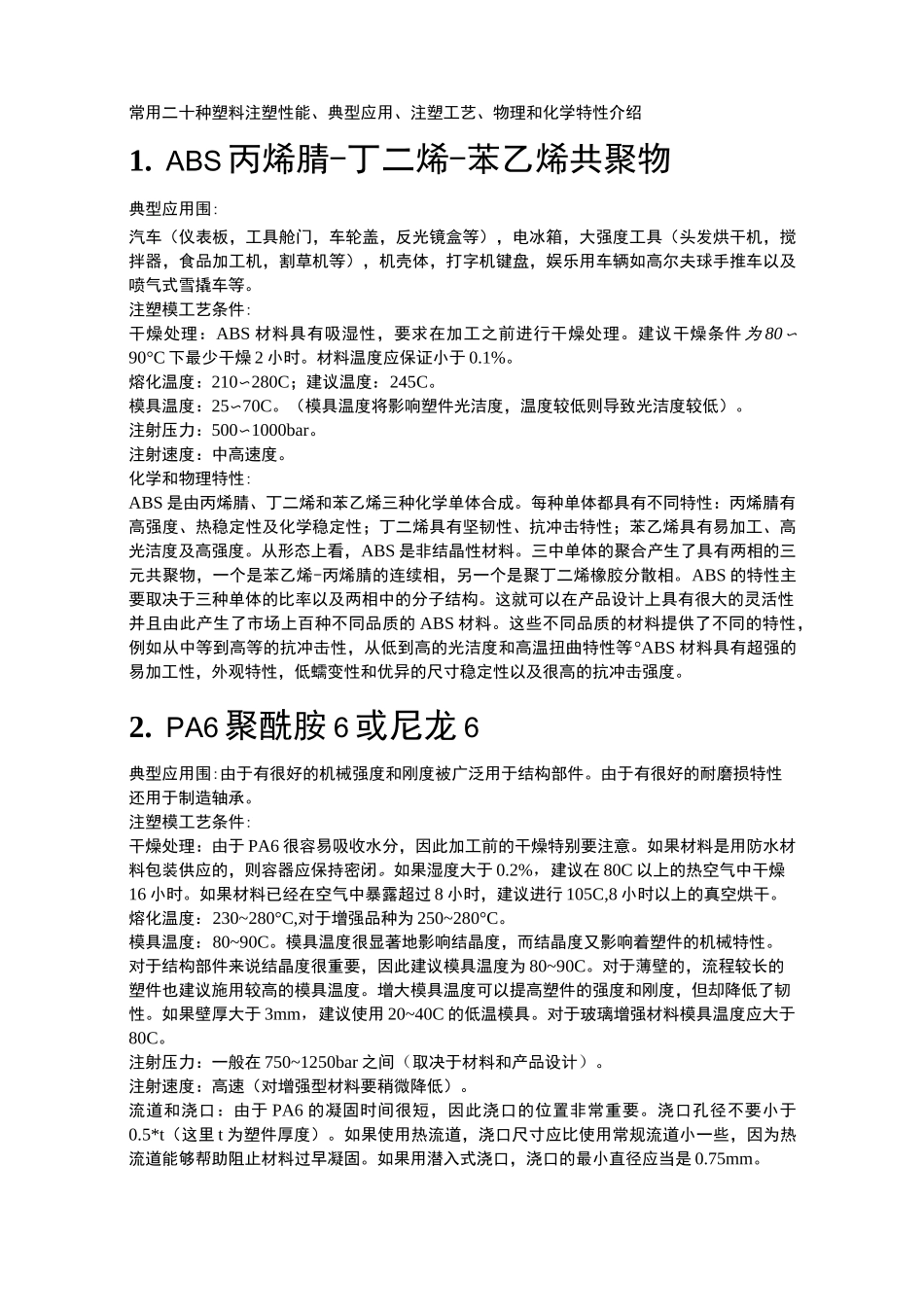

.目1.ABS丙烯腈-丁二烯-苯乙烯共聚物22.PA6聚酰胺6或尼龙623.PA12聚酰胺12或尼龙1234.PA66聚酰胺66或尼龙6645.PBT聚对苯二甲酸丁二醇酯46.PC聚碳酸酯57.PC/ABS聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物...68.PC/PBT聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物69.PE-HD高密度聚乙烯710.PE-LD低密度聚乙烯711.PEI聚乙醚812.PET聚对苯二甲酸乙二醇酯813.PETG乙二醇改性-聚对苯二甲酸乙二醇酯914.PMMA聚甲基丙烯酸甲酯915.POM聚甲醛1016.PP聚丙烯1017.PPE聚丙乙烯1118.PS聚苯乙烯1219.PVC（聚氯乙烯）1220.SA苯乙烯-丙烯腈共聚物13常用二十种塑料注塑性能、典型应用、注塑工艺、物理和化学特性介绍1.ABS丙烯腈-丁二烯-苯乙烯共聚物典型应用围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件为80〜90°C下最少干燥2小时。材料温度应保证小于0.1%。熔化温度：210〜280C；建议温度：245C。模具温度：25〜70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。注射压力：500〜1000bar。注射速度：中高速度。化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等°ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。2.PA6聚酰胺6或尼龙6典型应用围:由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性还用于制造轴承。注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则容器应保持密闭。如果湿度大于0.2%，建议在80C以上的热空气中干燥16小时。如果材料已经在空气中暴露超过8小时，建议进行105C,8小时以上的真空烘干。熔化温度：230~280°C,对于增强品种为250~280°C。模具温度：80~90C。模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为80~90C。对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。如果壁厚大于3mm，建议使用20~40C的低温模具。对于玻璃增强材料模具温度应大于80C。注射压力：一般在750~1250bar之间（取决于材料和产品设计）。注射速度：高速（对增强型材料要稍微降低）。流道和浇口：由于PA6的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。化学和物理特性：PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度围很宽。它的抗冲击性和抗溶解性比PA66要好，但吸湿性也更强。因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。为了提高PA6的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。加入玻璃纤维添加剂可以使收缩率降低到0.3%（但和流程相垂直的方向还要稍高一些）。成型组装的收缩率主要受材料结晶度和吸湿性影响。实际的收缩率还和塑件设计、壁厚及其它工艺参数成函数关系...
