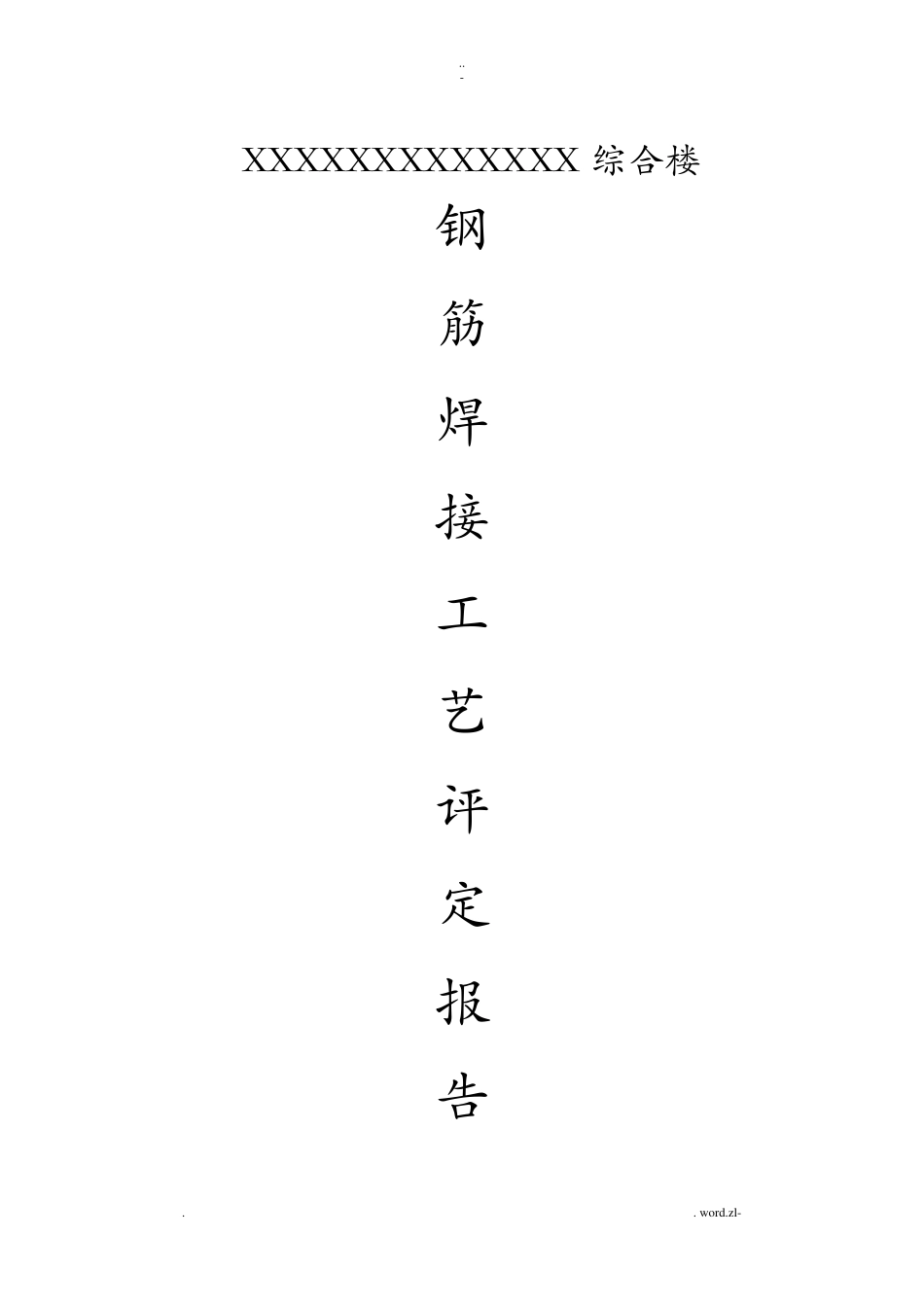

钢筋焊接工艺设计评定报告VIP免费

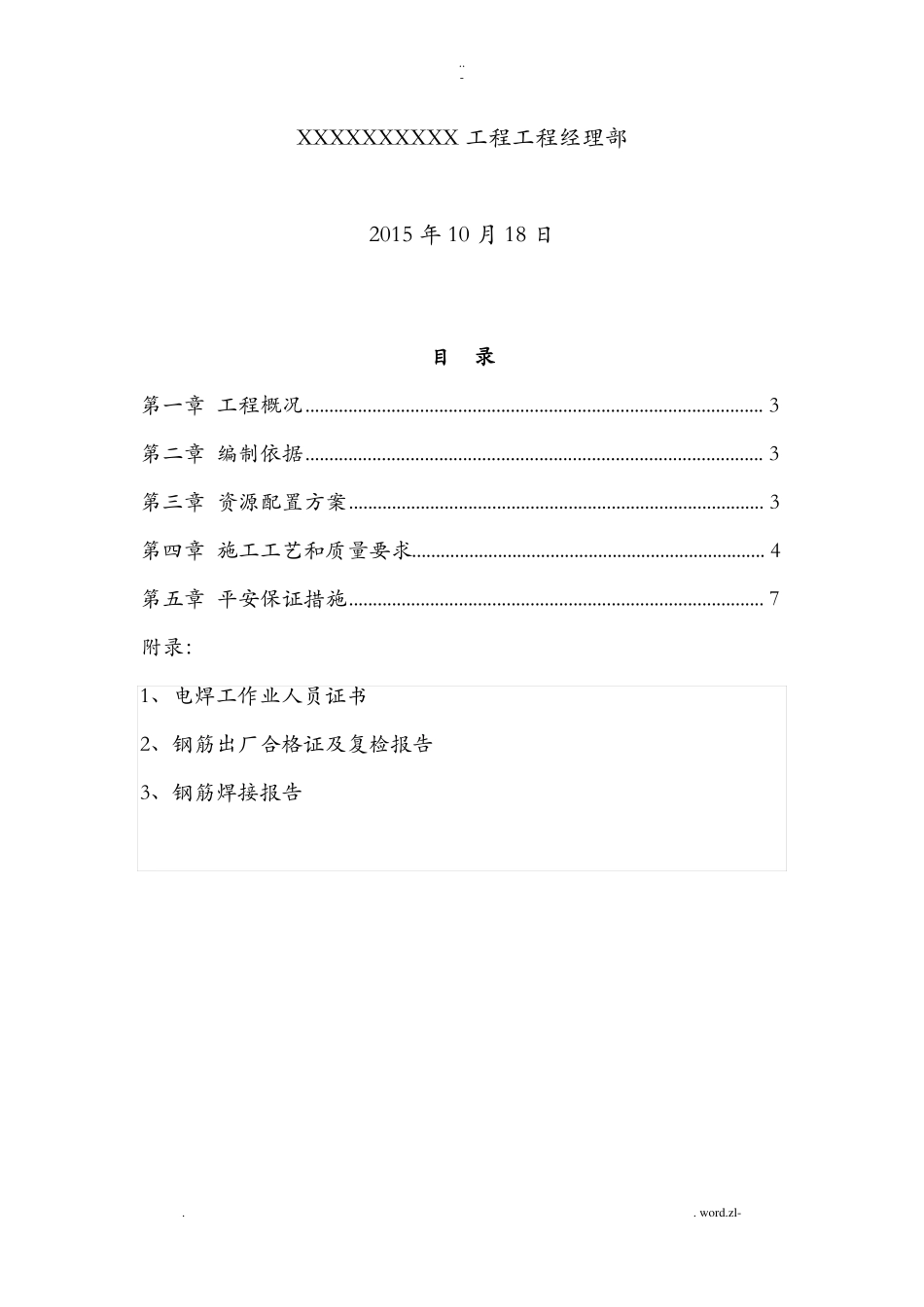

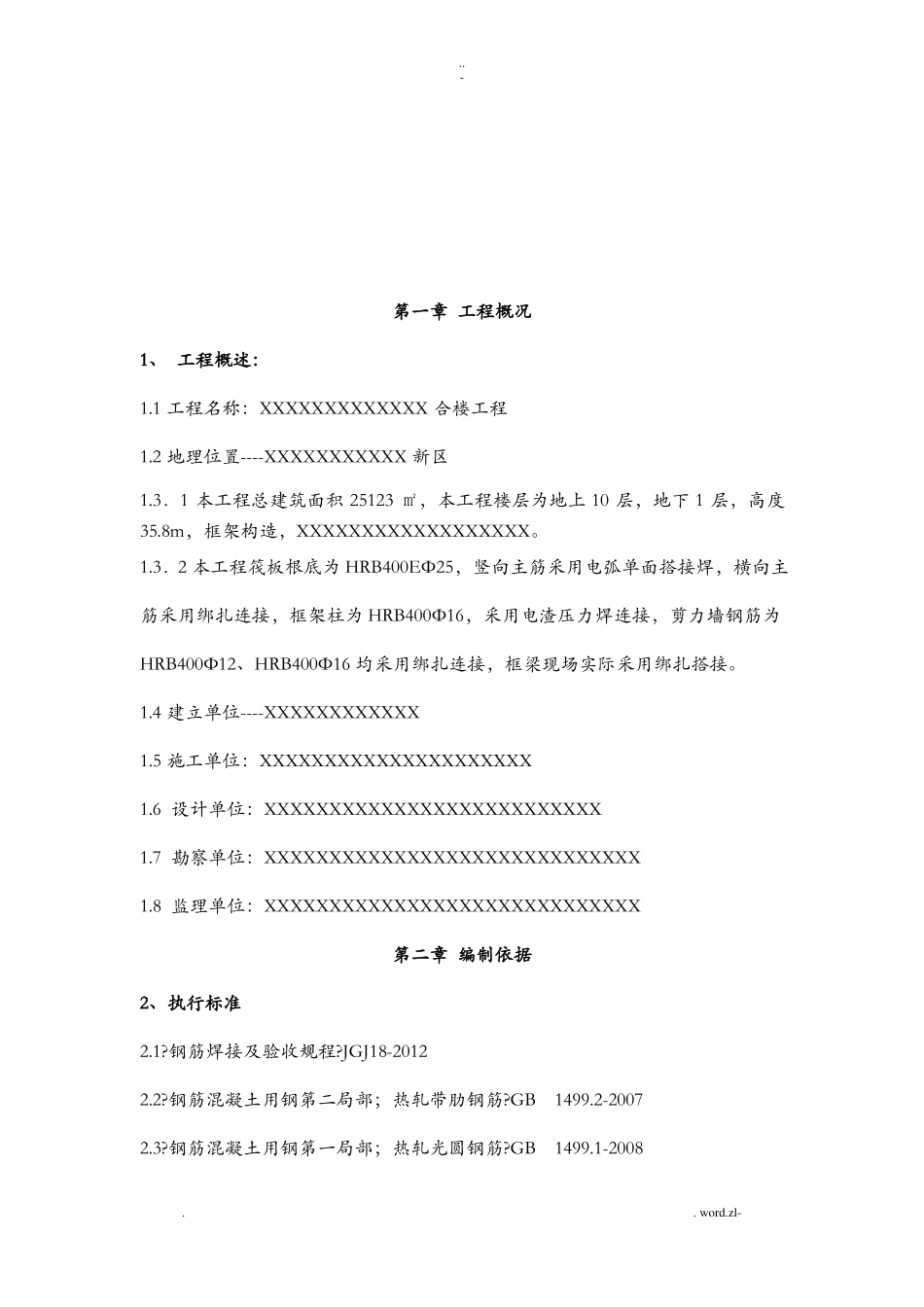

..-XXXXXXXXXXXXX综合楼.钢筋焊接工艺评定报告.word.zl-..-XXXXXXXXXX工程工程经理部2015年10月18日目录第一章工程概况................................................................................................3第二章编制依据................................................................................................3第三章资源配置方案.......................................................................................3第四章施工工艺和质量要求..........................................................................4第五章平安保证措施.......................................................................................7附录：1、电焊工作业人员证书2、钢筋出厂合格证及复检报告3、钢筋焊接报告..word.zl-..-第一章工程概况1、工程概述：1.1工程名称：XXXXXXXXXXXXX合楼工程1.2地理位置----XXXXXXXXXXX新区1.3．1本工程总建筑面积25123㎡，本工程楼层为地上10层，地下1层，高度35.8m，框架构造，XXXXXXXXXXXXXXXXXX。1.3．2本工程筏板根底为HRB400EΦ25，竖向主筋采用电弧单面搭接焊，横向主筋采用绑扎连接，框架柱为HRB400Φ16，采用电渣压力焊连接，剪力墙钢筋为HRB400Φ12、HRB400Φ16均采用绑扎连接，框梁现场实际采用绑扎搭接。1.4建立单位----XXXXXXXXXXXX1.5施工单位：XXXXXXXXXXXXXXXXXXXXX1.6设计单位：XXXXXXXXXXXXXXXXXXXXXXXXXX1.7勘察单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXX1.8监理单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXX第二章编制依据2、执行标准2.1?钢筋焊接及验收规程?JGJ18-20122.2?钢筋混凝土用钢第二局部；热轧带肋钢筋?GB1499.2-20072.3?钢筋混凝土用钢第一局部；热轧光圆钢筋?GB1499.1-2008..word.zl-..-2.4?钢筋焊接接头试验法标准?JGJ/T27-20142.5?混凝土构造工程施工质量验收规?GB50204-2015第三章资源配置方案3、人力资源配置3.1、配置原那么：人力资源按管理人员“精干高效〞、施工人员“专业熟练〞的原那么配置，焊工及电工必须持证上岗。3.2、劳动力配置表XX技术指导XX钢筋班长XX焊工种搭接焊工电渣压力焊工2、主要施工机械设备配置2.1、现场主要施工机械设备配备：序号12机械或设备名称交流电焊机电渣压力焊机型号规格BX1-500ZX7-630数量22国别产地制造年份20152015额定功率kw3827.5用于施工部位全部全部根底XXXXXXXXXX主体第四章施工工艺和质量要求1、钢筋连接式当钢筋直径d≤14mm时，采用绑扎搭接，16mm≤d≤20mm时，可采用绑扎搭..word.zl-..-接，也可采用等强度对接焊连接。工程部位筏板根底钢筋型号规格HRB400Φ16连接式竖向主筋采用电弧单面搭接焊，横向主筋采用绑扎连接框架柱剪力墙HRB400Φ16HRB400Φ12HRB400Φ16框梁HRB400Φ14HRB400Φ162、手工电弧焊〔单面搭接焊〕2.1材料要求:1〕本工程筏板根底钢筋HRB400Φ16采用单面搭接焊平焊形式。2〕焊条：焊条的牌号应符合设计要求。如设计无规定时，应符合表3-1的要求：表3-1钢筋级别Ⅲ搭接焊、帮条焊E5003搭接焊电渣压力焊绑扎连接焊条必须有出厂合格证。焊条质量应符合以下要求：a.药皮无裂缝、气、凹凸不平等缺陷。b.焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。c.焊条必须根据要求烘干后再用。4.3各种焊接材料均应分类保存，妥善保管，应采取防止锈蚀、受潮变质的措施4.4钢筋焊接之前，应清楚钢筋焊接部位及钢筋与电极接触外表的锈斑，油污，..word.zl-..-杂物等，当钢筋端部有弯折活扭曲时，应予以切除或者调直2.2工艺流程：检查设备→选定焊接参数→焊定位焊缝→引弧、施焊、收弧→清渣→质量检查2.3操作工艺1〕本工程筏板根底为单面搭接焊。2)搭接焊的焊缝厚度s不应小于0.3d，焊缝宽度ｂ不小于0.8d。3)搭接焊时，钢筋应预弯，以保证两根钢筋的轴线在同一直线上。弯折角度控制：单面焊l:10，双面焊1:5。4)焊接电流调节围200A-2500A，焊接调节时间为1.3s-13s.5〕焊缝长度要符合表4-1规定。表4-1钢筋级别Ⅲ注：d为主筋直径〔mm〕6)搭接焊时，先在离端部20mm以上部位焊接两个定位焊缝。7)搭接焊时，引弧应在搭接钢筋形成...
