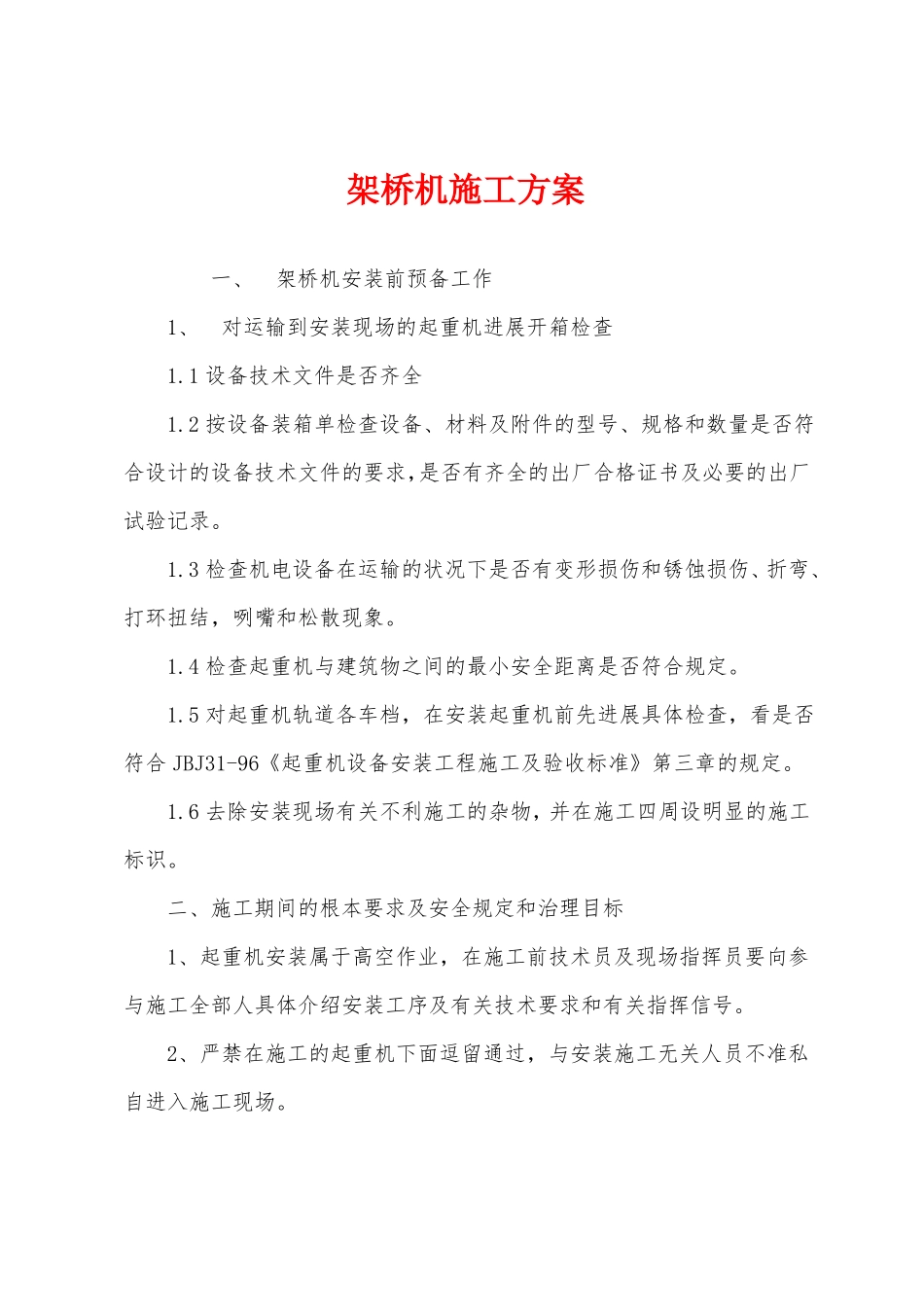

架桥机施工方案一、架桥机安装前预备工作1、对运输到安装现场的起重机进展开箱检查1.1设备技术文件是否齐全1.2按设备装箱单检查设备、材料及附件的型号、规格和数量是否符合设计的设备技术文件的要求，是否有齐全的出厂合格证书及必要的出厂试验记录。1.3检查机电设备在运输的状况下是否有变形损伤和锈蚀损伤、折弯、打环扭结，咧嘴和松散现象。1.4检查起重机与建筑物之间的最小安全距离是否符合规定。1.5对起重机轨道各车档，在安装起重机前先进展具体检查，看是否符合JBJ31-96《起重机设备安装工程施工及验收标准》第三章的规定。1.6去除安装现场有关不利施工的杂物，并在施工四周设明显的施工标识。二、施工期间的根本要求及安全规定和治理目标1、起重机安装属于高空作业，在施工前技术员及现场指挥员要向参与施工全部人具体介绍安装工序及有关技术要求和有关指挥信号。2、严禁在施工的起重机下面逗留通过，与安装施工无关人员不准私自进入施工现场。3、现场施工人员必需按有关规定佩带好安全用品（安全帽、安全带、绝缘鞋等）。4、施工现场使用的氧气瓶、乙炔瓶必需保证立放并固定好，两瓶之间距离不得小于8m。5、在施工中上下拉件时要仔细检查捆绑的是否坚固。6、安全工作方针，以甲方为主，防管结合，支管与群管结合，做到文明施工，无大工伤事故。7、治理目标，力争大事故频发率0%，轻伤事故频发率≤5%。8、安全体系：1)加强班组、公司、工地三级安全治理网络。2）推行安全岗哨责任制，3）安全施工标准化（高空作业标准化，临时施工用电标准化、脚手架搭折标准化，临时设施标准化），贯彻与经济挂钩的安全责任制。三、架桥机拼装方案步骤一：安放中横移轨道1、枕木摆放：在桥头或预制梁端头上横向摆放枕木，两根枕木间距约为半米，尽可能水平，摆成一条直线且与钱桥墩平行；2、横移轨道摆放：用汽车吊或其它起重设备把横移轨道各节摆放在枕木上。3、连接：用水平仪超平横移轨道；4、超平：用水平仪超过平横移轨道；5、支垫：横移轨道与枕木有间隙或不太实在地方，用钢板支垫实落，特殊留意横移轨道悬臂端，此步骤安全技术要求：（1）横移吊装肯定要垂直起吊，安装过程中人员不准站在吊钩下；（2）横移轨道下枕木肯定要垫实，防止轨道侧翻伤人。步骤二：安放中托轮组1、中托下轮组摆放：让电机安装位置朝向前方，把中托下轮组摆放在横移轨道上，尽可能与运梁平车轨道相对。2、电机减速机总成的安装：中托下轮组有齿轮边脱离轨道，上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在中托下轮组上，添加油。3、旋转座安装：摆放旋转座于中托下轮组上，安装旋转销轴及螺母、垫片；4、反托反托上轮组安装：摆放反托轮组于旋转支座上，安装鞍座销轴并插上开口销。5、电机减速机总成的安装：齿轮上涂抹适量的润滑脂，用螺栓把电机减速机总成安装在反托轮组上。6、中托连杆：用销轴把中托下轮组与中托连杆连接，安装开口销，此步骤安全技术要求：（1）中托轮组易产生翻滚，肯定要先在地上翻至起吊位置再垂直起吊，以免伤人;（2）旋转销轴肯定要安装到位。步骤三：拼装主梁1、安放前端梁节：搭起和中托一样高的枕木梁，用汽车吊或其它起重设备把前端梁节摆放在中托和枕木垛上；2、依次组拼梁节：另搭起一组枕木垛，用销轴把梁节与前节梁连接，安装开口销，然后撤除前一组枕木垛用来搭下一组枕木垛，重复上述步骤按编号依次组拼各梁节（假如有起重量足够大的起重设备，可按编号依次组拼各梁节，再放在中托上）；此步骤安全技术要求：（1）主梁属桥机最重要的部件，每节省7.5吨，挂钢丝绳肯定要两端平均分后再起吊，以防主梁侧翻。（2）枕木垛搭建肯定要水平，基座宽度大小肯定超过主梁宽度，以防偏心受力后侧翻。步骤四：拼装前框架梁1、摆放：用汽车吊或其它起重设备吊起前框架，对正主梁前端的鞍座；2、连接：插上销轴，插上开口销，扭上螺栓步骤五：拼装后上横梁1、摆放：用汽车吊或其它起重设备吊起后上横梁，摆放在末端梁节的横梁固定座上；2、连接：用螺栓进展连接并紧固。此步骤安全技术要求：用吊车起吊时，吊车底座肯定要垫平、垫实步骤六：拼装前支腿1、泵站安装：把花纹板...
