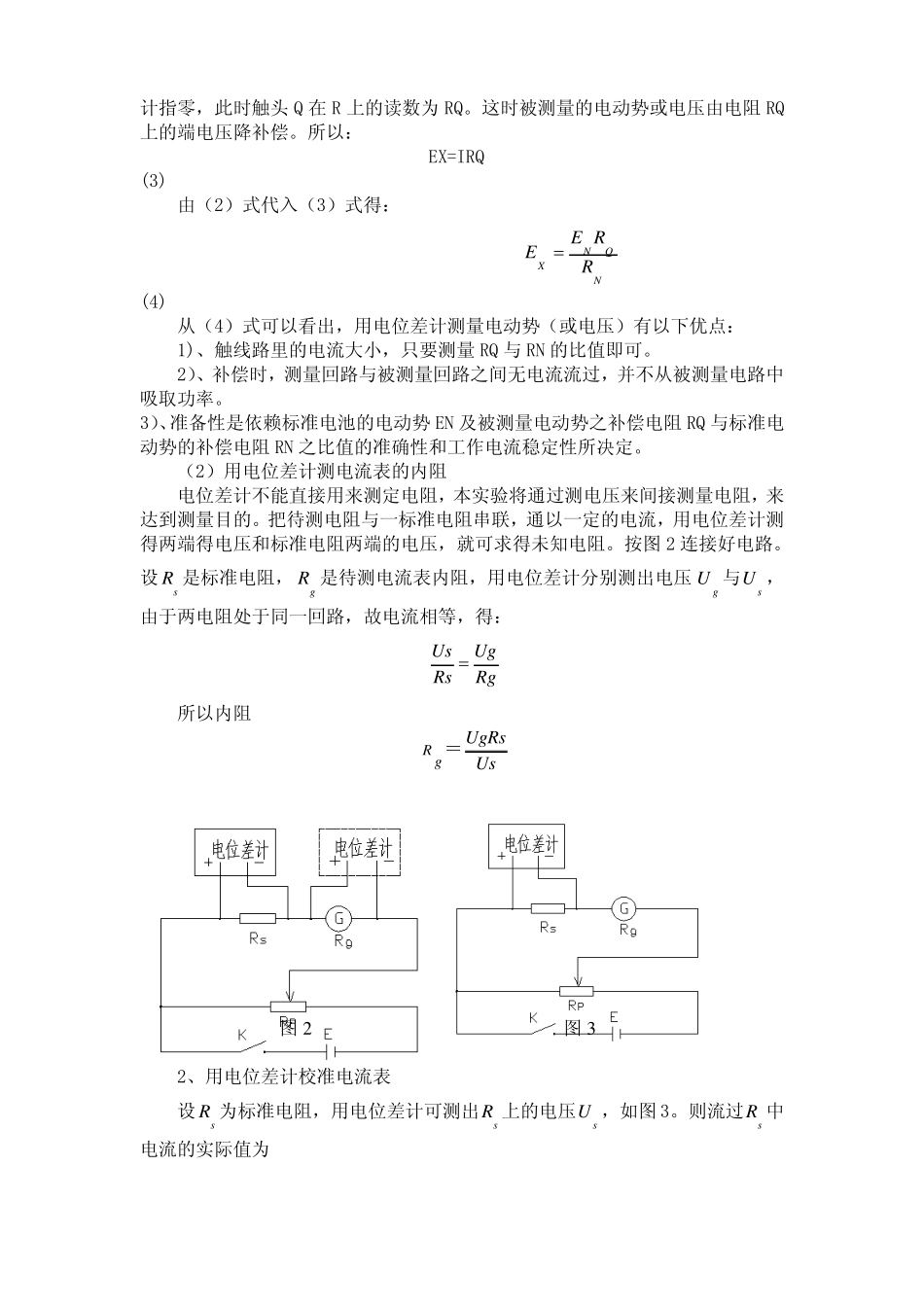

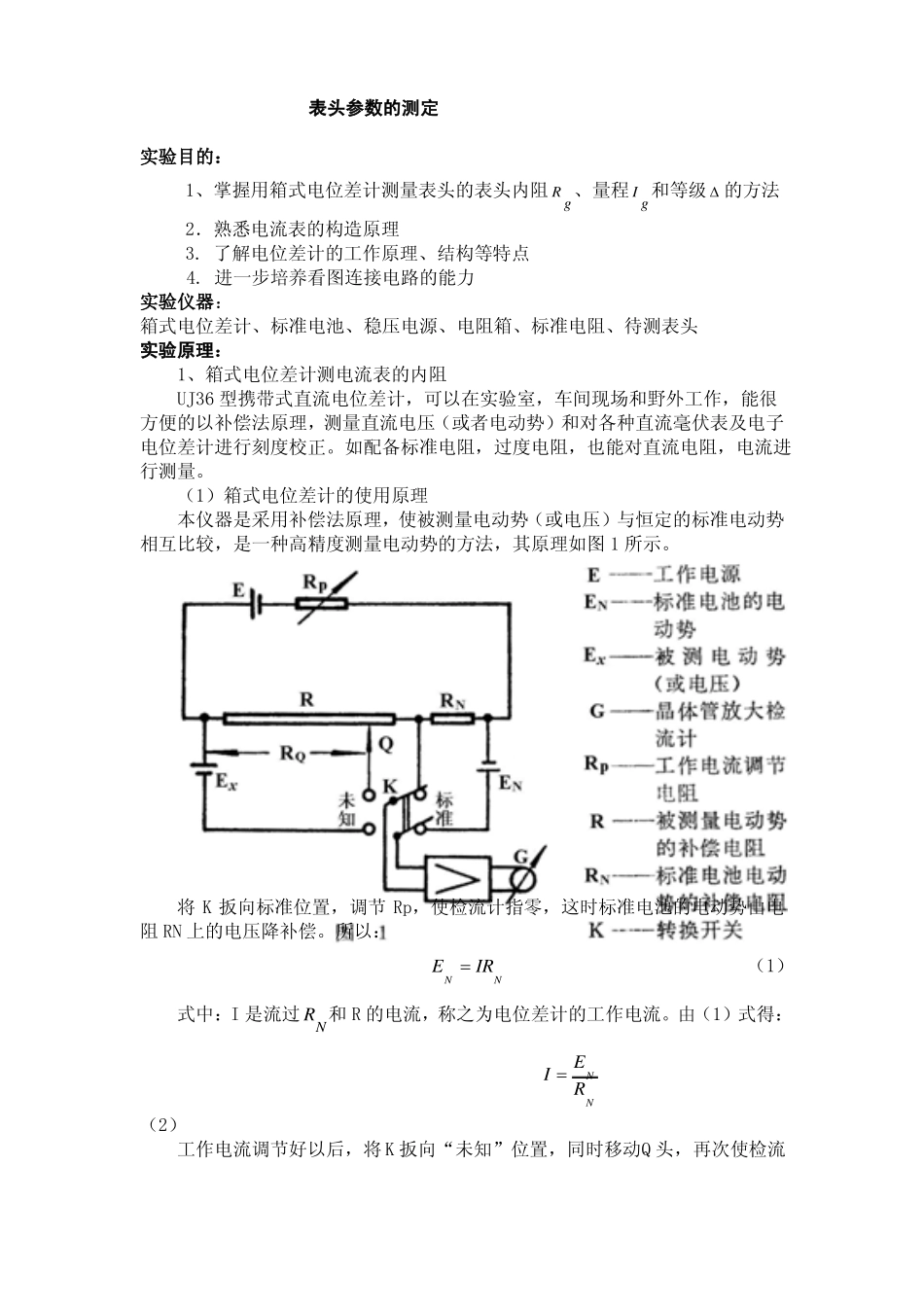

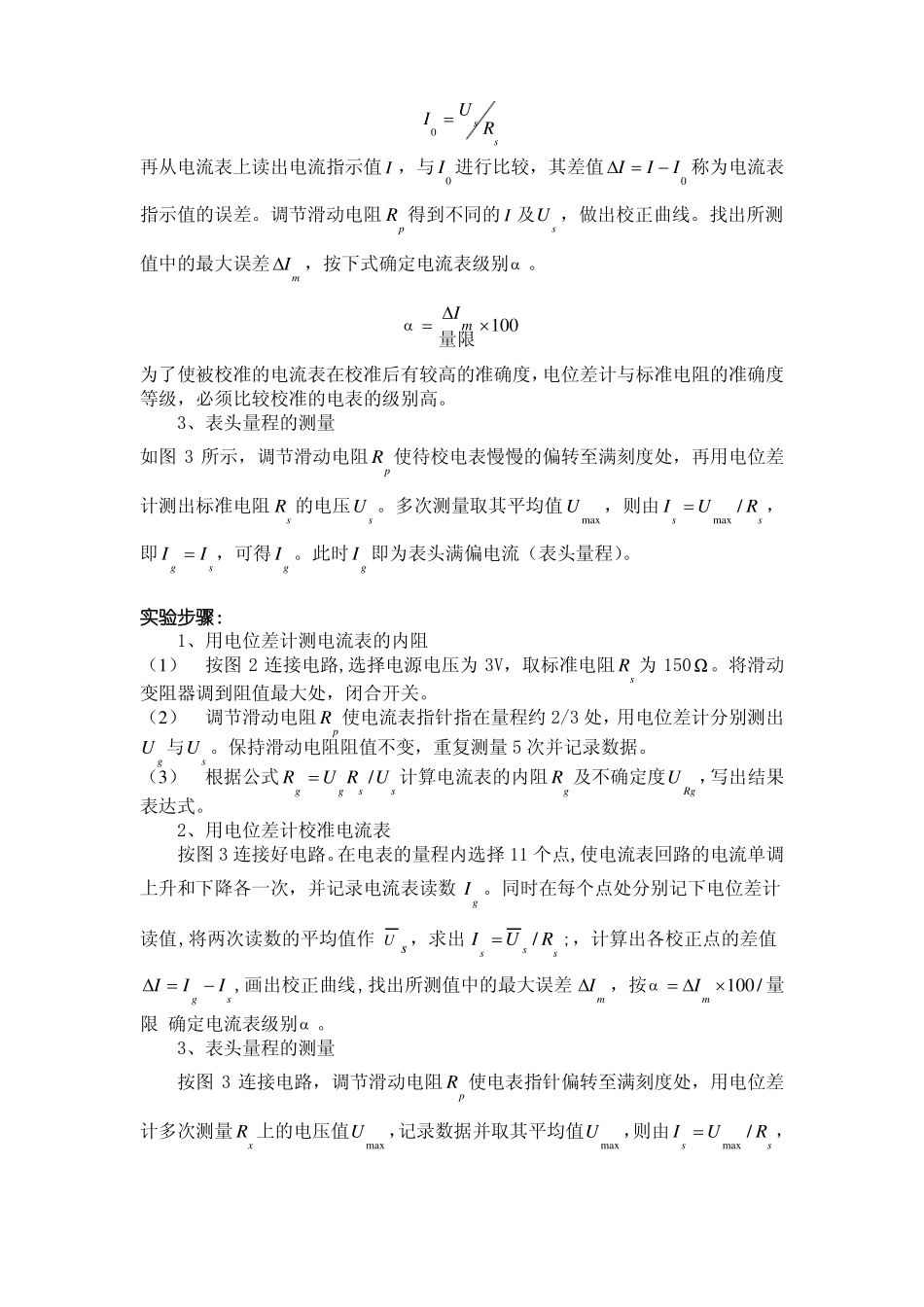

电流表表头参数的测定电流表_第1页
1/4
电流表表头参数的测定电流表_第2页
2/4
电流表表头参数的测定电流表_第3页
3/4
表头参数的测定实验目的:1、掌握用箱式电位差计测量表头的表头内阻Rg、量程Ig和等级的方法2.熟悉电流表的构造原理3.了解电位差计的工作原理、结构等特点4.进一步培养看图连接电路的能力实验仪器:箱式电位差计、标准电池、稳压电源、电阻箱、标准电阻、待测表头实验原理:1、箱式电位差计测电流表的内阻UJ36型携带式直流电位差计,可以在实验室,车间现场和野外工作,能很方便的以补偿法原理,测量直流电压(或者电动势)和对各种直流毫伏表及电子电位差计进行刻度校正。如配备标准电阻,过度电阻,也能对直流电阻,电流进行测量。(1)箱式电位差计的使用原理本仪器是采用补偿法原理,使被测量电动势(或电压)与恒定的标准电动势相互比较,是一种高精度测量电动势的方法,其原理如图1所示。将K扳向标准位置,调节Rp,使检流计指零,这时标准电池的电动势由电阻RN上的电压降补偿。所以:ENIRN(1)式中:I是流过RN和R的电流,称之为电位差计的工作电流。由(1)式得:IENRN(2)工作电流调节好以后,将K扳向“未知”位置,同时移动Q头,再次使检流计指零,此时触头Q在R上的读数为RQ。这时被测量的电动势或电压由电阻RQ上的端电压降补偿。所以:EX=IRQ(3)由(2)式代入(3)式得:EX(4)ENRQRN从(4)式可以看出,用电位差计测量电动势(或电压)有以下优点:1)、触线路里的电流大小,只要测量RQ与RN的比值即可。2)、补偿时,测量回路与被测量回路之间无电流流过,并不从被测量电路中吸取功率。3)、准备性是依赖标准电池的电动势EN及被测量电动势之补偿电阻RQ与标准电动势的补偿电阻RN之比值的准确性和工作电流稳定性所决定。(2)用电位差计测电流表的内阻电位差计不能直接用来测定电阻,本实验将通过测电压来间接测量电阻,来达到测量目的。把待测电阻与一标准电阻串联,通以一定的电流,用电位差计测得两端得电压和标准电阻两端的电压,就可求得未知电阻。按图2连接好电路。设Rs是标准电阻,Rg是待测电流表内阻,用电位差计分别测出电压Ug与Us,由于两电阻处于同一回路,故电流相等,得:UsUgRsRg所以内阻Rg=UgRsUs图2图32、用电位差计校准电流表设Rs为标准电阻,用电位差计可测出Rs上的电压Us,如图3。则流过Rs中电流的实际值为I0UsRs再从电流表上读出电流指示值I,与I0进行比较,其差值III0称为电流表指示值的误差。调节滑动电阻Rp得到不同的I及Us,做出校正曲线。找出所测值中的最大误差Im,按下式确定电流表级别。Im100量限为了使被校准的电流表在校准后有较高的准确度,电位差计与标准电阻的准确度等级,必须比较校准的电表的级别高。3、表头量程的测量如图3所示,调节滑动电阻Rp使待校电表慢慢的偏转至满刻度处,再用电位差计测出标准电阻Rs的电压Us。多次测量取其平均值Umax,则由IsUmax/Rs,即IgIs,可得Ig。此时Ig即为表头满偏电流(表头量程)。实验步骤:1、用电位差计测电流表的内阻(1)按图2连接电路,选择电源电压为3V,取标准电阻Rs为150Ω。将滑动变阻器调到阻值最大处,闭合开关。(2)调节滑动电阻Rp使电流表指针指在量程约2/3处,用电位差计分别测出Ug与Us。保持滑动电阻阻值不变,重复测量5次并记录数据。(3)根据公式RgUgRs/Us计算电流表的内阻Rg及不确定度URg,写出结果表达式。2、用电位差计校准电流表按图3连接好电路。在电表的量程内选择11个点,使电流表回路的电流单调上升和下降各一次,并记录电流表读数Ig。同时在每个点处分别记下电位差计读值,将两次读数的平均值作Us,求出IsUs/Rs;,计算出各校正点的差值IIgIs,画出校正曲线,找出所测值中的最大误差Im,按Im100/量限确定电流表级别。3、表头量程的测量按图3连接电路,调节滑动电阻Rp使电表指针偏转至满刻度处,用电位差计多次测量Rx上的电压值Umax,记录数据并取其平均值Umax,则由IsUmax/Rs,又IgIs,可得Ig。此时Ig即为表头满偏电流(表头量程)。注意事项1.每次测量,开始应将R调整到最大值,然后逐步减小,以免损坏检流计2.测量结束,应先断开补偿电路,再断开辅助回路。3.每测一组数据后,断开电源,测数据要尽可能快。
