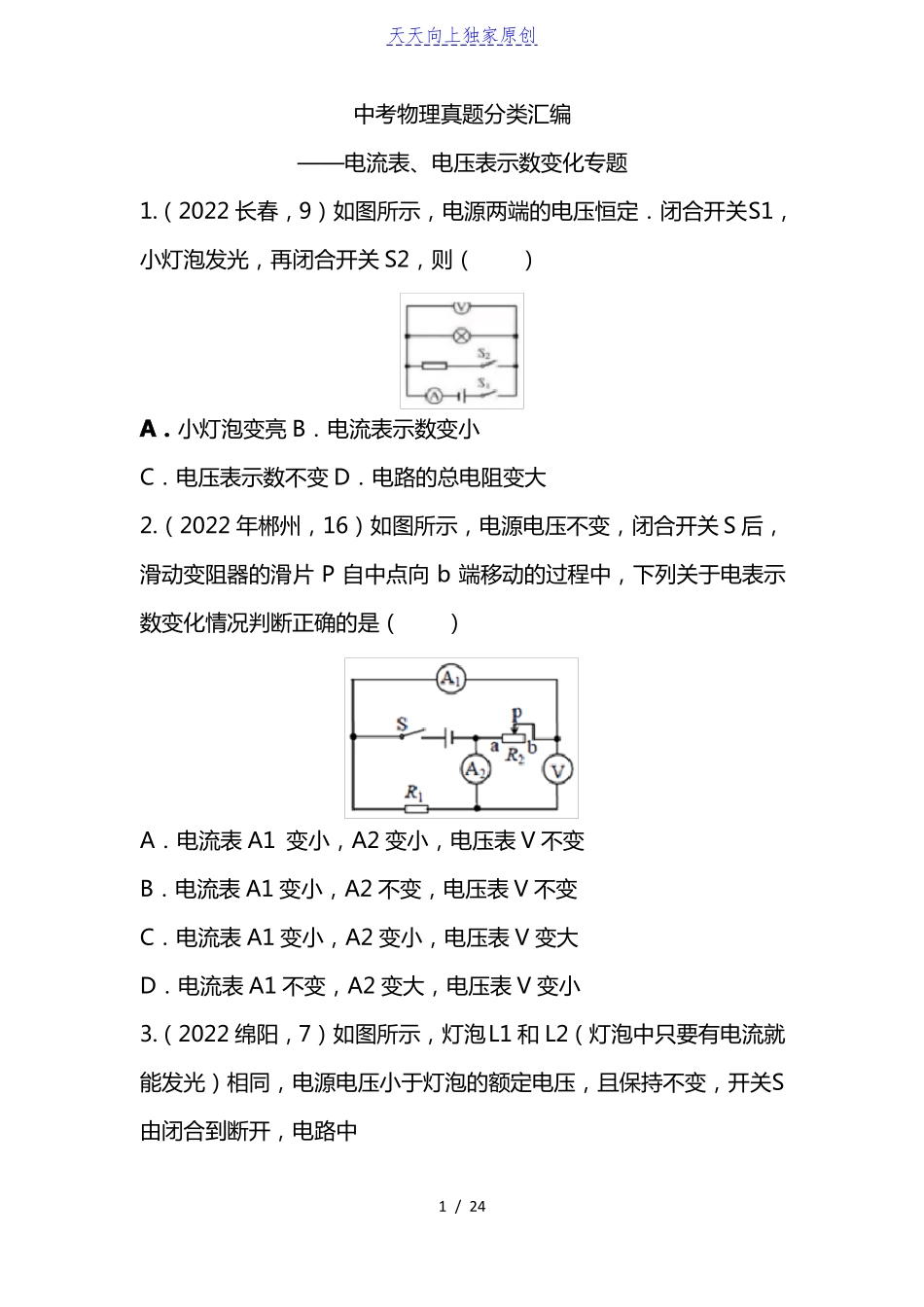

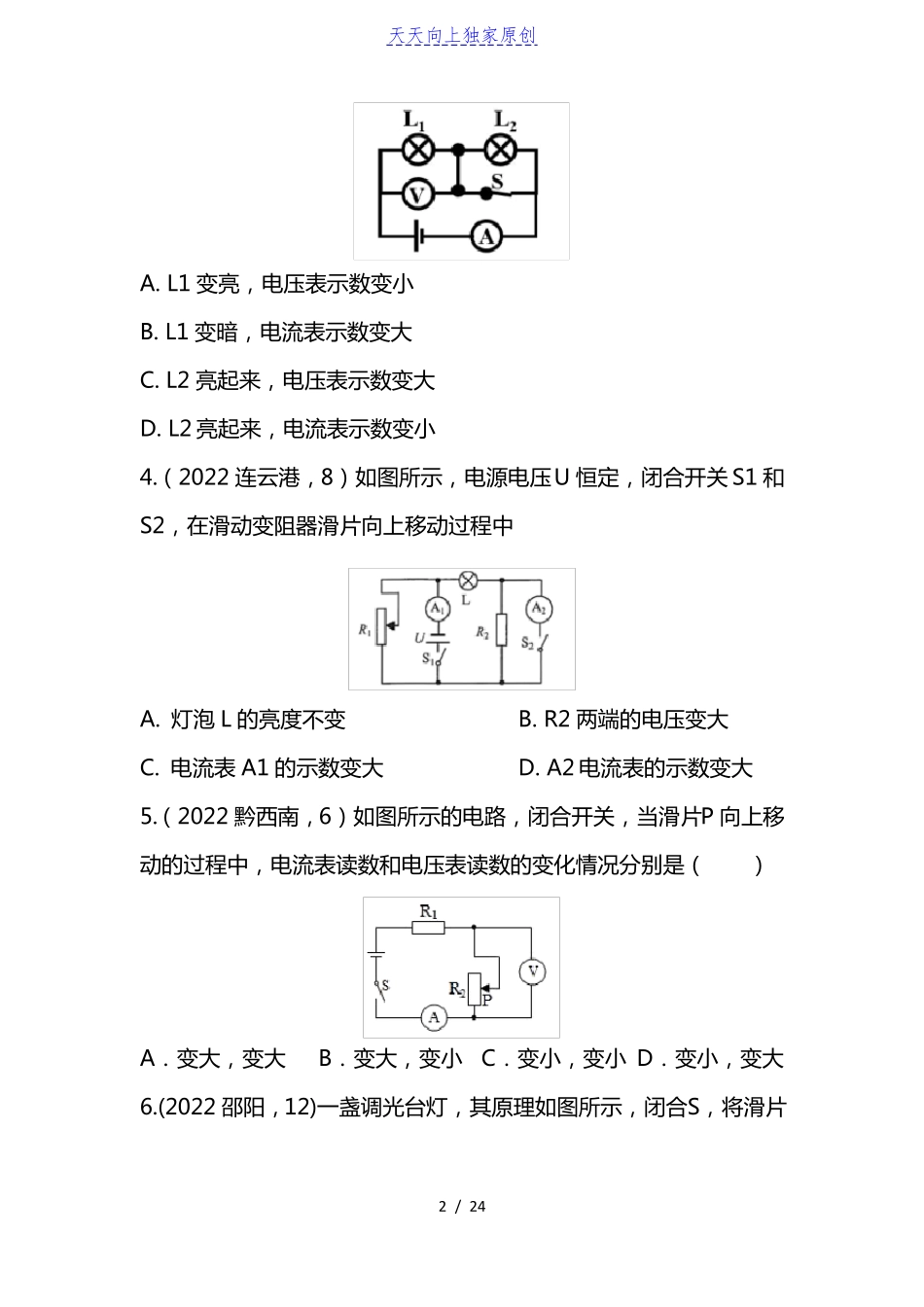

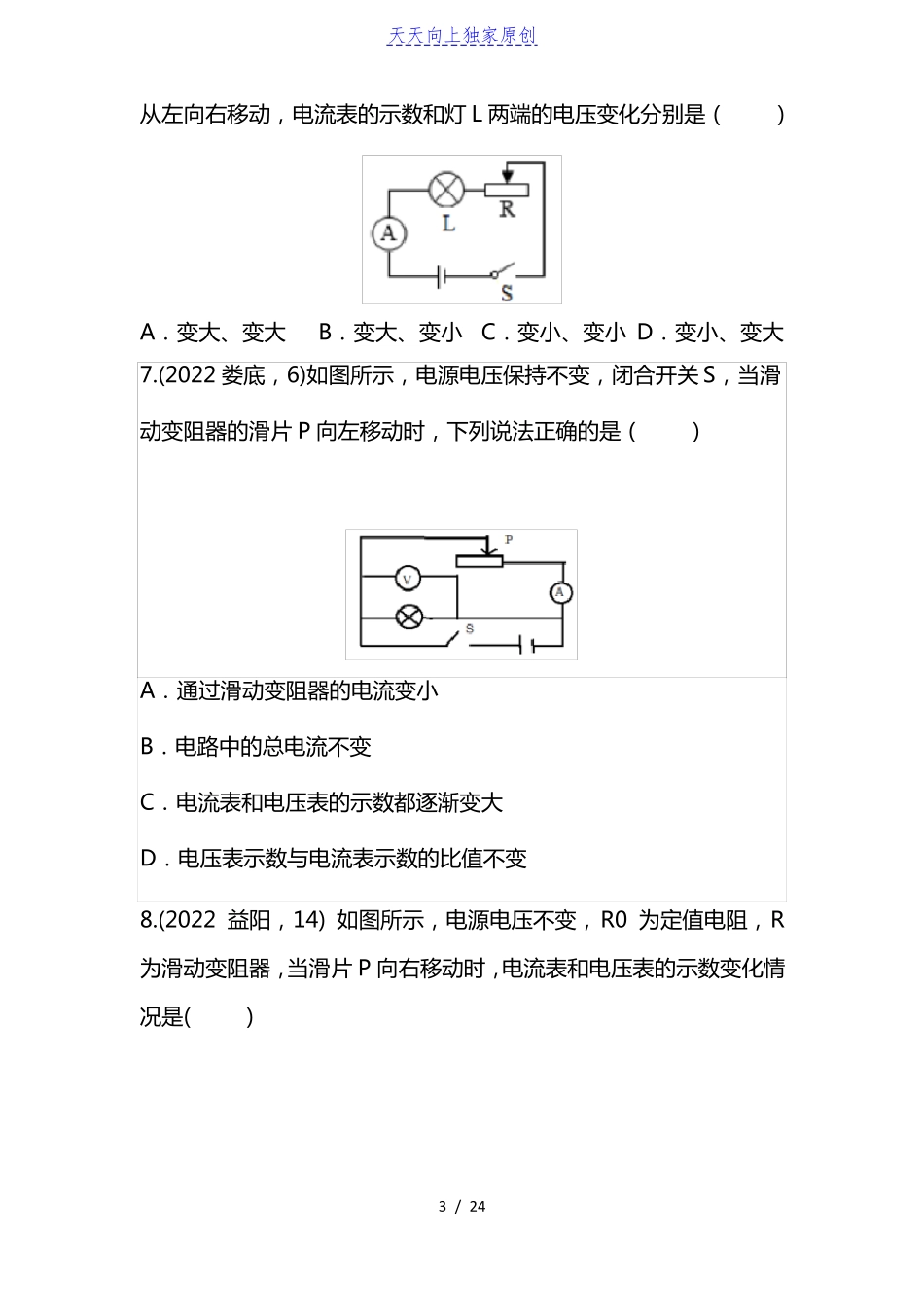

天天向上独家原创中考物理真题分类汇编——电流表、电压表示数变化专题1.（2022长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变D．电路的总电阻变大2.（2022年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小3.（2022绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中1/24天天向上独家原创A.L1变亮，电压表示数变小B.L1变暗，电流表示数变大C.L2亮起来，电压表示数变大D.L2亮起来，电流表示数变小4.（2022连云港，8）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中A.灯泡L的亮度不变C.电流表A1的示数变大B.R2两端的电压变大D.A2电流表的示数变大5.（2022黔西南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大6.(2022邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片2/24天天向上独家原创从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大7.(2022娄底，6)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．通过滑动变阻器的电流变小B．电路中的总电流不变C．电流表和电压表的示数都逐渐变大D．电压表示数与电流表示数的比值不变8.(2022益阳，14)如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是()3/24天天向上独家原创A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小9.（2022长沙，11）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大C．电压表V2的示数增大B．电压表V1的示数增大D．电压表V2的示数减小10.(2022泰州，12）如图,R1>R2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V1示数变化量的绝对值为△U1,电压表V2示数变化量的绝对值为△U2,滑动变阻器R两端电压变化量的绝对值为△U3,下列说法正确的是4/24天天向上独家原创A.V1示数变小,V2示数变大B.V1示数变大,△U1<△U2C.V2示数不变,△U1=△U3D.V2示数变大,△U1<△U311.(2022扬州，9）如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是A.滑片向左滑动，电流表示数增大，电压表示数减小B.滑片向左滑动，电流表、电压表示数都增大C.滑片向右滑动，电流表、电压表示数都增大D.滑片向右滑动，电流表示数减小，电压表示数增大12.（2022新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中5/24天天向上独家原创A.电流表示数变大，电压表示数变小B.电流表示数变大，电压表示数变大C.电流表示数变小，电压表示数变小D.电流表示数变小，电压表示数变大13.（2022襄阳，10）在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B.可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D.可能是电阻R断路,电流表的示数变小14.（2022襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是6/24天天向上独家原创A.电流表A1的示数变大B.电压表的示数变大C.电压表V的示数与电流表A2的示数的比值变大D.电压表V的示数与电流表A2的示数的乘积变大15.（2022...
