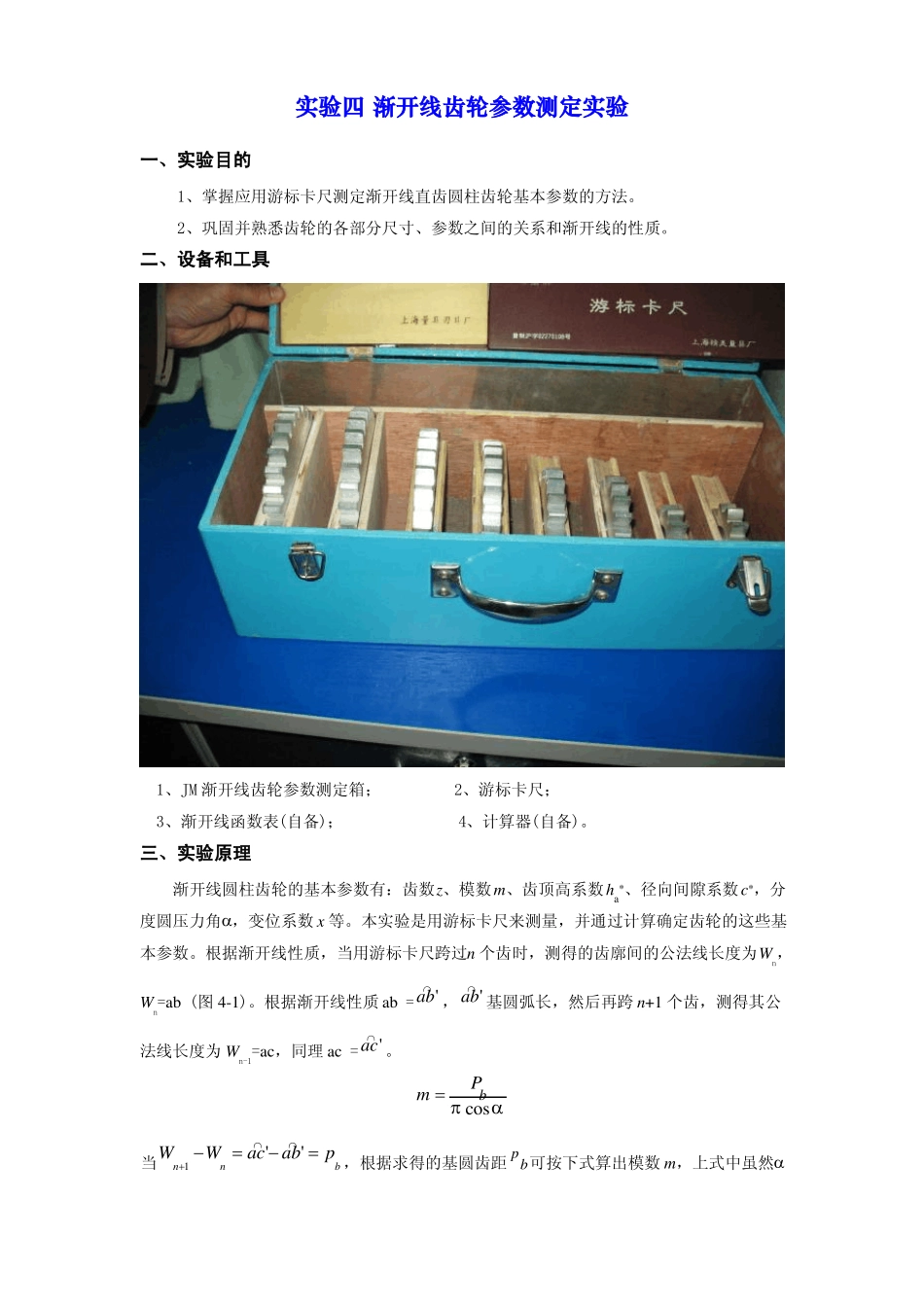

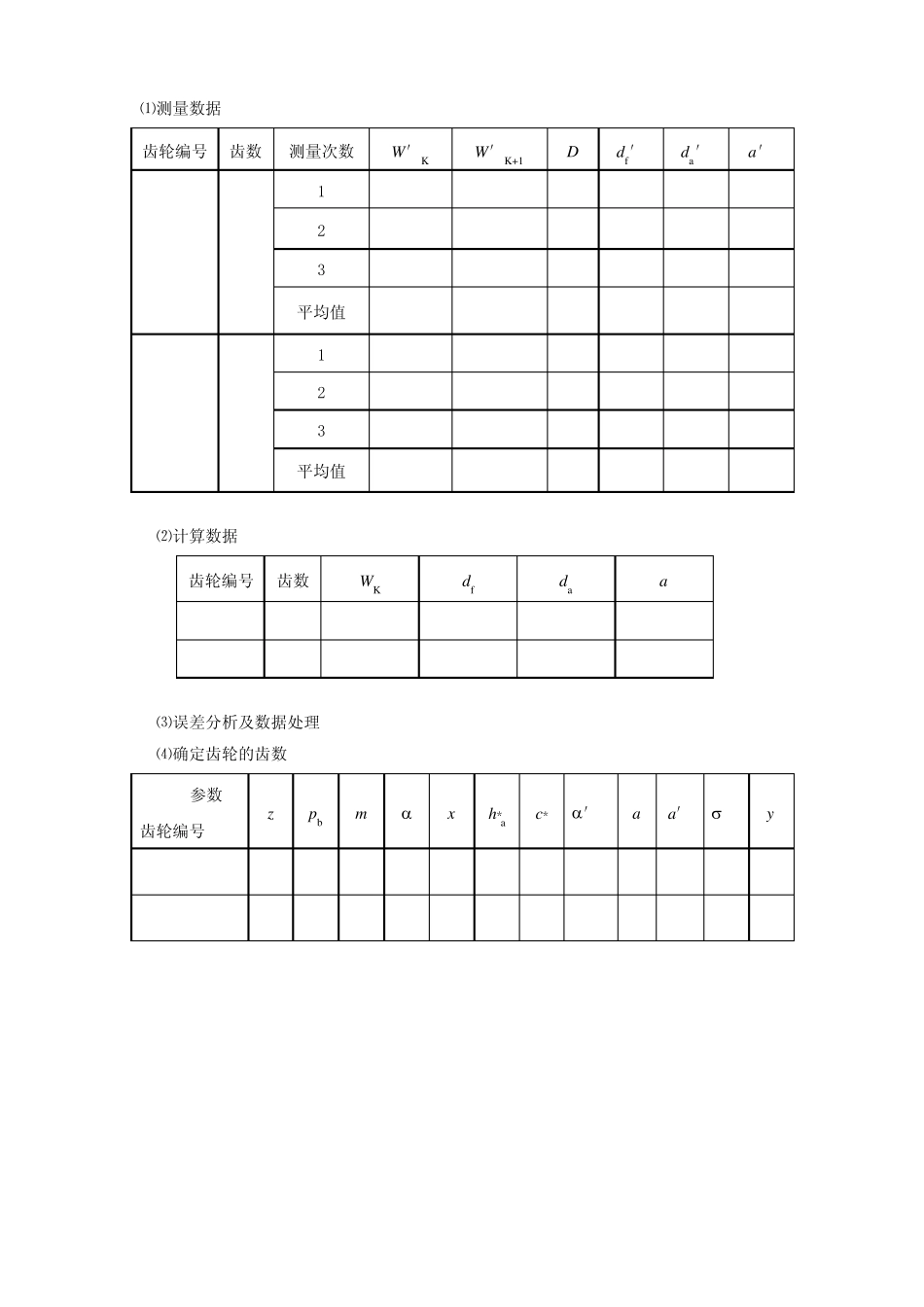

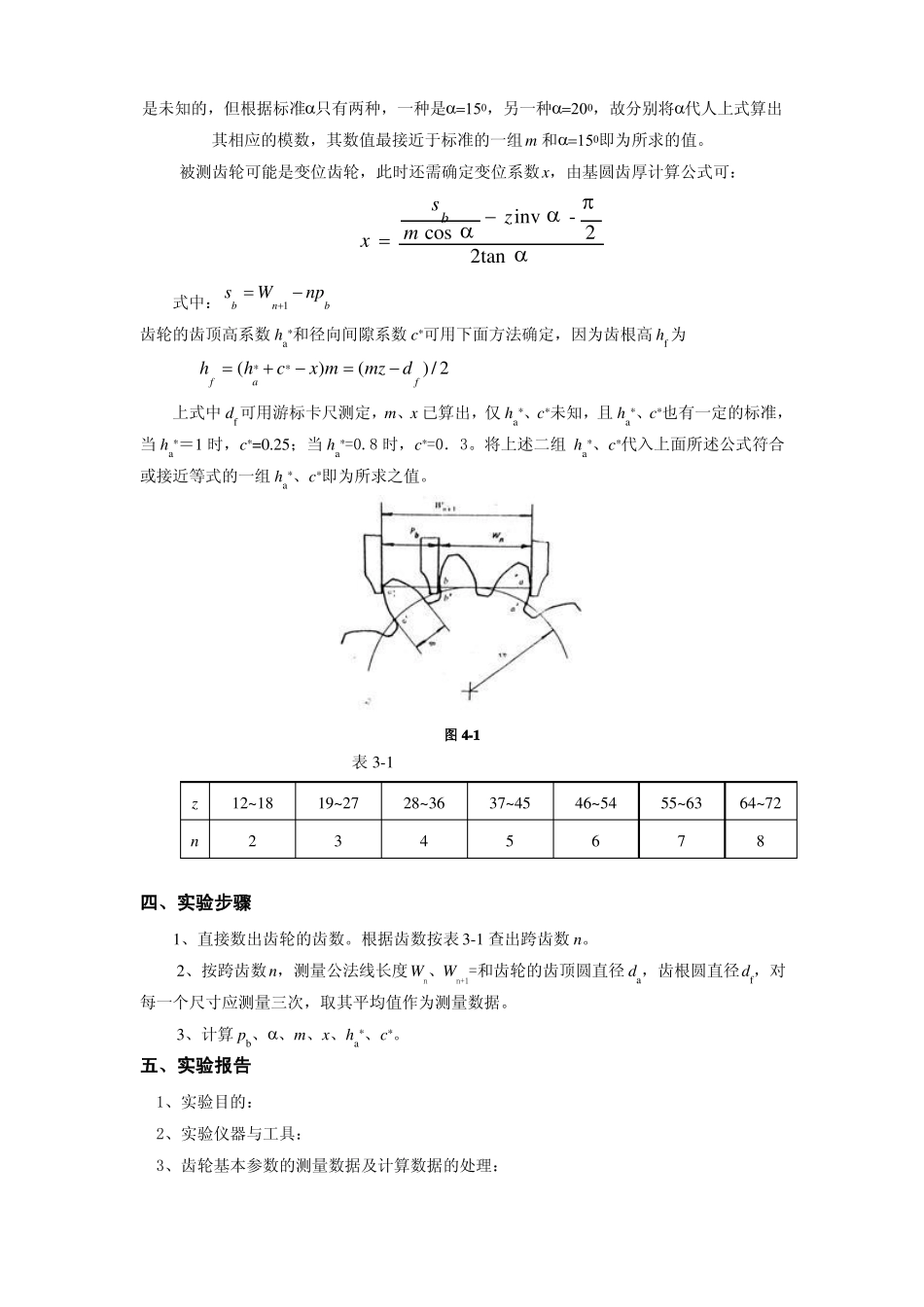

实验四渐开线齿轮参数测定实验一、实验目的1、掌握应用游标卡尺测定渐开线直齿圆柱齿轮基本参数的方法。2、巩固并熟悉齿轮的各部分尺寸、参数之间的关系和渐开线的性质。二、设备和工具1、JM渐开线齿轮参数测定箱；2、游标卡尺；3、渐开线函数表(自备)；4、计算器(自备)。三、实验原理渐开线圆柱齿轮的基本参数有：齿数z、模数m、齿顶高系数ha*、径向间隙系数c*，分度圆压力角，变位系数x等。本实验是用游标卡尺来测量，并通过计算确定齿轮的这些基本参数。根据渐开线性质，当用游标卡尺跨过n个齿时，测得的齿廓间的公法线长度为Wn，Wn=ab(图4-1)。根据渐开线性质ab=ab'，ab'基圆弧长，然后再跨n+1个齿，测得其公法线长度为Wn-1=ac，同理ac=ac'。mPbcosp当Wn1Wnac'ab'pb，根据求得的基圆齿距b可按下式算出模数m，上式中虽然是未知的，但根据标准只有两种，一种是，另一种，故分别将代人上式算出其相应的模数，其数值最接近于标准的一组m和即为所求的值。被测齿轮可能是变位齿轮，此时还需确定变位系数x，由基圆齿厚计算公式可：sbzinv-2xmcos2tan式中：sbWn1npb齿轮的齿顶高系数ha*和径向间隙系数c*可用下面方法确定，因为齿根高hf为*hf(hac*x)m(mzdf)/2上式中df可用游标卡尺测定，m、x已算出，仅ha*、c*未知，且ha*、c*也有一定的标准，当ha*＝1时，c*=0.25；当ha*=0.8时，c*=0．3。将上述二组ha*、c*代入上面所述公式符合或接近等式的一组ha*、c*即为所求之值。图4-1表3-1zn12~18219~27328~36437~45546~54655~63764~728四、实验步骤1、直接数出齿轮的齿数。根据齿数按表3-1查出跨齿数n。2、按跨齿数n，测量公法线长度Wn、Wn+1=和齿轮的齿顶圆直径da，齿根圆直径df，对每一个尺寸应测量三次，取其平均值作为测量数据。3、计算pb、、m、x、ha*、c*。五、实验报告1、实验目的：2、实验仪器与工具：3、齿轮基本参数的测量数据及计算数据的处理：⑴测量数据齿轮编号齿数测量次数123平均值123平均值⑵计算数据齿轮编号⑶误差分析及数据处理⑷确定齿轮的齿数参数z齿轮编号pbm齿数WKdfdaaW′KW′K+1Ddf′da′a′xha＊c＊′aa′y
