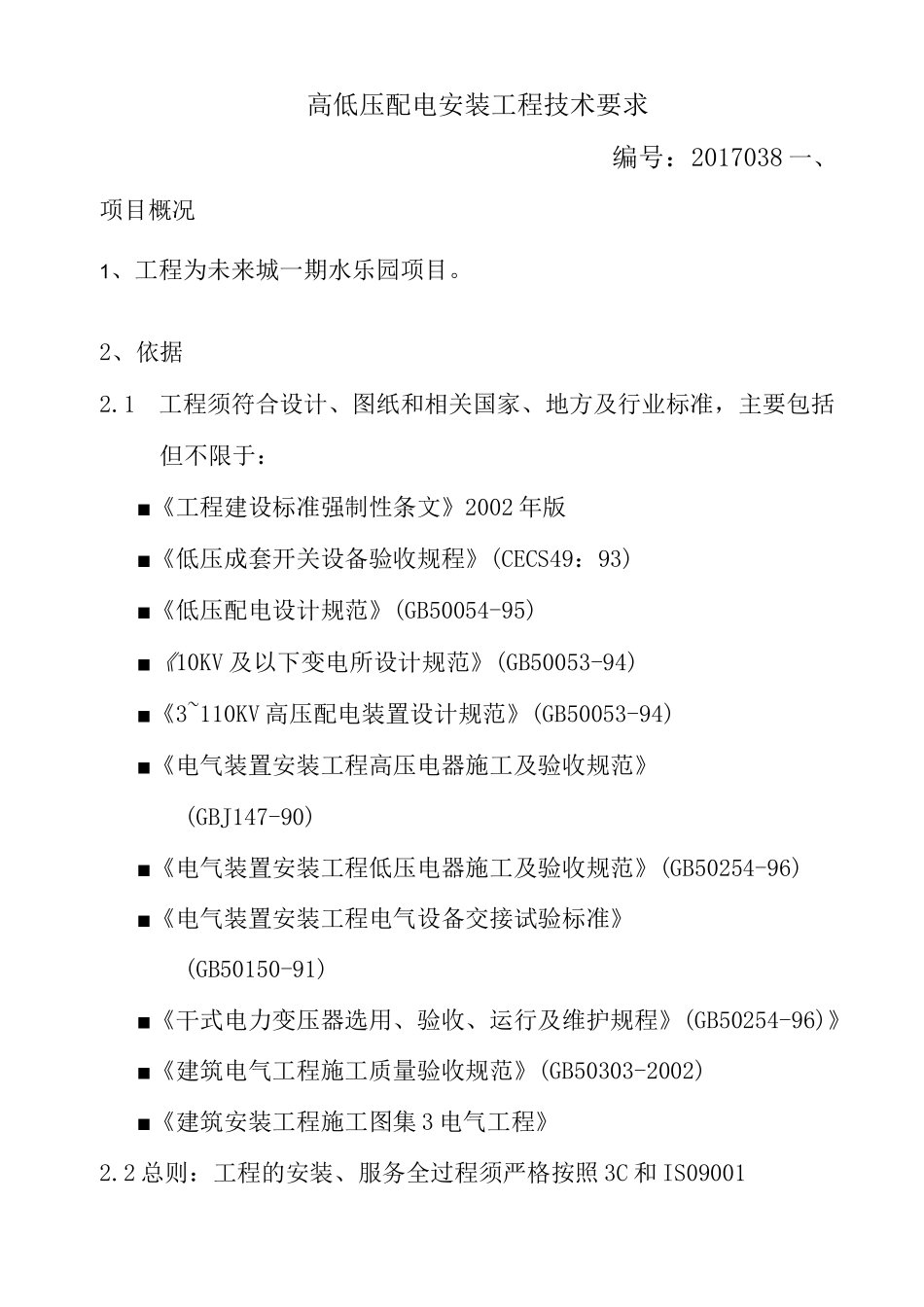

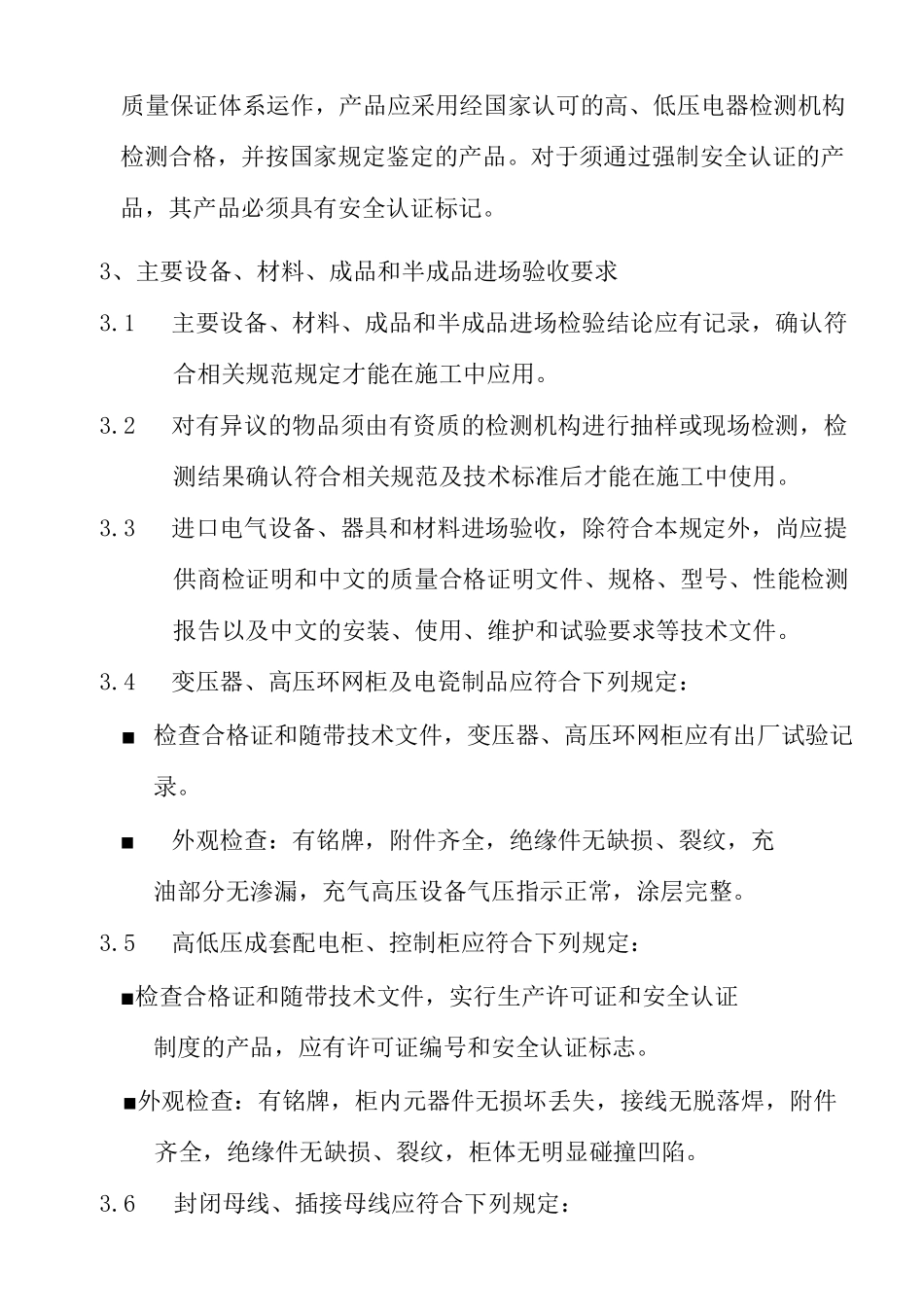

高低压配电安装工程技术要求编号：2017038一、项目概况1、工程为未来城一期水乐园项目。2、依据2.1工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：■《工程建设标准强制性条文》2002年版■《低压成套开关设备验收规程》(CECS49：93)■《低压配电设计规范》(GB50054-95)■《10KV及以下变电所设计规范》(GB50053-94)■《3~110KV高压配电装置设计规范》(GB50053-94)■《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)■《电气装置安装工程低压电器施工及验收规范》(GB50254-96)■《电气装置安装工程电气设备交接试验标准》(GB50150-91)■《干式电力变压器选用、验收、运行及维护规程》(GB50254-96)》■《建筑电气工程施工质量验收规范》(GB50303-2002)■《建筑安装工程施工图集3电气工程》2.2总则：工程的安装、服务全过程须严格按照3C和IS09001质量保证体系运作，产品应采用经国家认可的高、低压电器检测机构检测合格，并按国家规定鉴定的产品。对于须通过强制安全认证的产品，其产品必须具有安全认证标记。3、主要设备、材料、成品和半成品进场验收要求3.1主要设备、材料、成品和半成品进场检验结论应有记录，确认符合相关规范规定才能在施工中应用。3.2对有异议的物品须由有资质的检测机构进行抽样或现场检测，检测结果确认符合相关规范及技术标准后才能在施工中使用。3.3进口电气设备、器具和材料进场验收，除符合本规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维护和试验要求等技术文件。3.4变压器、高压环网柜及电瓷制品应符合下列规定：■检查合格证和随带技术文件，变压器、高压环网柜应有出厂试验记录。■外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分无渗漏，充气高压设备气压指示正常，涂层完整。3.5高低压成套配电柜、控制柜应符合下列规定：■检查合格证和随带技术文件，实行生产许可证和安全认证制度的产品，应有许可证编号和安全认证标志。■外观检查：有铭牌，柜内元器件无损坏丢失，接线无脱落焊，附件齐全，绝缘件无缺损、裂纹，柜体无明显碰撞凹陷。3.6封闭母线、插接母线应符合下列规定：■检查合格证和随带安装技术文件。■外观检查：防潮密封良好，各段编号标志清晰，附件齐全,外壳不变形，母线螺栓搭接面平整，镀层覆盖完整、无起皮和麻面。3.7低压柜、母线、桥架外观颜色应协调一致。4、工程安装要求4.1配电室接地干线敷设要求：4.1.1配电室内的接地干线应有不少于2处与接地装置引出干线连接且应设置不少于2个供临时接地用的接线柱或接地螺栓。4.1.2干线敷设位置便于检查且不妨碍设备的拆卸与检修。4.1.3当沿建筑物墙壁水平敷设时，距地面高度300mm，与建筑物墙壁间的间隙为15mm。干线的支撑间距应均匀，支撑件间距：水平直线部分800mm，弯曲部分300mm。4.1.4当接地线跨越建筑物变形缝时，应设补偿装置。4.1.5接地干线表面分别涂以黄绿相间的45度斜条纹，条纹宽度100mm。4.1.6配电间金属门铰链处的接地连接应采用铜编织带与接地干线相连，接地干线穿过门洞时，应绕门框上行或埋地5mm下行，禁止利用金属门框做接地干线。4.2变压器安装要求：4.2.1变压器的基础验收合格，且对埋入基础的预埋管和变压器进、出线预留洞及相关预埋件进行检查合格后才能安装变压器。4.2.2装有滚轮的变压器就位后，应将滚轮拆除或用能拆卸的制动部件固定。4.2.2就位后，变压器应按产品技术文件要求进行检查器身。4.2.3对于非封闭式干式变压器，应装设高度不低于1.7米的固定遮栏，遮栏网孔不应大于40mm*40mm。变压器的外廓与遮栏的净距不宜小于0.6米。变压器之间的净距不应小于1.0米。4.2.3接地装置引出的接地干线与变压器的低压侧中性点直接接地；接地干线应与变压器的支架或外壳接地。所有连接应可靠，紧固件及防松零件齐全，接地阻值符合设计要求4.3高压环网柜安装要求：4.3.1设备基础型钢制作安装水平误差不应超过产品的技术规定。4.3.2配电室内高压开关的各种通道最小宽度（mm）见下表：开关柜布置柜后维护通柜前操作通道方式道固定式手车式单排布置8001500单车长度+1200双排面...
