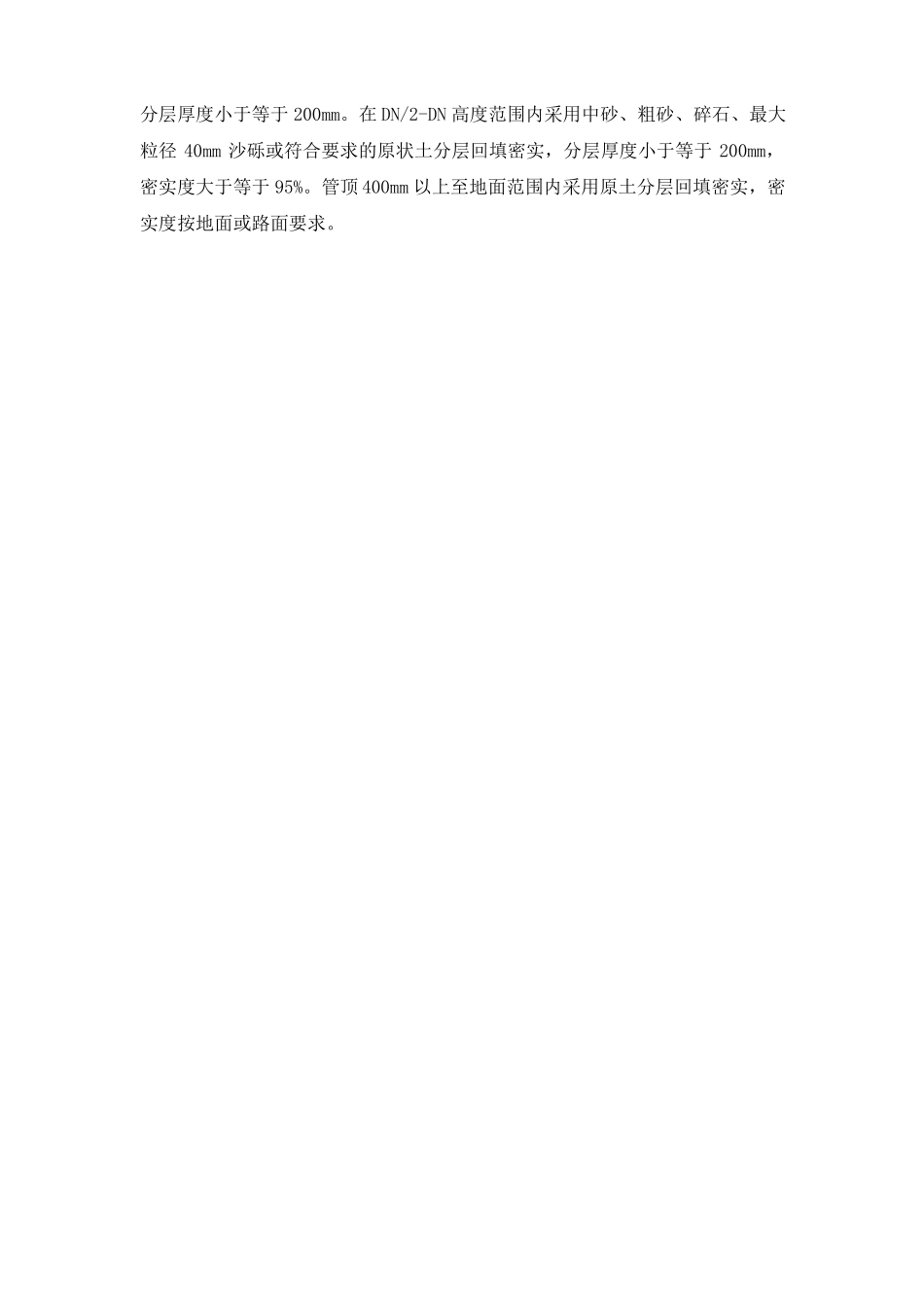

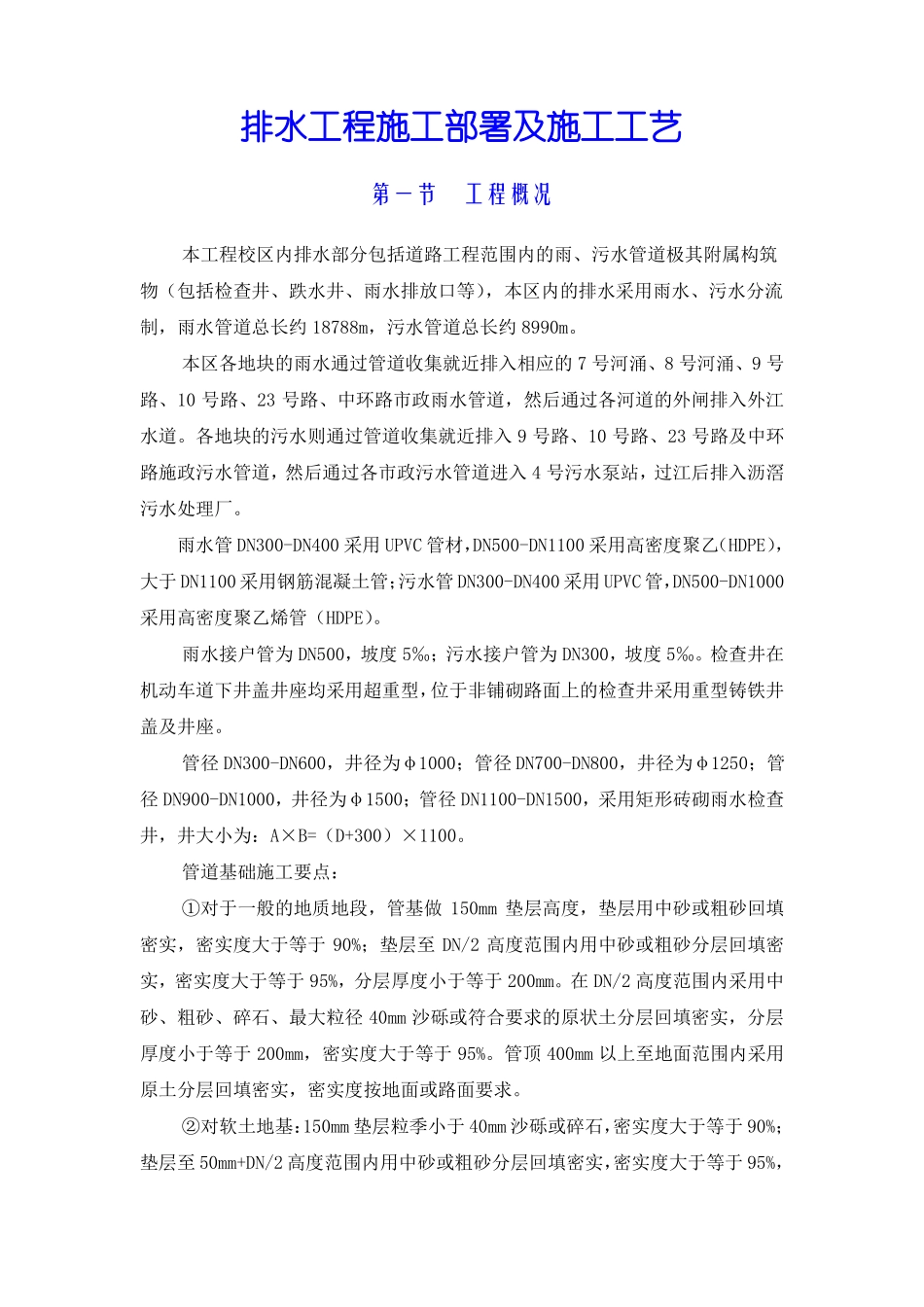

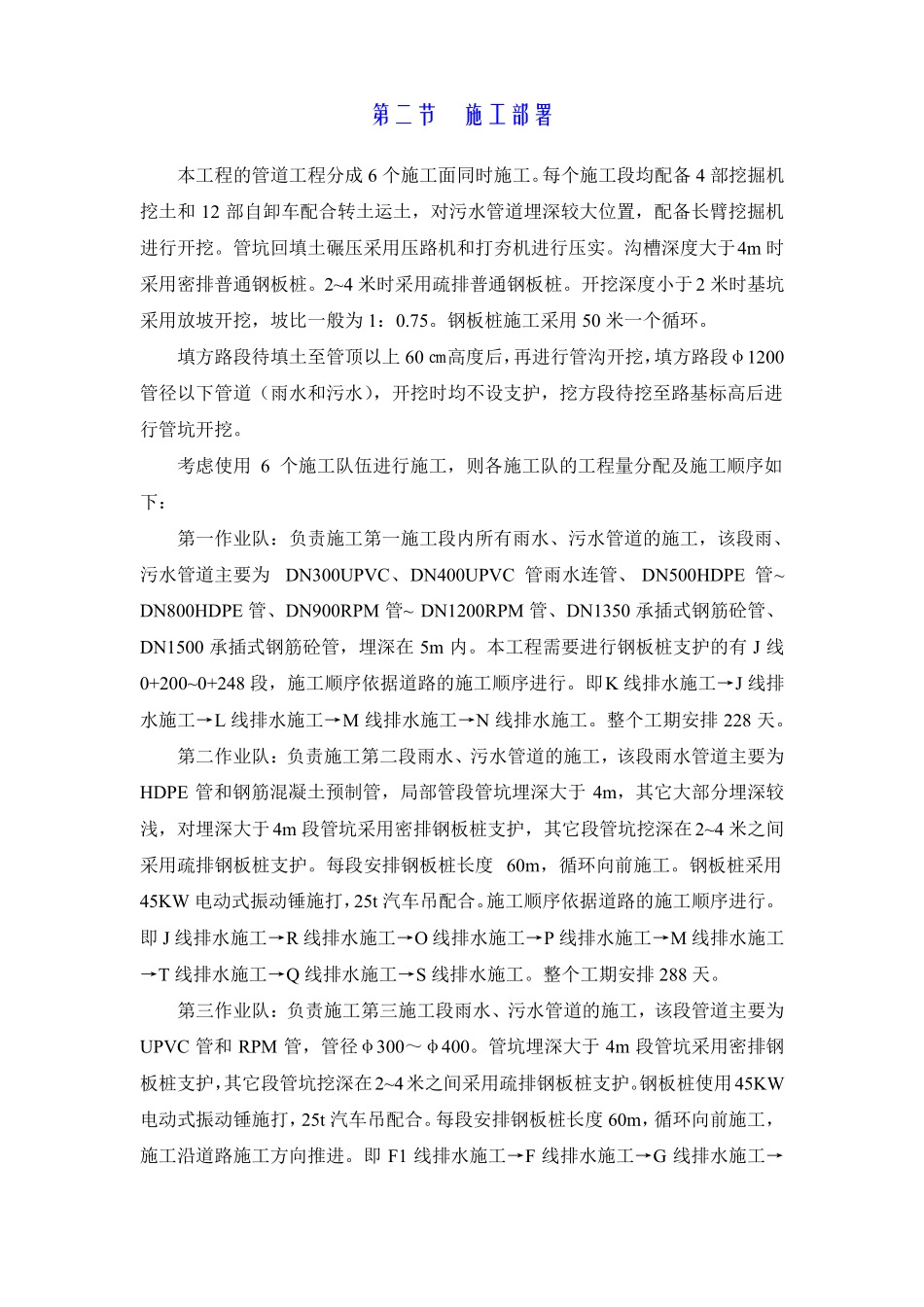

排水工程施工部署及施工工艺第一节工程概况本工程校区内排水部分包括道路工程范围内的雨、污水管道极其附属构筑物（包括检查井、跌水井、雨水排放口等），本区内的排水采用雨水、污水分流制，雨水管道总长约18788m，污水管道总长约8990m。本区各地块的雨水通过管道收集就近排入相应的7号河涌、8号河涌、9号路、10号路、23号路、中环路市政雨水管道，然后通过各河道的外闸排入外江水道。各地块的污水则通过管道收集就近排入9号路、10号路、23号路及中环路施政污水管道，然后通过各市政污水管道进入4号污水泵站，过江后排入沥滘污水处理厂。雨水管DN300-DN400采用UPVC管材，DN500-DN1100采用高密度聚乙（HDPE），大于DN1100采用钢筋混凝土管；污水管DN300-DN400采用UPVC管，DN500-DN1000采用高密度聚乙烯管（HDPE）。雨水接户管为DN500，坡度5‰；污水接户管为DN300，坡度5‰。检查井在机动车道下井盖井座均采用超重型，位于非铺砌路面上的检查井采用重型铸铁井盖及井座。管径DN300-DN600，井径为φ1000；管径DN700-DN800，井径为φ1250；管径DN900-DN1000，井径为φ1500；管径DN1100-DN1500，采用矩形砖砌雨水检查井，井大小为：A×B=（D+300）×1100。管道基础施工要点：①对于一般的地质地段，管基做150mm垫层高度，垫层用中砂或粗砂回填密实，密实度大于等于90%；垫层至DN/2高度范围内用中砂或粗砂分层回填密实，密实度大于等于95%，分层厚度小于等于200mm。在DN/2高度范围内采用中砂、粗砂、碎石、最大粒径40mm沙砾或符合要求的原状土分层回填密实，分层厚度小于等于200mm，密实度大于等于95%。管顶400mm以上至地面范围内采用原土分层回填密实，密实度按地面或路面要求。②对软土地基：150mm垫层粒季小于40mm沙砾或碎石，密实度大于等于90%；垫层至50mm+DN/2高度范围内用中砂或粗砂分层回填密实，密实度大于等于95%，分层厚度小于等于200mm。在DN/2-DN高度范围内采用中砂、粗砂、碎石、最大粒径40mm沙砾或符合要求的原状土分层回填密实，分层厚度小于等于200mm，密实度大于等于95%。管顶400mm以上至地面范围内采用原土分层回填密实，密实度按地面或路面要求。第二节施工部署本工程的管道工程分成6个施工面同时施工。每个施工段均配备4部挖掘机挖土和12部自卸车配合转土运土，对污水管道埋深较大位置，配备长臂挖掘机进行开挖。管坑回填土碾压采用压路机和打夯机进行压实。沟槽深度大于4m时采用密排普通钢板桩。2~4米时采用疏排普通钢板桩。开挖深度小于2米时基坑采用放坡开挖，坡比一般为1：0.75。钢板桩施工采用50米一个循环。填方路段待填土至管顶以上60㎝高度后，再进行管沟开挖，填方路段φ1200管径以下管道（雨水和污水），开挖时均不设支护，挖方段待挖至路基标高后进行管坑开挖。考虑使用6个施工队伍进行施工，则各施工队的工程量分配及施工顺序如下：第一作业队：负责施工第一施工段内所有雨水、污水管道的施工，该段雨、污水管道主要为DN300UPVC、DN400UPVC管雨水连管、DN500HDPE管~DN800HDPE管、DN900RPM管~DN1200RPM管、DN1350承插式钢筋砼管、DN1500承插式钢筋砼管，埋深在5m内。本工程需要进行钢板桩支护的有J线0+200~0+248段，施工顺序依据道路的施工顺序进行。即K线排水施工→J线排水施工→L线排水施工→M线排水施工→N线排水施工。整个工期安排228天。第二作业队：负责施工第二段雨水、污水管道的施工，该段雨水管道主要为HDPE管和钢筋混凝土预制管，局部管段管坑埋深大于4m，其它大部分埋深较浅，对埋深大于4m段管坑采用密排钢板桩支护，其它段管坑挖深在2~4米之间采用疏排钢板桩支护。每段安排钢板桩长度60m，循环向前施工。钢板桩采用45KW电动式振动锤施打，25t汽车吊配合。施工顺序依据道路的施工顺序进行。即J线排水施工→R线排水施工→O线排水施工→P线排水施工→M线排水施工→T线排水施工→Q线排水施工→S线排水施工。整个工期安排288天。第三作业队：负责施工第三施工段雨水、污水管道的施工，该段管道主要为UPVC管和RPM管，管径φ300～φ400。管坑埋深大于4m段管坑采用密排钢板桩支护，其它段管坑挖深在2~4米之间采用疏排钢板桩支护。钢板桩使用45KW电...
