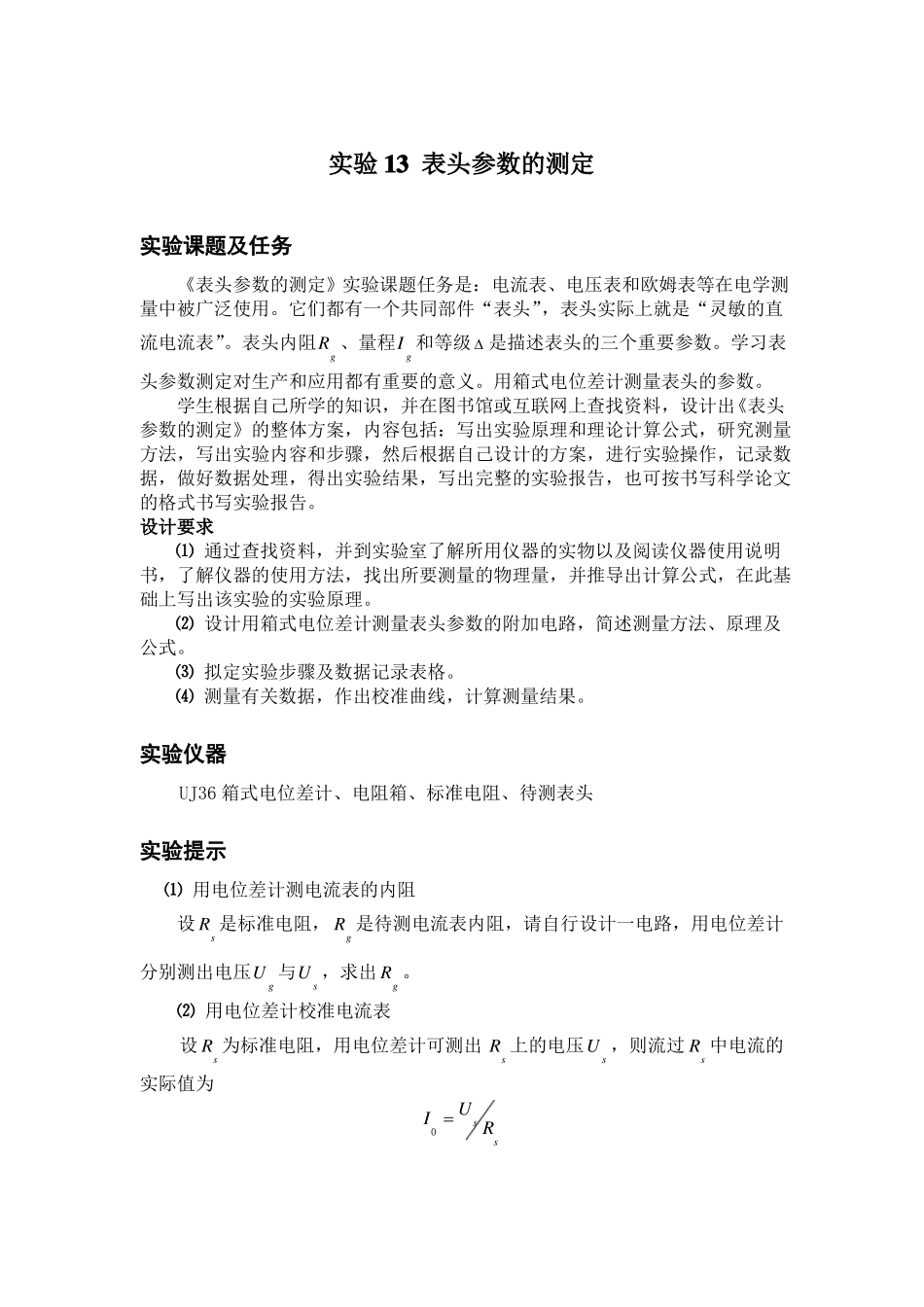

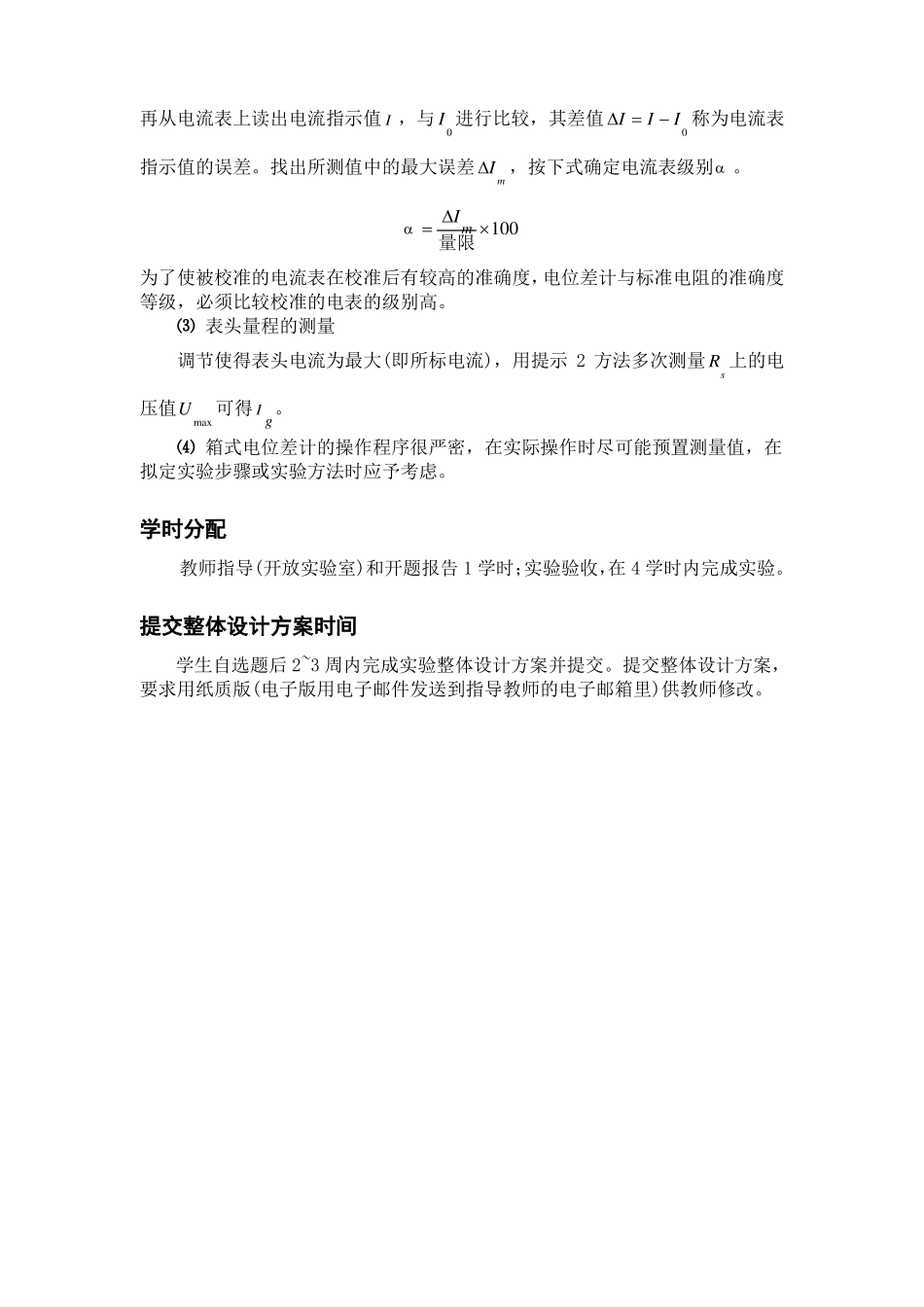

评分：大学物理实验设计性实验实验报告实验题目：表头参数的测定班级：姓名：学号：指导教师：实验日期：年月日实验13表头参数的测定实验课题及任务《表头参数的测定》实验课题任务是：电流表、电压表和欧姆表等在电学测量中被广泛使用。它们都有一个共同部件“表头”，表头实际上就是“灵敏的直流电流表”。表头内阻Rg、量程Ig和等级是描述表头的三个重要参数。学习表头参数测定对生产和应用都有重要的意义。用箱式电位差计测量表头的参数。学生根据自己所学的知识，并在图书馆或互联网上查找资料，设计出《表头参数的测定》的整体方案，内容包括：写出实验原理和理论计算公式，研究测量方法，写出实验内容和步骤，然后根据自己设计的方案，进行实验操作，记录数据，做好数据处理，得出实验结果，写出完整的实验报告，也可按书写科学论文的格式书写实验报告。设计要求⑴通过查找资料，并到实验室了解所用仪器的实物以及阅读仪器使用说明书，了解仪器的使用方法，找出所要测量的物理量，并推导出计算公式，在此基础上写出该实验的实验原理。⑵设计用箱式电位差计测量表头参数的附加电路，简述测量方法、原理及公式。⑶拟定实验步骤及数据记录表格。⑷测量有关数据，作出校准曲线，计算测量结果。实验仪器UJ36箱式电位差计、电阻箱、标准电阻、待测表头实验提示⑴用电位差计测电流表的内阻设Rs是标准电阻，Rg是待测电流表内阻，请自行设计一电路，用电位差计分别测出电压Ug与Us，求出Rg。⑵用电位差计校准电流表设Rs为标准电阻，用电位差计可测出Rs上的电压Us，则流过Rs中电流的实际值为I0UsRs再从电流表上读出电流指示值I，与I0进行比较，其差值III0称为电流表指示值的误差。找出所测值中的最大误差Im，按下式确定电流表级别。Im100量限为了使被校准的电流表在校准后有较高的准确度，电位差计与标准电阻的准确度等级，必须比较校准的电表的级别高。⑶表头量程的测量调节使得表头电流为最大(即所标电流)，用提示2方法多次测量Rs上的电压值Umax可得Ig。⑷箱式电位差计的操作程序很严密，在实际操作时尽可能预置测量值，在拟定实验步骤或实验方法时应予考虑。学时分配教师指导(开放实验室)和开题报告1学时；实验验收，在4学时内完成实验。提交整体设计方案时间学生自选题后2~3周内完成实验整体设计方案并提交。提交整体设计方案，要求用纸质版(电子版用电子邮件发送到指导教师的电子邮箱里)供教师修改。原始数据表一测量值Ug/mVUs/mV1101.85101.422101.63101.40测量次数3103.12102.634104.76103.505104.17103.47平均值Rs=表二Is/mA00.100.200.300.400.500.600.700.800.901.00Us(上)/2.0018.0333.5548.3461.9077.7692.15107.76122.10137.62152.84mVUs(下)/2.7719.3433.1449.1663.3578.3493.35109.15123.00139.19152.73mVUs/mVI/mA表三测量次数Umax/mV1152.752153.103153.154152.855153.11平均值教师签名：表头参数的测定实验目的：1、了解箱式电位差计的使用原理，并掌握其使用方法。2、学会用电位差计测电表内阻及计校准电流表，测出表头参数。3、掌握表头量程的测量方法。实验仪器：UJ36箱式电位差计、电阻箱、标准电阻、待测表头实验原理：1、箱式电位差计测电流表的内阻UJ36型携带式直流电位差计，可以在实验室，车间现场和野外工作，能很方便的以补偿法原理，测量直流电压（或者电动势）和对各种直流毫伏表及电子电位差计进行刻度校正。如配备标准电阻，过度电阻，也能对直流电阻，电流进行测量。（1）箱式电位差计的使用原理本仪器是采用补偿法原理，使被测量电动势（或电压）与恒定的标准电动势相互比较，是一种高精度测量电动势的方法，其原理如图1所示。将K扳向标准位置，调节Rp，使检流计指零，这时标准电池的电动势由电阻RN上的电压降补偿。所以：ENIRN（1）式中：I是流过RN和R的电流，称之为电位差计的工作电流。由（1）式得：IENRN（2）工作电流调节好以后，将K扳向“未知”位置，同时移动Q头，再次使检流计指零，此时触头Q在R上的读数为RQ。这时被测量的电动势或电压由电阻RQ上的端电压降补偿。所以：EX=IRQ(3)由（2）式代入（3）式得：EX...
