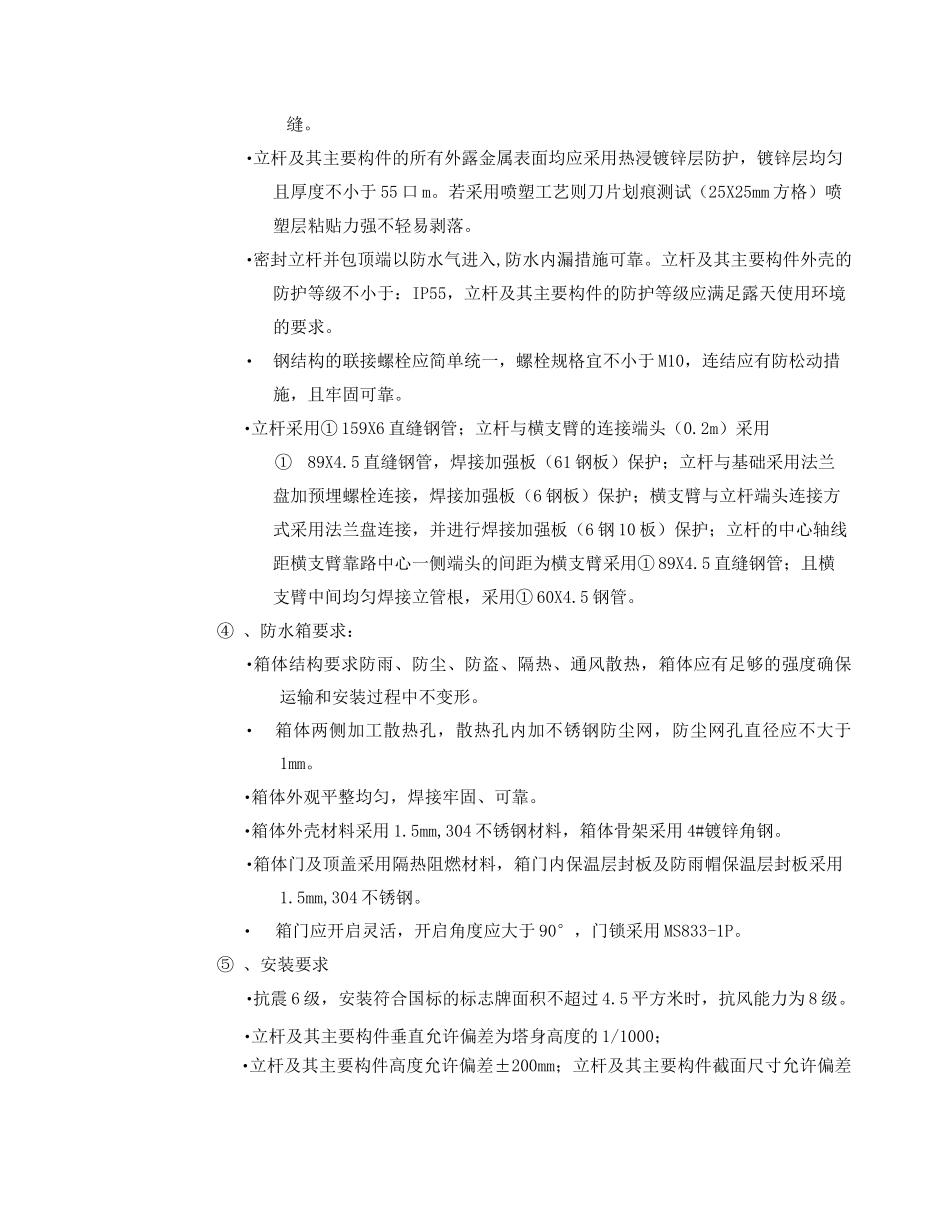

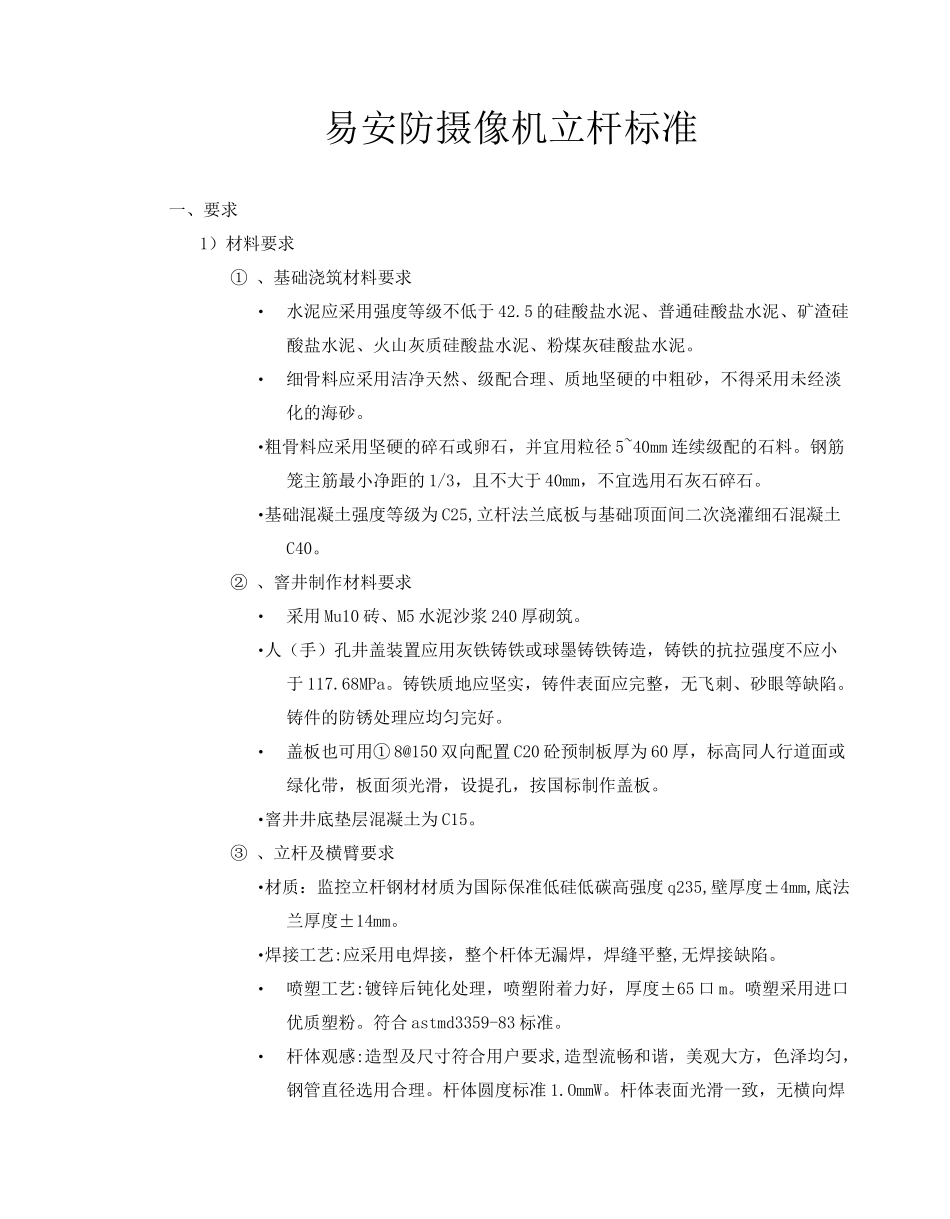

易安防摄像机立杆标准一、要求1）材料要求①、基础浇筑材料要求•水泥应采用强度等级不低于42.5的硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥。•细骨料应采用洁净天然、级配合理、质地坚硬的中粗砂，不得采用未经淡化的海砂。•粗骨料应采用坚硬的碎石或卵石，并宜用粒径5~40mm连续级配的石料。钢筋笼主筋最小净距的1/3，且不大于40mm，不宜选用石灰石碎石。•基础混凝土强度等级为C25,立杆法兰底板与基础顶面间二次浇灌细石混凝土C40。②、窨井制作材料要求•采用Mu10砖、M5水泥沙浆240厚砌筑。•人（手）孔井盖装置应用灰铁铸铁或球墨铸铁铸造，铸铁的抗拉强度不应小于117.68MPa。铸铁质地应坚实，铸件表面应完整，无飞刺、砂眼等缺陷。铸件的防锈处理应均匀完好。•盖板也可用①8@150双向配置C20砼预制板厚为60厚，标高同人行道面或绿化带，板面须光滑，设提孔，按国标制作盖板。•窨井井底垫层混凝土为C15。③、立杆及横臂要求•材质：监控立杆钢材材质为国际保准低硅低碳高强度q235,壁厚度±4mm,底法兰厚度±14mm。•焊接工艺:应采用电焊接，整个杆体无漏焊，焊缝平整,无焊接缺陷。•喷塑工艺:镀锌后钝化处理，喷塑附着力好，厚度±65口m。喷塑采用进口优质塑粉。符合astmd3359-83标准。•杆体观感:造型及尺寸符合用户要求,造型流畅和谐，美观大方，色泽均匀，钢管直径选用合理。杆体圆度标准1.OmmW。杆体表面光滑一致，无横向焊缝。•立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55口m。若采用喷塑工艺则刀片划痕测试（25X25mm方格）喷塑层粘贴力强不轻易剥落。•密封立杆并包顶端以防水气进入,防水内漏措施可靠。立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。•钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。•立杆采用①159X6直缝钢管；立杆与横支臂的连接端头（0.2m）采用①89X4.5直缝钢管，焊接加强板（61钢板）保护；立杆与基础采用法兰盘加预埋螺栓连接，焊接加强板（6钢板）保护；横支臂与立杆端头连接方式采用法兰盘连接，并进行焊接加强板（6钢10板）保护；立杆的中心轴线距横支臂靠路中心一侧端头的间距为横支臂采用①89X4.5直缝钢管；且横支臂中间均匀焊接立管根，采用①60X4.5钢管。④、防水箱要求：•箱体结构要求防雨、防尘、防盗、隔热、通风散热，箱体应有足够的强度确保运输和安装过程中不变形。•箱体两侧加工散热孔，散热孔内加不锈钢防尘网，防尘网孔直径应不大于1mm。•箱体外观平整均匀，焊接牢固、可靠。•箱体外壳材料采用1.5mm,304不锈钢材料，箱体骨架采用4#镀锌角钢。•箱体门及顶盖采用隔热阻燃材料，箱门内保温层封板及防雨帽保温层封板采用1.5mm,304不锈钢。•箱门应开启灵活，开启角度应大于90°，门锁采用MS833-1P。⑤、安装要求•抗震6级，安装符合国标的标志牌面积不超过4.5平方米时，抗风能力为8级。•立杆及其主要构件垂直允许偏差为塔身高度的1/1000；•立杆及其主要构件高度允许偏差±200mm；立杆及其主要构件截面尺寸允许偏差±3mm；立杆及其主要构件安装后塔轴线位移允许偏差土5mm；•在满足最大风荷载强度的条件下,立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200。•保护地线可沿穿线地沟敷设，焊接到每个钢管立杆的地脚螺栓上，焊接处应刷沥青防腐，其接地电阻应W4欧姆。•基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于土2mm；•监控杆安装完毕后，焊接地脚螺母保护帽。2）安全要求①、在以预防为主、安全第一方针政策指导下，正确认识分析施工过程中的不安全因素，通过广大职工的主观能动性和创造精神，执行全员安全管理，采取组织的和技术上的综合措施预防和消除不安全的因素，避免事故的发生从而达到安全的目的。②、在计划、布置、检查、总结、评比各项工作的同时要总结评比安全工作。③、要做到公司管理、项目部、施工班组进行三级安全教育。④、无安全措施的工程不准开...
